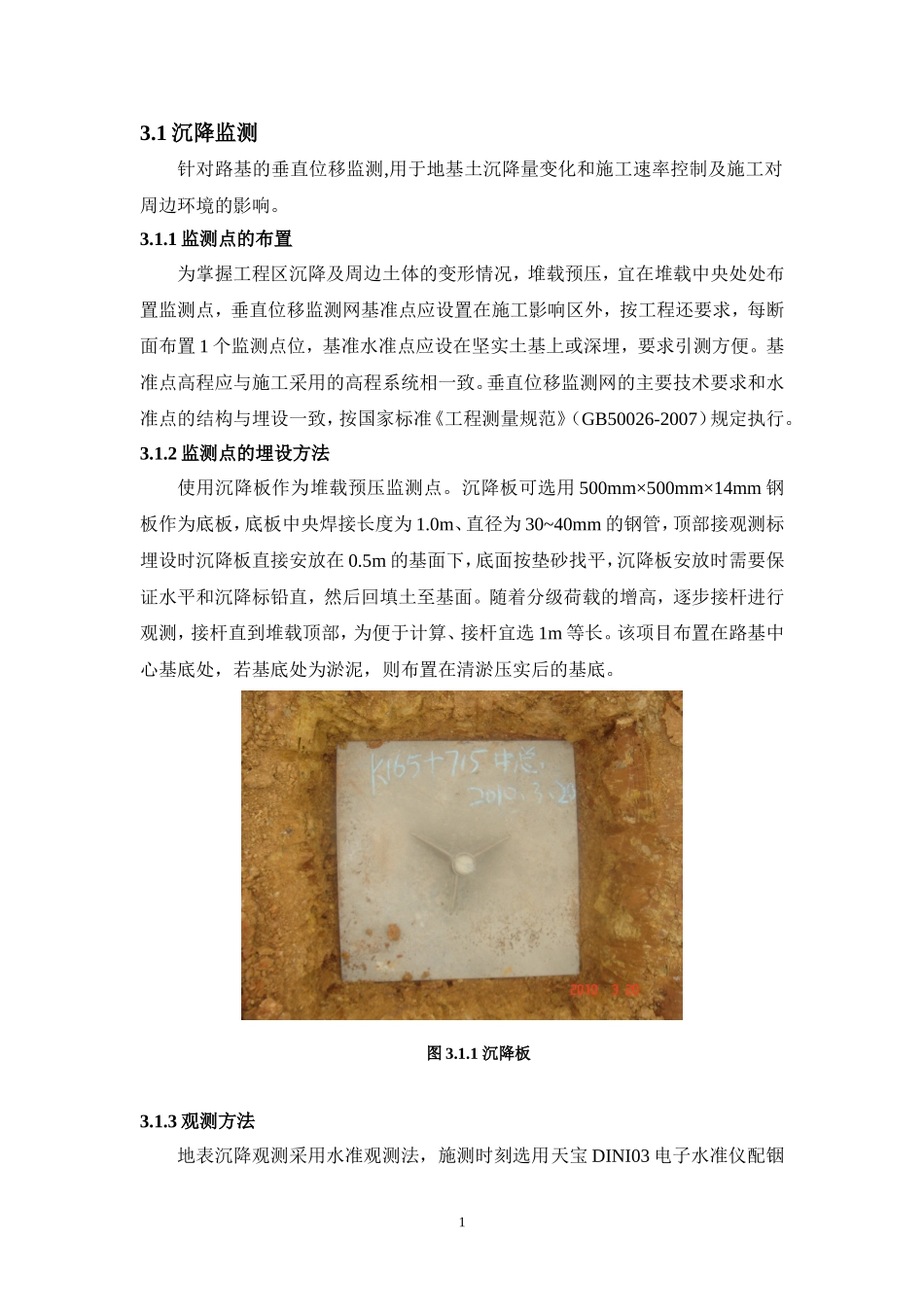

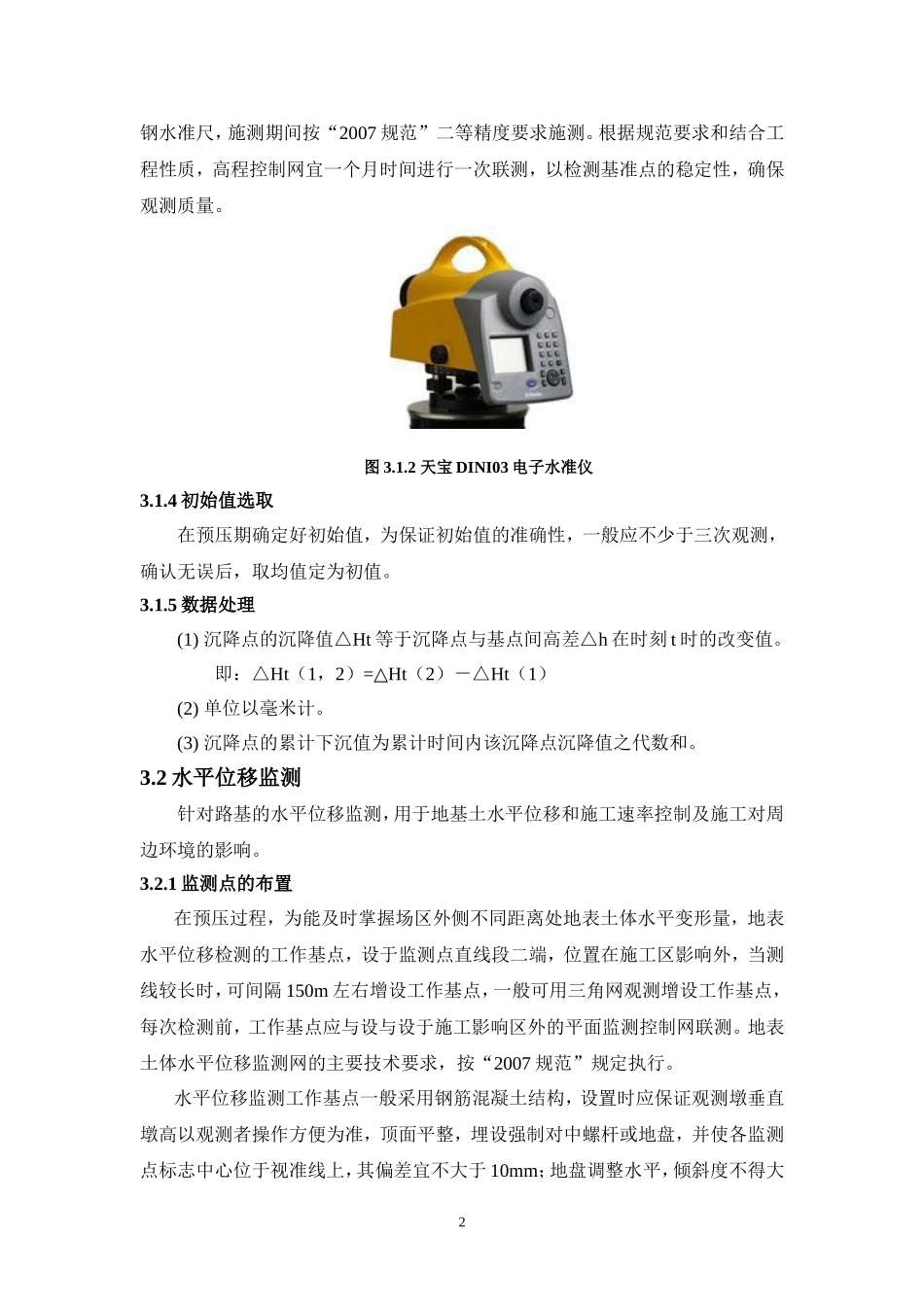

3.1沉降监测针对路基的垂直位移监测,用于地基土沉降量变化和施工速率控制及施工对周边环境的影响。3.1.1监测点的布置为掌握工程区沉降及周边土体的变形情况，堆载预压，宜在堆载中央处处布置监测点，垂直位移监测网基准点应设置在施工影响区外，按工程还要求，每断面布置1个监测点位，基准水准点应设在坚实土基上或深埋，要求引测方便。基准点高程应与施工采用的高程系统相一致。垂直位移监测网的主要技术要求和水准点的结构与埋设一致，按国家标准《工程测量规范》（GB50026-2007）规定执行。3.1.2监测点的埋设方法使用沉降板作为堆载预压监测点。沉降板可选用500mm×500mm×14mm钢板作为底板，底板中央焊接长度为1.0m、直径为30~40mm的钢管，顶部接观测标埋设时沉降板直接安放在0.5m的基面下，底面按垫砂找平，沉降板安放时需要保证水平和沉降标铅直，然后回填土至基面。随着分级荷载的增高，逐步接杆进行观测，接杆直到堆载顶部，为便于计算、接杆宜选1m等长。该项目布置在路基中心基底处，若基底处为淤泥，则布置在清淤压实后的基底。图3.1.1沉降板3.1.3观测方法地表沉降观测采用水准观测法，施测时刻选用天宝DINI03电子水准仪配铟1钢水准尺，施测期间按“2007规范”二等精度要求施测。根据规范要求和结合工程性质，高程控制网宜一个月时间进行一次联测，以检测基准点的稳定性，确保观测质量。图3.1.2天宝DINI03电子水准仪3.1.4初始值选取在预压期确定好初始值，为保证初始值的准确性，一般应不少于三次观测，确认无误后，取均值定为初值。3.1.5数据处理(1)沉降点的沉降值△Ht等于沉降点与基点间高差△h在时刻t时的改变值。即：△Ht（1，2）=Ht△（2）－△Ht（1）(2)单位以毫米计。(3)沉降点的累计下沉值为累计时间内该沉降点沉降值之代数和。3.2水平位移监测针对路基的水平位移监测，用于地基土水平位移和施工速率控制及施工对周边环境的影响。3.2.1监测点的布置在预压过程，为能及时掌握场区外侧不同距离处地表土体水平变形量，地表水平位移检测的工作基点，设于监测点直线段二端，位置在施工区影响外，当测线较长时，可间隔150m左右增设工作基点，一般可用三角网观测增设工作基点，每次检测前，工作基点应与设与设于施工影响区外的平面监测控制网联测。地表土体水平位移监测网的主要技术要求，按“2007规范”规定执行。水平位移监测工作基点一般采用钢筋混凝土结构，设置时应保证观测墩垂直墩高以观测者操作方便为准，顶面平整，埋设强制对中螺杆或地盘，并使各监测点标志中心位于视准线上，其偏差宜不大于10mm；地盘调整水平，倾斜度不得大2于4′。3.2.2监测点设置使用位移桩作为地表水平位移观测点。一般可用钢管或预制加筋混凝土桩，桩的尺寸一般200mm×200mm×1000mm规格，观测标点固定于桩顶。埋设方式可采用钻孔击入埋标法，钻孔可选用Φ130钻具，钻深0.8m，然后将桩插入孔内，用吊锤击桩入土中，但地表上需留有10cm左右的余量，以便观测。位移桩设置到位后，需对位移桩周边土体夯实，确保位移桩埋设的稳定性。在该项目中，当坡脚有源水管搅拌桩时，边桩布置在搅拌桩内侧，否则布置在坡脚处。图3.2.1位移桩3.2.3观测方法（1）施工期间和运行期间，可分别按国家标准《工程测量规范》（GB50026-2007）三等和二等水平位移测量精度要求施测。（2）采用全站仪进行测量。（3）水平位移工作基点应与监测网同精度联测。3.2.4初始值选取在设置完位移桩之后，为保证初始值的准确性，一般应不少于三次观测，确认无误后，取均值定为初值。3.2.5观测原理水平位移采用索佳SET1X进行观测，采用极坐标法这种方法用得比较广泛，只要在变形点上可以安置反光镜，且与基准点通视即可。如下图所示，3A、B为基准点，其坐标已知，p为变形点，当测出α及d以后，即可据以求出p点的坐标。图3..2.2极坐标法示意图3.3静力触探试验3.3.1仪器设备其装置如下图3.3.1。图3.1.1贯入装置示意图1-触探主机，2-导线，3-探杆，4-深度转换装置，5-测量记录仪，6-反力装置，7-探头(1).触探主机：应能匀速的将探头垂直压入土中其额定贯入力和贯入速度应4满足GB/T15406-94标准7.4的规定。(2).反力装置：可用地锚...
