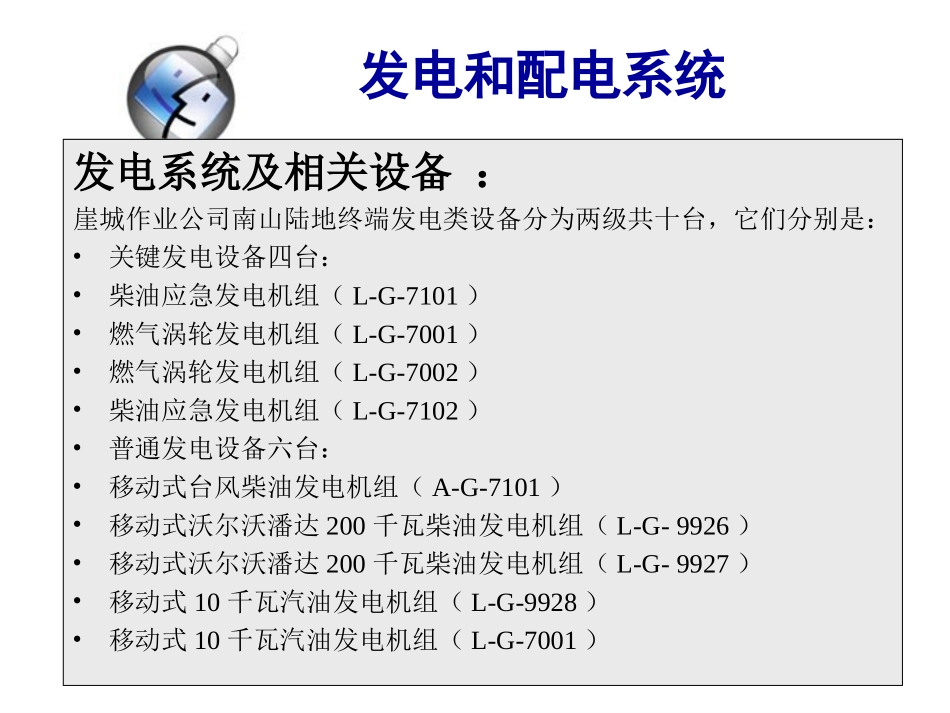

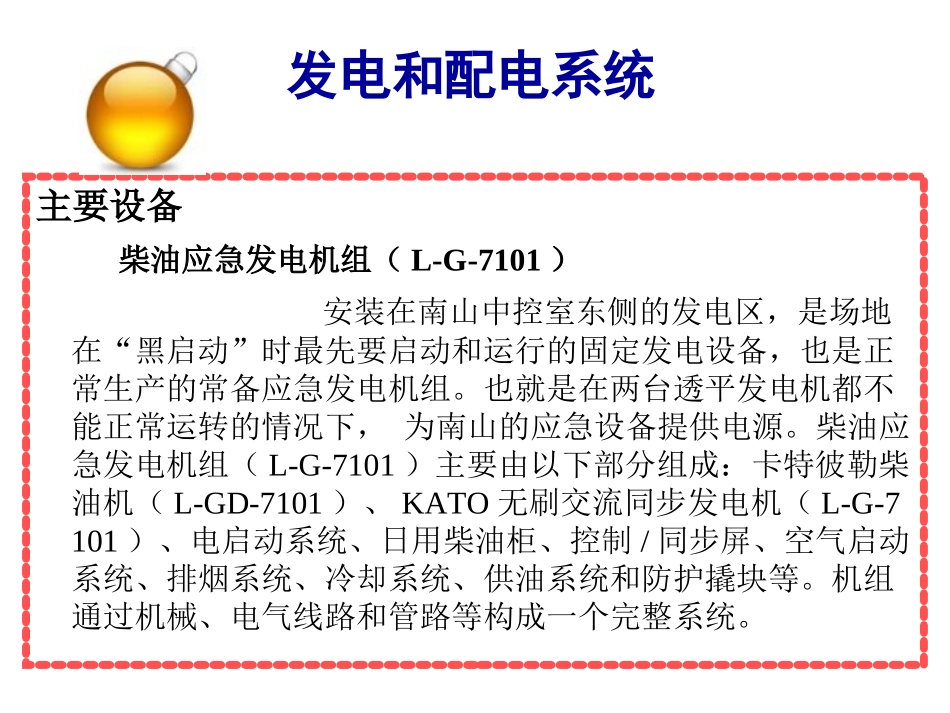

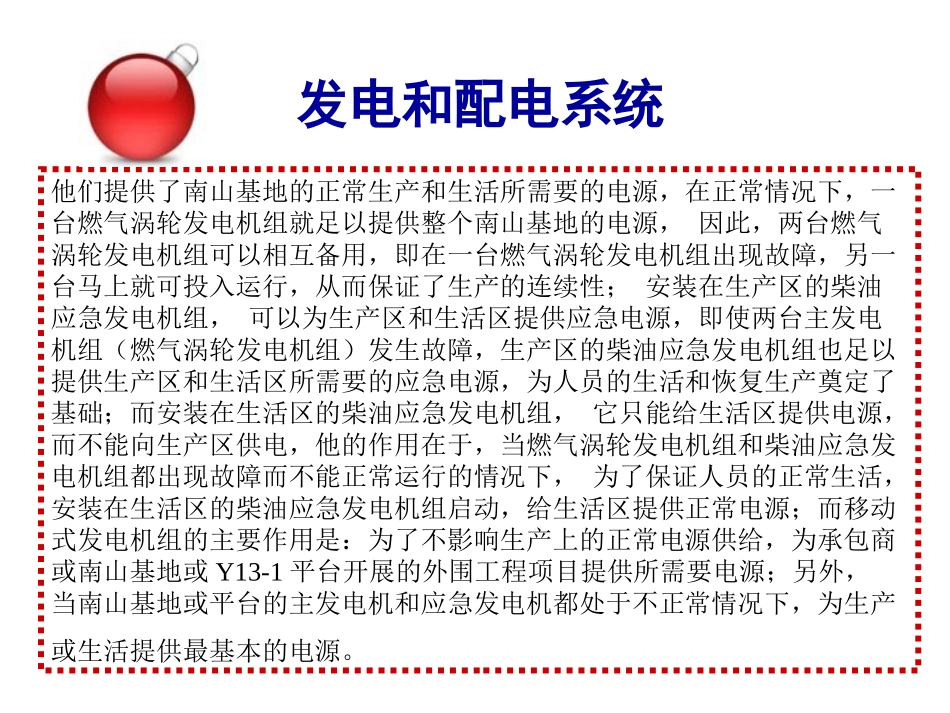

发电和配电系统发电系统及相关设备：崖城作业公司南山陆地终端发电类设备分为两级共十台，它们分别是：•关键发电设备四台：•柴油应急发电机组（L-G-7101）•燃气涡轮发电机组（L-G-7001）•燃气涡轮发电机组（L-G-7002）•柴油应急发电机组（L-G-7102）•普通发电设备六台：•移动式台风柴油发电机组（A-G-7101）•移动式沃尔沃潘达200千瓦柴油发电机组（L-G-9926）•移动式沃尔沃潘达200千瓦柴油发电机组（L-G-9927）•移动式10千瓦汽油发电机组（L-G-9928）•移动式10千瓦汽油发电机组（L-G-7001）发电和配电系统他们提供了南山基地的正常生产和生活所需要的电源，在正常情况下，一台燃气涡轮发电机组就足以提供整个南山基地的电源，因此，两台燃气涡轮发电机组可以相互备用，即在一台燃气涡轮发电机组出现故障，另一台马上就可投入运行，从而保证了生产的连续性；安装在生产区的柴油应急发电机组，可以为生产区和生活区提供应急电源，即使两台主发电机组（燃气涡轮发电机组）发生故障，生产区的柴油应急发电机组也足以提供生产区和生活区所需要的应急电源，为人员的生活和恢复生产奠定了基础；而安装在生活区的柴油应急发电机组，它只能给生活区提供电源，而不能向生产区供电，他的作用在于，当燃气涡轮发电机组和柴油应急发电机组都出现故障而不能正常运行的情况下，为了保证人员的正常生活，安装在生活区的柴油应急发电机组启动，给生活区提供正常电源；而移动式发电机组的主要作用是：为了不影响生产上的正常电源供给，为承包商或南山基地或Y13-1平台开展的外围工程项目提供所需要电源；另外，当南山基地或平台的主发电机和应急发电机都处于不正常情况下，为生产或生活提供最基本的电源。发电和配电系统主要设备柴油应急发电机组（L-G-7101）安装在南山中控室东侧的发电区，是场地在“黑启动”时最先要启动和运行的固定发电设备，也是正常生产的常备应急发电机组。也就是在两台透平发电机都不能正常运转的情况下，为南山的应急设备提供电源。柴油应急发电机组（L-G-7101）主要由以下部分组成：卡特彼勒柴油机（L-GD-7101）、KATO无刷交流同步发电机（L-G-7101）、电启动系统、日用柴油柜、控制/同步屏、空气启动系统、排烟系统、冷却系统、供油系统和防护撬块等。机组通过机械、电气线路和管路等构成一个完整系统。发电和配电系统由卡特彼勒柴油机提供动力，带动KATO无刷交流同步发电机发电，其功率为750千瓦，有两种启动方式，一种为气启动，另一种为电启动。发出的电通过应急发电机的空气开关52-G(L-L-7202-6D)送往应急母线排，即：BusB,再通过应急母线排配送给应急负荷，它主要给应急负荷供电，但也可以通过反送电（BackFeed）操作，将应急机发出的电经过380/3300V变压器反送到3300V的母线排（L-L-7201）,在配送给其他负荷。KATO无刷交流同步发电机基本原理：安装在转子上的永久磁铁，在卡特彼勒柴油机的带动下，永久磁铁周围就形成一个旋转磁场，而永久励磁发电机（PMG）的电枢就相当于在切割磁力线，发出单向交流电，供给电压调节器，作为电压调节器的输入电源，而电压调节器根据其设定和检测的结果，输出电压，送给励磁机，在励磁机的定子周围产生一个电磁场，其励磁机的转子发出的电经过整流后，送给主发电机的转子线圈，建立主磁场，其定子线圈切割磁力线后，发出电供给用户。发电和配电系统发电机的保护装置27----低电压保护继电器（Undervoltagerelay）32----（32R）逆功率继电器（Reversepowerrelay）40----（40Q）失磁保护继电器（lossofexcitationrelay）46-----（46N）负序过流保护继电器（Negativesequenceovercurrentrelay）51V---（51/27R）过流定时保护继电器（Timeover-currentrelay）87----（87G）电流差保护继电器（Generatordifferentialrelay）发电和配电系统KATO无刷交流同步发电机主要部件•永久励磁发电机（PMG）•无刷励磁发电机•定子•转子•自动/手动模块-----作为自动电压调节器的备用模块，自动/手动模块被用来提供发电机的手动励磁控制，也就是在自动调节失效时，可以通过手动调节励磁，保证发电机正常发电；另外，，我们也可以通过自动...
