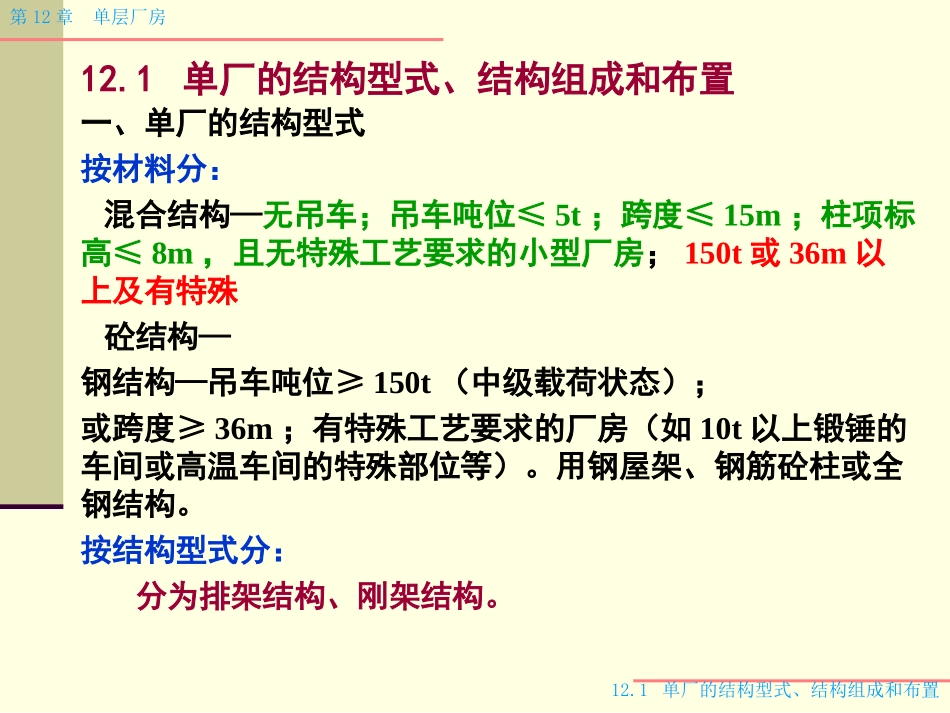

第12章单层厂房结构本章要点单厂的结构型式、结构组成和结构布置；排架计算；单层厂房柱；柱下独立基础；单层厂房屋盖结构。吊车梁第12章单层厂房12.1单厂的结构型式、结构组成和布置12.1单厂的结构型式、结构组成和布置一、单厂的结构型式按材料分：混合结构—无吊车；吊车吨位≤5t；跨度≤15m；柱项标高≤8m，且无特殊工艺要求的小型厂房；150t或36m以上及有特殊砼结构—钢结构—吊车吨位≥150t（中级载荷状态）；或跨度≥36m；有特殊工艺要求的厂房（如10t以上锻锤的车间或高温车间的特殊部位等）。用钢屋架、钢筋砼柱或全钢结构。按结构型式分：分为排架结构、刚架结构。第12章单层厂房12.1单厂的结构型式、结构组成和布置按结构型式分：A、排架结构（目前常用）—由屋架（屋面梁）、柱、基础组成。柱与屋架铰接，与基础刚接。可等高、不等高、锯齿形等。跨度可超过30m；高度可超过(20～30)m；吊车吨位可超过150t；传力明确，构造简单，施工方便。排架类型锯齿形厂房第12章单层厂房12.1单厂的结构型式、结构组成和布置B、刚架结构—常用装配式钢筋砼门式刚架，柱和横梁刚接成一个构件，柱与基础铰接。刚架顶节点铰接—三铰刚架，静定结构；刚架顶节点刚接—两铰刚架，超静定结构；优点：构件种类少，结构轻巧，缺点：刚度差，施工复杂。刚架适用于高度和跨度均较小时，经济指标优于排架结构。刚架型式1—三铰刚架；2—二铰刚架；3—弧形刚架；4—弧形或工字形空腹刚架本章着重讲述单层厂房装配式排架结构设计中的主要问题。1234第12章单层厂房12.1单厂的结构型式、结构组成和布置二、单层厂房的结构组成与传力路线1、结构组成单厂排架结构常由下述构件组成并相互连接成整体。（下页图）1）屋盖结构—屋面板（包括天沟板）、屋架或屋面梁（包括支撑）组成，有时有天窗架和托架。无檩体系—大型层面板直接支承在屋架或屋面梁上。有檩体系—小型层面板支在檩条上，檩条支承在屋架或屋面梁上。屋架（屋面梁）将自重和活荷载传至排架柱，天窗架支在屋架上。第12章单层厂房12.1单厂的结构型式、结构组成和布置厂房结构组成1—屋面板；2—天沟板；3—天窗架；4—屋架；5—托架；6—吊车梁；7—排架柱；8—抗风柱；9—基础；10—连系梁；11—基础梁；12—天窗架垂直支撑；13—屋架下弦横向水平支撑；14—屋架端部垂直支撑；15—柱间支撑分有檩和无檩体系第12章单层厂房12.1单厂的结构型式、结构组成和布置2）横向平面排架:横梁、横向柱列和基础组成。是厂房基本承重结构，厂房上的竖向荷载、横向水平荷载、横向水平地震荷载都由横向排架承担并传至地基。第12章单层厂房12.1单厂的结构型式、结构组成和布置3）纵向平面排架—纵向柱列、连系梁、吊车梁和基础组成。保证厂房的纵向稳定性和刚性，并承受作用在山墙、天窗端壁以及通过屋盖传来的纵向风荷载、吊车纵向水平荷载等，再将其传给地基。另外还承受纵向水平地震作用。纵向平面排架吊车纵向水平荷载连系梁柱间支撑纵向风荷载吊车梁纵向柱列第12章单层厂房12.1单厂的结构型式、结构组成和布置4）吊车梁—常为装配式，简支在柱牛腿上，承受吊车竖向荷载、横向或纵向水平荷载，再分别传至横向或纵向平面排架，直接承受吊车动力荷载。5）支撑—屋盖支撑和柱间支撑两种。作用：加强厂房结构的空间刚度，保证结构构件在安装和使用阶段的稳定和安全，同时起着把风荷载或水平地震荷载等传递到相应承重构件的作用。6）基础—承受柱和基础梁并把它们传给地基。7）围护结构—纵墙、横墙（山墙）、墙架等，受自重及风载等。第12章单层厂房12.1单厂的结构型式、结构组成和布置根据对一般中型厂房（跨度24m，吊车起重量15t），统计结果，下表中列出主要材料的用量和厂房各部分造价占土建总造价的百分比。材料每1m2建筑面积构件材料用量每种构件材料用量占总用量的百分比屋面板屋架吊车梁柱基础混凝土130～180(kg)30～408～1210～1515～2025～35钢材18～20(kg)25～3020～3020～3212～258～12中型钢筋砼结构单层厂房各主要构件材料用量表项目屋盖柱、梁基础墙地面门、窗其它百分比（%）30～5010～205～1010～184～75～113～6中型钢筋砼结...
