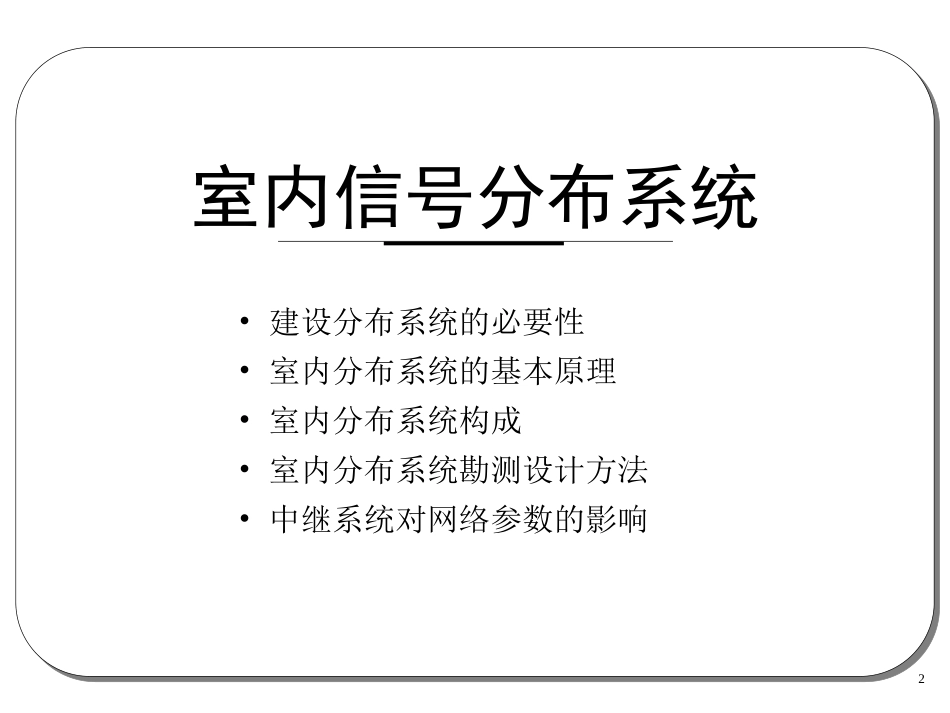

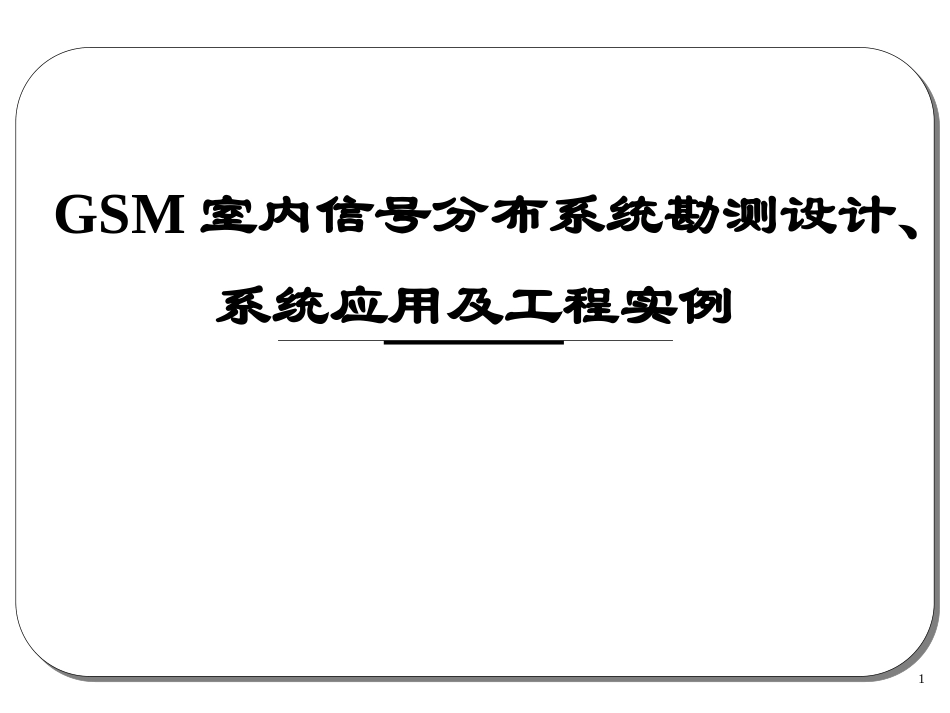

1GSM室内信号分布系统勘测设计、系统应用及工程实例2室内信号分布系统•建设分布系统的必要性•室内分布系统的基本原理•室内分布系统构成•室内分布系统勘测设计方法•中继系统对网络参数的影响3COMBATELECOMSYSTEMS室内信号衰落的环境因素•隔墙的阻挡(5~20dB)•楼层的阻挡(20dB以上)•家具等其它障碍物的阻挡(2~15dB)•当前电磁环境•高层建筑(20层以上)–“孤岛效应”——信号衰落严重,形成通信盲区。–“乒乓效应”——信号强度理想,但切换频繁,通话困难。4COMBATELECOMSYSTEMS室内信号的容量因素•人流量密集的区域(大型商场、会议中心等),移动用户密度大,室外大网无法满足话务量要求•用户数量多,无线信道发生拥塞•话务量吸收不足5COMBATELECOMSYSTEMS室内信号分布系统概述•室内信号分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功方法•为上述问题的解决提供了较好的解决方案•原理:通过室内天线将基站信号均匀分布到室内各处,保证室内有理想的信号覆盖•在各地移动通信运营商中得到了广泛的应用6COMBATELECOMSYSTEMS室内信号分布系统的作用•克服建筑屏蔽,填补建筑物内的盲区,改善网络指标,扩充网络容量•解决高层建筑信号干扰•吸纳话务量,增加话费收入•抢占资源,加强竞争7COMBATELECOMSYSTEMS室内分布系统的组成室内分布系统一般由信源和天馈分布系统二部分组成8COMBATELECOMSYSTEMS解决室内覆盖的基本方法•信源的接入方式:–微蜂窝基站接入–宏蜂窝基站接入–无线接入——选取周围基站小区的信号9COMBATELECOMSYSTEMS信源的选择(一)•信源:微蜂窝或基站•特点:–可增加信道容量–可利用信源功率–可设置优先级,若有专用频点,可降低覆盖场强10COMBATELECOMSYSTEMS信源的选择(二)•信源:直放站放大宏蜂窝信号•特点:–不占用传输路由–对于小型室内覆盖可快速完成11COMBATELECOMSYSTEMS不同信源方式的比较比较内容信源选择信源投入使用成本工程进度应用范围直放站放大基站信号投入最少,投入为信源引入设备(施主天线+中继设备)不占用传输,使用费用最少。取决于设备安装进度。覆盖区话务量低,用于盲区覆盖或改善弱信号通话质量如:电梯、地下室、公路隧道、小型娱乐场所直接耦合微蜂窝投入较大,投入为微蜂窝设备,但扩容工作量大占用传输,存在传输成本。取决于设备安装和传输到位进度。覆盖区有一定话务量,用于盲区覆盖或抑制干扰。如:商场、写字楼、高层建筑。直接耦合基站投入最大,投入为基站,基房设施,但扩容相对容易。占用传输,存在传输成本。设备安装、传输到位进度和附属设施的安装进度。覆盖区有很大话务量,用于吸纳话务量。如:超大型商场、写字楼、住宅群、展馆、地铁。12COMBATELECOMSYSTEMS天馈分布系统•分布系统的结构:–无源天馈分布系统通过无源器件和天线、馈线分配信号–有源天馈分布系统通过有源器件和天馈线分配信号–光纤信号分布系统通过光纤来分配信号,用于大型和分散地区的覆盖13COMBATELECOMSYSTEMS室内信号分布系统比较比较内容覆盖范围投资规模扩容难度通信容量分配功能小区分裂、频率复用及信源组合功能无源天馈分布系统小少不能扩容无此功能无有源射频分布系统大单系统较少,多系统较大大不易实现不能实现光纤信号分布系统最大单系统最大,多系统较大小容易实现容易实现COMBATELECOMSYSTEMS解决室内覆盖的射频信号分布系统一般方案壁挂天线BTSRS-2122载波选频式无线接入基站接入耦合器干线放大器耦合器二功分器RD-52NP-C0吸顶天线RC-5PJ/PK/NK-XXC或M-4000B/M-4180B壁挂天线吸顶天线二功分器二功分器耦合器耦合器14吸顶天线15COMBATELECOMSYSTEMS系统应用及工程实例•无源天馈分布系统•有源天馈分布系统•光纤信号分布系统16COMBATELECOMSYSTEMS无源天馈分布系统•信源及耦合方式:直接耦合微蜂窝或宏蜂窝信号;用中继设备空间耦合宏蜂窝信号。•选取不同耦合比的耦合器、功分器,经由馈线将信号送达建筑物内的各个区域,重点在于信号的平均分配•应用范围:电梯、地下停车场等建筑物盲区或客流较大的中小范围公共场所。17COMBATELECOMSYSTEMS无源天馈分布系统常...
