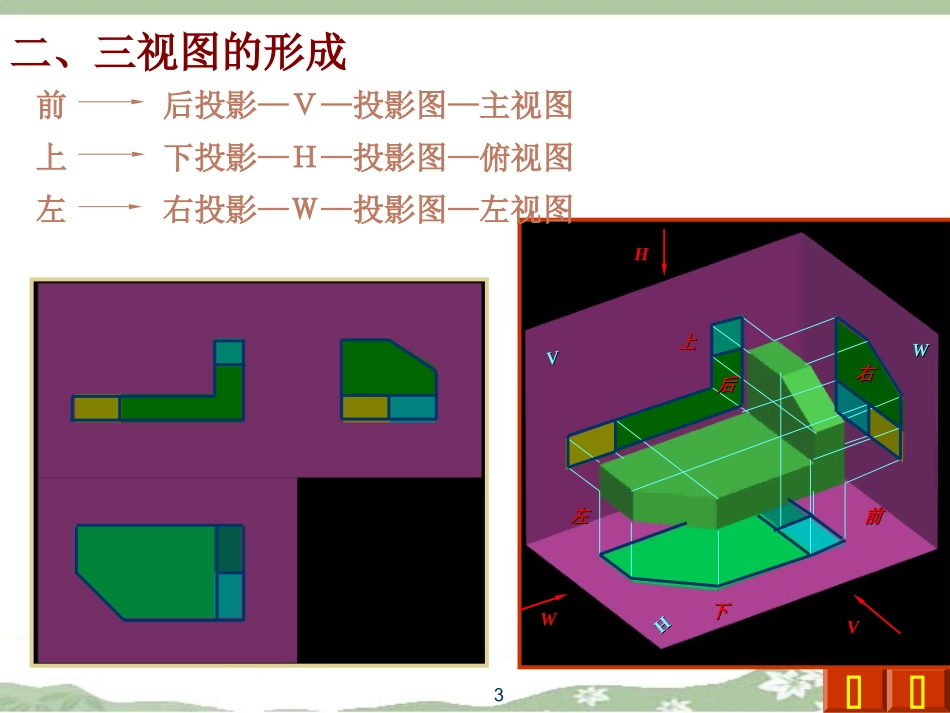

工程制图组合体的视图及尺寸标注VIP免费

1第第55章组合体的视图及尺寸标章组合体的视图及尺寸标注注5.1三视图的形成及其投影规律5.2组合体的形体分析5.3画组合体视图5.4读组合体视图5.5组合体的尺寸标注5.6AutoCAD画组合体的视图及尺寸标注2VVXXZZVV视图—用正投影法绘制出物体的投影图。一个视图不能确定物体的形状和大小。5.1三视图的形成及其投影规律一、三视图的基本概念3VVHHWWVVHHWW前后投影—Ｖ—投影图—主视图上下投影—Ｈ—投影图—俯视图左右投影—Ｗ—投影图—左视图上上下下左左右右前前后后二、三视图的形成4ＸＸＺＺＹＹＨＨＹＹＷＷ长高宽宽左右左右上下上下前后前后主视图与俯视图主视图与左视图俯视图与左视图长对正长对正高平齐高平齐宽相等宽相等ＯＯ三、三视图的投影规律5轴承座压块组合体—由若干个基本立体通过一定的组合方式（叠加、切割）进行组合构成的整体。5.2组合体的形体分析6一、组合体的组合方式及表面连接形式⒈⒈叠加叠加叠加的形式包括：叠加的形式包括：表面平齐基本形体经过各种不同方式的组合，形成新的组合体，其表面会发生各种变化，应充分注意其画法的特点。表面不平齐无分界线有分界线(1)两形体表面不共面(2)两形体表面共面7无线无线(3)两形体表面相切，相切处无线。●有线有线(4)两形体表面相交，相交处有交线。82.2.切割与穿孔切割与穿孔当基本形体被切割或穿孔后，其表面也会产生各种形状的截交线或相贯线示例1示例29示例3示例410二、形体分析二、形体分析形体分析—就是把组合体分解为若干个基本物体，分析基本物体的形状及它们之间的组合方式、表面连接关系和相对位置关系。底板底板肋板肋板支撑板支撑板圆筒圆筒凸台凸台相加相加相加相加相加相加相切相切相交相交相交相交11形体分析法是画组合体视图的基本方法，尤其对于叠加形体更为有效。画轴承座三视图5.3画组合体视图一、形体分析法12轴承座三视图的画图步骤22．．视图选择视图选择１)主视图：a)安放位置—以自然位置，并考虑使组合体的主要表面平行投影面，主要轴线垂直投影面２)其它视图：AABBCCDDEE１．形体分析１．形体分析b)投射方向—能反映物体结构特征最突出的方向。c)使其他视图尽量少出现虚线。13Ｃ向主视Ｂ向Ａ向Ｅ向Ｄ向1433．．画组合体三视图画组合体三视图１）画定位线、布局２）画各基本形体的三视图（底稿）先主后次，逐个从各形体特征视图开始，先外形，再细节——底座——圆筒——支撑板——肋板——凸台1533．．画组合体三视图画组合体三视图１）画定位线、布局２）画各基本形体的三视图（底稿）３）检查交线相切无交线交线组合后此线段没有被圆筒挡住，虚线相切后此线段没有相切后轮廓线至切点（实线）相交后此线段没有先主后次，逐个从各形体特征视图开始，先外形，再细节——底座——圆筒——支撑板——肋板——凸台组合后没有此线段1633．．画组合体三视图画组合体三视图１）画定位线、布局２）画各基本形体的三视图（底稿）３）检查先主后次，逐个从各形体特征视图开始，先外形，再细节——底座——圆筒——支撑板——肋板——凸台4）加深轮廓线17对于切割体来说，其表面的交线较多，形体不完整，为此一般在形体分析的基础上，对某些线面作投影分析，从而完成切割体的三视图的绘制。画切割块三视图二、线、面分析法二、线、面分析法18切割块三视图的画图步骤１．形体分析１．形体分析b)切除形体Ic)切除形体IId)切除形体III22．线面分析．线面分析a)切除形体I，产生六边形的正垂面b)切除形体II，产生四边形的铅垂面c)切除形体III，产生截交线a)基本形体——长方体19切割块三视图的画图步骤22．．视图选择视图选择１)主视图：a)安放位置—以自然位置，并考虑使组合体的主要表面平行投影面，主要轴线垂直投影面２)其它视图：１．形体分析１．形体分析b)投射方向—能反映物体结构特征最突出的方向。c)使其他视图尽量少出现虚线。主视2033．．画切割块三视图画切割块三视图１）（根据基本形体）画定位线、布局２）画基本形体的三视图（底稿）2133．．画切割块三视图画切割块三视图１）（根据基本形体）画...
