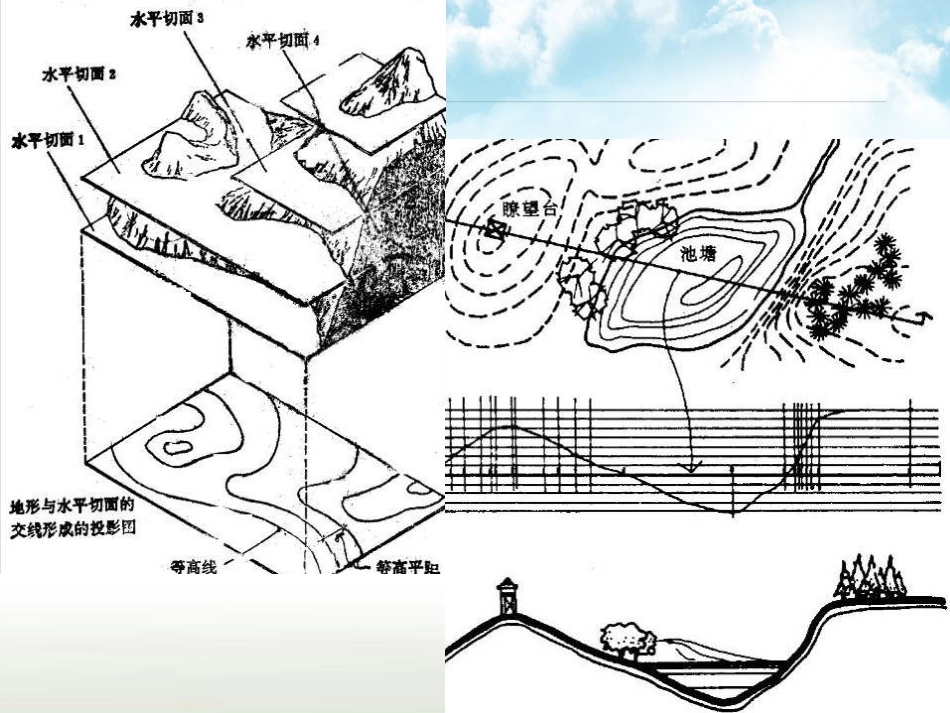

园林地形与土方工程施工园林工程园林工程园林工程•术语坡向：地表倾斜面的朝向，阴坡阳坡坡度：地表倾斜的程度陡坡缓坡I=h/L式中I---坡度（％）;h---高差（m）;L---水平间距（m）坡角：坡面与水平地面的夹角地貌：地球表面自然面貌起伏状态如山地，丘陵，平原等地形：地面上各种高低起伏的形状等高线:将地面上标高相同的点相连接而成的直线或曲线称为等高线.•场地竖向排水坡度控制%场地种类最大最小最适草坪331.01.5-10运动草坪20.51栽植地表视土质而定0.53-5铺装场地:平原10.3铺装场地:丘陵30.3•为安全起见,广场的纵坡应小于7％,横坡不大2％；停车场的最大坡度不大于2.5%；一般园路的坡度不宜超过8％。超过此值应设台阶,台阶应集中设置。为了游人行走安全,避免设置单级台阶。概述园林工程•地形表示方法：等高线法（含点标高）等高线法等高线是一组垂直间距相等、平行于水平面的假想面,与自然地貌相交切所得到的交线在平面上的投影。给这组投影线标注上相应的数值,便可用它在图纸上表示地形的高低陡缓、峰峦位置、坡谷走向及溪池的深度等内容。•等高线性质A、在同一条等高线上的所有的点，其高程都相等。B、每一条等高线都是闭合的。由于园界或图框的限制,在图纸上不一定每根等高线都能闭合,但实际上它们还是闭合的。概述园林工程•等高线性质C、等高线的水平间距的大小,表示地形的缓或陡。如疏则缓,密则陡。等高线的间距相等,表示该坡面的角度相同,如果该组等高线平直,则表示该地形是一处平整过的同一坡度的斜坡。D、等高线一般不相交或重叠,只有在悬崖处等高线才可能出现相交情况。在某些垂直于地平面的峭壁、地坎或挡土墙驳岸处等高线才会重合在一起。E、等高线在图纸上不能直穿横过河谷、堤岸和道路等；由于以上地形单元或构筑物在高程上高出或低陷于周围地面,所以等高线在接近低于地面的河谷时转向上游延伸,而后穿越河床,再向下游走出河谷；如遇高于地面的堤岸或路堤时等高线则转向下方,横过堤顶再转向上方而后走向另一侧。概述园林工程•等高线法求两相邻等高线之间任意点高程设等高差为h；等高线a-a的高程为Ha；等高线b-b的高程为Hb；相邻等高线之间某点高程为Hx；某点到低边等高线的距离为X；相邻等高线之间最小距离为L。概述园林工程•地形处理平垫沟谷在园林建设过程中,有些沟谷地段须垫平。平垫这类场地的设计，可以用平直的设计等高线和拟平垫部分的同值等连接。其连接点就是不挖不填的点,也叫“零点”；这些相邻点的联线，叫做“零点线”，也就是垫土的范围。概述园林工程•地形处理削平山脊将山脊铲平的设计方法和平垫沟谷的方法相同,只是设计等高线所切割的原地形等高线方向正好相反。概述园林工程•地形处理园路等高线绘制园路的平面位置,纵、横坡度，折点的位置及标高经设计确定后,便可按坡度公式确定设计等高线在图面上的位置、间距等,并处理好与周围地形的竖向关系。概述园林工程园林工程园林工程•地形处理土方工程量因素:1整个园基的地形是否遵循“因地制宜”这一至关重要的原则。公园地形应顺自然,充分利用原地形,宜山则山，宜水则水。2园林建筑和地形的结合情况。园林建筑、地坪的处理方式,以及建筑和其周围环竟的联系,直接影响着土方工程,从图看,a的土方工程量最大,b其次,而d又次,c最少。可见园林中的建筑如能紧密结合地形,建筑体型或组合能随形就势,就可以少动土。概述园林工程大凡园筑,必先动土。动土范围很广,或凿水筑山,或场地平整,或挖沟埋管,或开槽铺路等，对地形整理和改造的过程称为土方工程。挖基坑、基槽、挖湖堆山、平整场地等----土方工程（基础先行工程）土壤的工程性质及工程分类土壤的工程性质对土方工程的稳定性、施工方法、工程量及工程投资有很大关系,也涉及到工程设计、施工技术和施工组织的安排。因此,对土壤的这些性质要进行研究并掌握它,以下是土壤的几种主要的工程性质:(1)土壤的容重单位体积内天然状况下的土壤重量,单位为kg/m3,土壤容重的大小直接影响着施工的难易程度,容重越大挖掘越难,在土方施工中把土壤分为松土、半坚土、坚土等类,所以施工中施工技术和定额应根据具体的土壤类别来制定(土壤容重表）。(2)土壤的自然倾...
