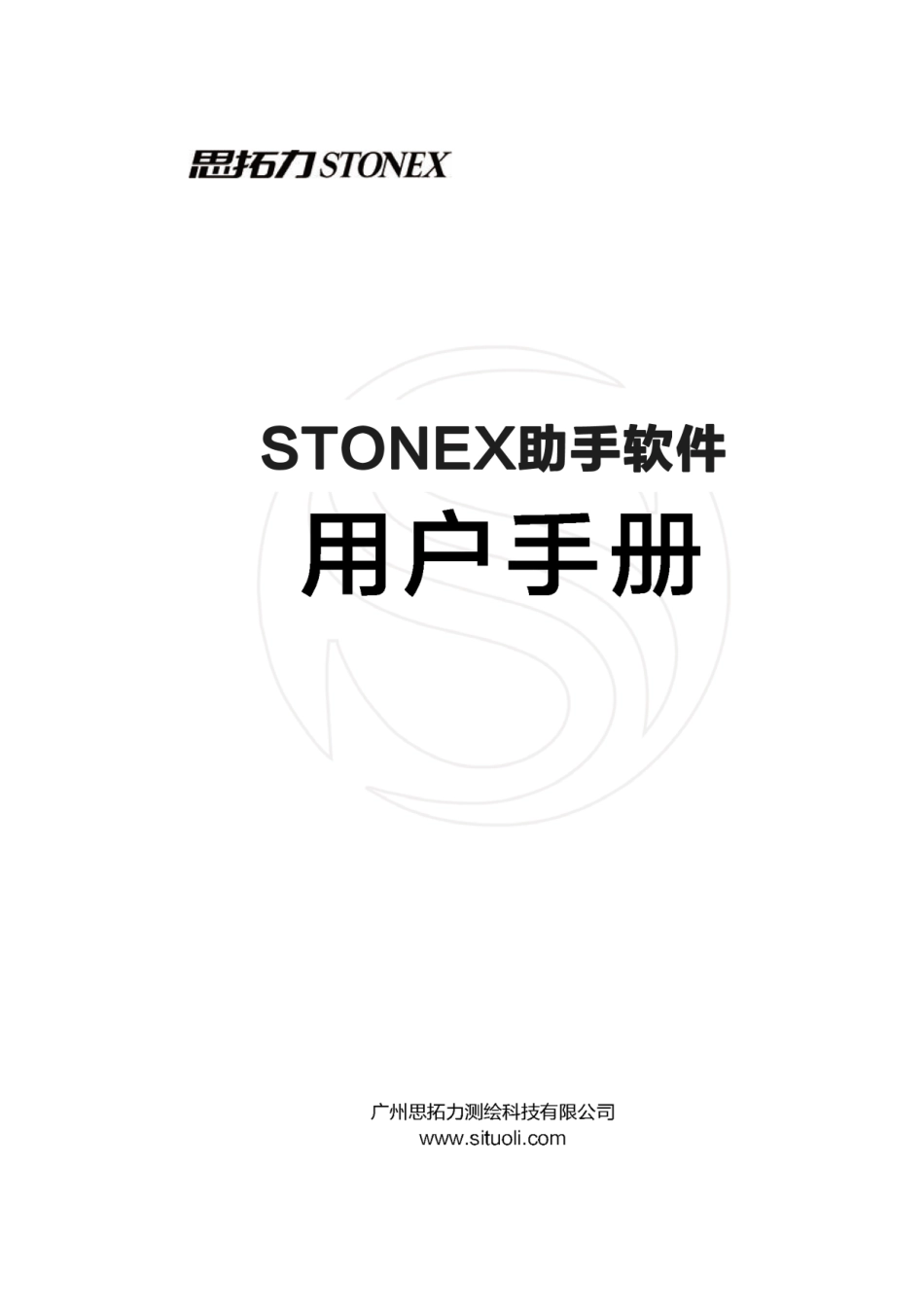

思拓力助手软件用户手册VIP免费

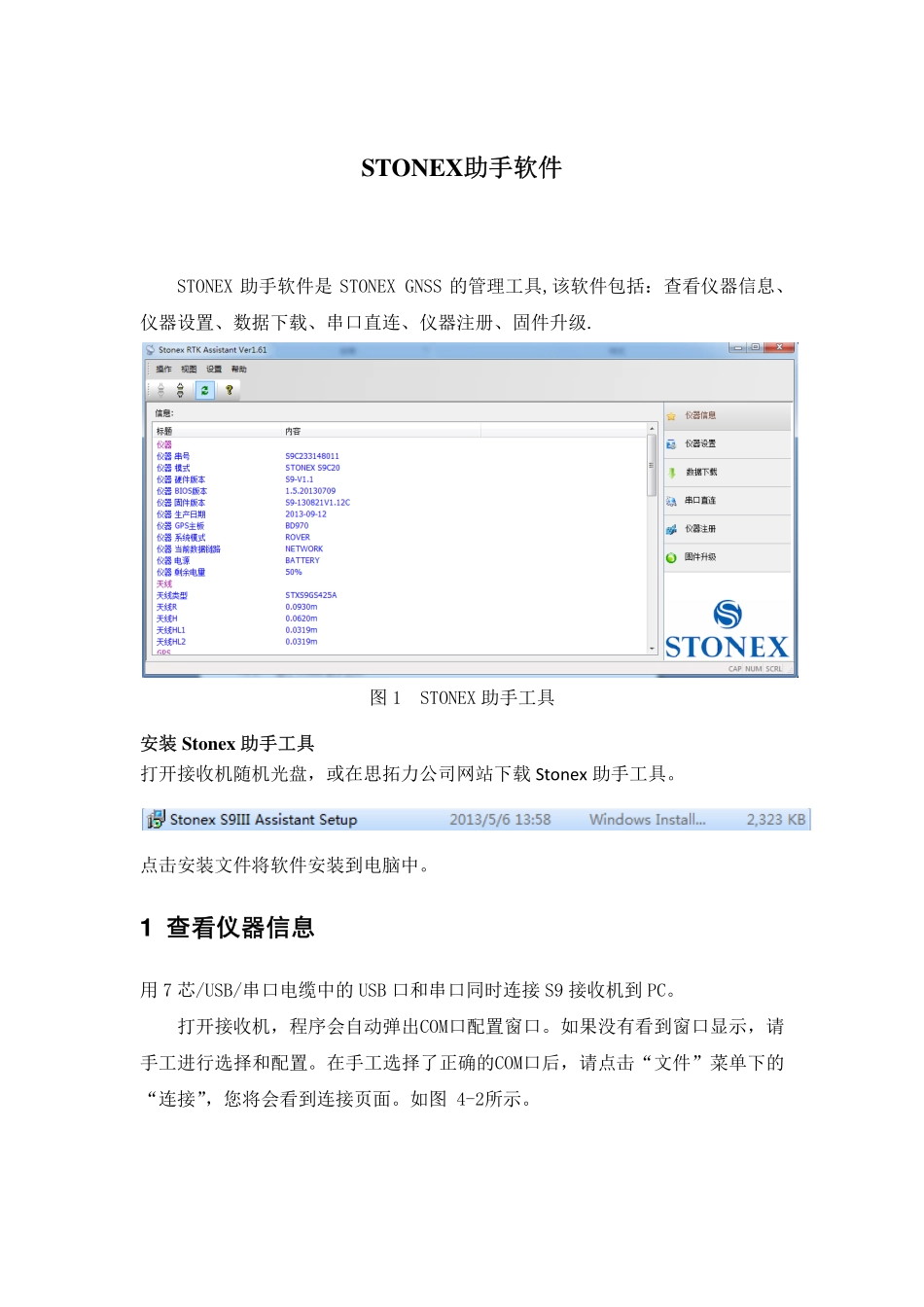

STONEX助手软件STONEX助手软件是STONEXGNSS的管理工具,该软件包括：查看仪器信息、仪器设置、数据下载、串口直连、仪器注册、固件升级.图1STONEX助手工具安装Stonex助手工具打开接收机随机光盘，或在思拓力公司网站下载Stonex助手工具。点击安装文件将软件安装到电脑中。1查看仪器信息用7芯/USB/串口电缆中的USB口和串口同时连接S9接收机到PC。打开接收机，程序会自动弹出COM口配置窗口。如果没有看到窗口显示，请手工进行选择和配置。在手工选择了正确的COM口后，请点击“文件”菜单下的“连接”，您将会看到连接页面。如图4-2所示。图2选择串口请输入不同的COM口(如COM1、COM2等)，然后选择“确定”按钮。当您找到正确的COM口时，您应该看到屏幕如图4-1所示的系统信息。2仪器设置用7芯/USB/串口电缆中的串口连接S9接收机到PC。当点击窗口右侧工具栏中的“设置”按钮后，您将会见到如下图所示的对话框：图3设置窗口您可以设置S9接收机的工作模式(静态、动态-基站/移动站)。常用的“基站”模式和“移动站”模式的参数如下：1）差分格式：选择正确的差分格式；2）高度截止角：使接收信号只有以上插入的水平角度；3）记录原始数据：S9工作时，是否记录原始数据；4）使用Glonass卫星：启用/禁用Glonass卫星。当要进行静态测量时，请选择“静态”；当要进行RTK测量时，请选择“动态”。1、静态模式静态测量模式设置页面如4-4：图4静态测量模式在此对话框您可以设置如下参数：高度截止角在GPS测量中，为了屏蔽遮挡物（如建筑物、树木等）及多路径效应的影响所设定的蔽遮高度角，低于此角视空域的卫星不予跟踪。GNSS测量中默认为15度。PDOP几何精度因子，即表征卫星几何位置布局对GNSS三维位置误差和时间误差综合影响的精度因子，一般小于3为较理想值。点名定义被测量点的点名。天线高地面测量点到接收机相位中心的垂直距离。采集间隔所记录的GPS历元之间的间隔。自动采集开机后，接收机在静态模式下，自动开始记录数据。完成所有参数的设置之后，请点击“保存”按钮。2、动态模式在此菜单中，您可以选择基站模式或者移动站模式进行配置。图5动态参数设置几个定义：基站：在一定的观测时间内，固定不动测站，并可提供差分信号给所在范围的移动站服务。移动站：在基站的一定范围内移动作业的接收机所设立的测量站点。如果选择基站模式，“基站设置”按钮将会出现，点击之后，您就可以看到基站参数设置的对话框，如图4-6所示：图6基站设置在此对话框中，您可以选择基站架设在已知点上，手工输入已知点坐标；也可以设置基站架设在未知点上，自动发射单点坐标。（1）数据链设置在这里您可以选择不同的数据链类型，从而获得不同格式的差分数据。移动站模式下，有四种不同的设置；基站模式下有两种不同的设置（内置电台模式和外置电台模式)，详细可参照SURPAD软件说明书网络设置此设置是针对CORS系统的GPS差分格式的设置。点击“设置”按钮后，屏幕中会显示一个新的对话框，在新对话框中可以选GPRS连接的类型：择1）CSD：GSM使用电话拨号形式，您可以在“基站号码”文本框里输入一个电话号码。2）只对虚拟专用网用户开放。使用时，每张SIM卡皆指定一个IP地址，因此移动站可直接通过此IP地址连接到基站。3）NTRIP：根据NTRIP协议，通过数据传输连接到供应方。若点击此项，表格（ANP菜单）右侧会被激活，可在此输入数据，如：a)ANP供应方名称�RF网络连接供应方。b)用户名和密码（一般不需用到）。c)NTRIP设置参数，如CORS供应方的IP地址，端口地址，挂载点类型，用户名和密码。GGA输入系统为NMEAGGA上传提供时间间隔设置。设置为0时表示不上传。设置完成后，请点击“OK”进行确认。外置电台设置可以通过5芯LEMO电缆连接外置电台到电脑，然后对其进行设置,如果点击“设置”按钮，您将会看到如下图所示的对话框，这里您可以更改外置电台的波特率。设置完成后，请点击“OK”进行确认。蓝牙设置S9接收机可以使用蓝牙进行数据交换。RTK数据包含位置信息等，可以在接收机和手簿之间通过命令实现共享。当完成所有的设置工作后，请点击“保存”按钮，这样所有的设置将会被保存在S9接收机的内存中。(2)NME...
