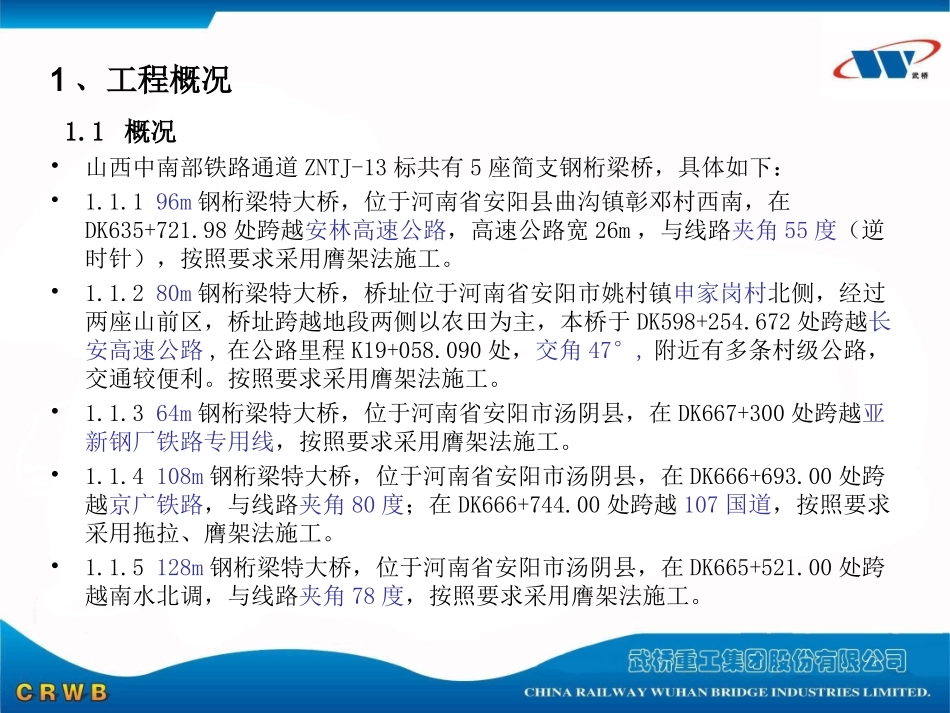

武桥重工集团股份有限公司武桥重工集团股份有限公司CCHINAHINARRAILWAYAILWAYWWUHANUHANBBRIDGERIDGEIINDUSTRIESNDUSTRIESLLIMITEDIMITED山西中南部铁路通道山西中南部铁路通道ZNTJ-13ZNTJ-13标钢桁梁标钢桁梁安装方案汇报安装方案汇报20112011年年33月月山西中南部铁路通道山西中南部铁路通道ZNTJ-13ZNTJ-13标方案介绍标方案介绍·工程概况介绍·钢桁梁安装重点分析钢桁梁安装重点分析·防护棚施工方案防护棚施工方案·钢桁梁安装施工方案钢桁梁安装施工方案·结束语1、工程概况1.1概况•山西中南部铁路通道ZNTJ-13标共有5座简支钢桁梁桥，具体如下：•1.1.196m钢桁梁特大桥，位于河南省安阳县曲沟镇彰邓村西南，在DK635+721.98处跨越安林高速公路，高速公路宽26m，与线路夹角55度（逆时针），按照要求采用膺架法施工。•1.1.280m钢桁梁特大桥，桥址位于河南省安阳市姚村镇申家岗村北侧，经过两座山前区，桥址跨越地段两侧以农田为主，本桥于DK598+254.672处跨越长安高速公路,在公路里程K19+058.090处，交角47°,附近有多条村级公路，交通较便利。按照要求采用膺架法施工。•1.1.364m钢桁梁特大桥，位于河南省安阳市汤阴县，在DK667+300处跨越亚新钢厂铁路专用线，按照要求采用膺架法施工。•1.1.4108m钢桁梁特大桥，位于河南省安阳市汤阴县，在DK666+693.00处跨越京广铁路，与线路夹角80度；在DK666+744.00处跨越107国道，按照要求采用拖拉、膺架法施工。•1.1.5128m钢桁梁特大桥，位于河南省安阳市汤阴县，在DK665+521.00处跨越南水北调，与线路夹角78度，按照要求采用膺架法施工。1.2上部结构设计概况•1.2.1主桁类型：•主桁为无竖杆\整体节点\平行弦\三角桁架\下承式道砟桥面简支钢桁梁1.2.2桥面宽：主桁桁宽12.8m。•结构示意图：由于该工程中64m钢桁梁梁体要在既有亚新钢厂专用线的正常通行的情况下原位施工；96m钢桁梁梁体要在既有安林高速公路的正常通行的情况下原位施工；108m钢桁梁梁体要在既有京广铁路及107国道的正常通行的情况下施工，而作业空间相对狭小，必要时还要进行封闭铁路、道路施工，因此防护棚安装和拆除工程施工、临时支墩安装和拆除施工、钢桁梁安装施工以及施工期间的安全防护是本桥施工的重点、难点工程。22、钢桁梁安装重点分析、钢桁梁安装重点分析为防止钢梁架设过程中杂物坠落影响公路交通，拟采用门式通道防护方案。门式通道采用双门双向形式，保留现有行车道。门洞计算宽度为16.3m，净高5.15m,采用钢管立柱和工字钢搭设，工字钢上架设5*10方木，间距0.6m，方木上面铺一层1.8cm厚竹胶板和1mm厚铁皮，防止高空坠物及漏水，防护棚宽较钢桁梁桥面每侧加宽2m。棚架基础采用现浇砼扩大基础为23m*1.65m*1.0m。立柱采用Φ377×8mm钢管，间距2.0m，[14剪刀撑，纵向设顶横梁水平撑。横梁采用H250*250型钢，纵梁采用Ⅰ36a工字钢。33、、防护棚施工方案防护棚施工方案3.1跨安林高速96m钢桁梁防护棚施工方案防护棚施工方案3.2跨安林高速96m钢桁梁防护棚施工图一防护棚施工图一3.3跨安林高速96m钢桁梁防护棚施工图二防护棚施工图二3.4跨安林高速96m钢桁梁防护棚施工图三防护棚施工图三3.5跨安林高速96m钢桁梁防护棚安装防护棚安装3.5.1基础施工基础开挖2011年05月10日至2011年05月13日,不封闭高速公路。基础浇注2011年05月14日至2011年05月15日,不封闭高速公路。3.5.232#侧防护棚安装32#侧防护棚立柱吊装、横梁H250*250型钢安装、纵梁工36a工字钢安装、方木、竹胶板、1mm厚铁皮安装，2011年05月16日至2011年05月17日封闭32#侧高速公路。3.5.333#侧防护棚安装33#侧防护棚立柱吊装、横梁H250*250型钢安装、纵梁工36a工字钢安装、方木、竹胶板、1mm厚铁皮安装，2011年05月17日至2011年05月18日封闭33#侧高速公路。3.6跨安林高速96m钢桁梁防护棚材料防护棚材料开挖土方40m3，C25砼80m3，钢筋4.8t，钢材47.2t，5*10cm方木8.6m3，竹胶板700m3，1mm厚铁皮700m3。序号工程项目单位工作量备注1防护棚基础开挖土方m3402防护棚基础C25钢筋砼（2个）m380钢筋：4.8t3防护棚直径377mm钢管立柱t/m12.2/1674防护棚H250*250型钢纵梁t/m4.4/605防护棚工36a工字钢横梁t/m22.2/370...
