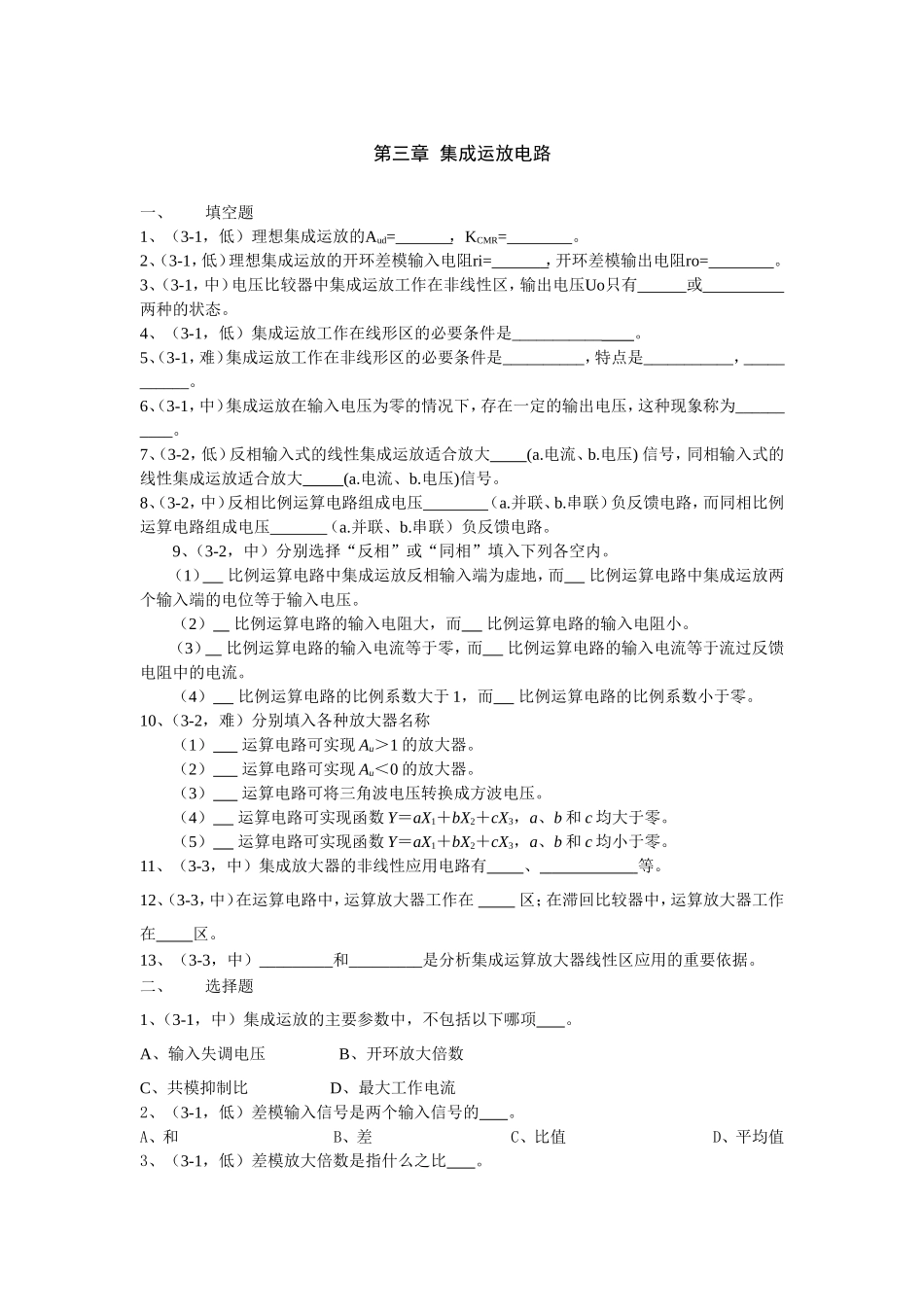

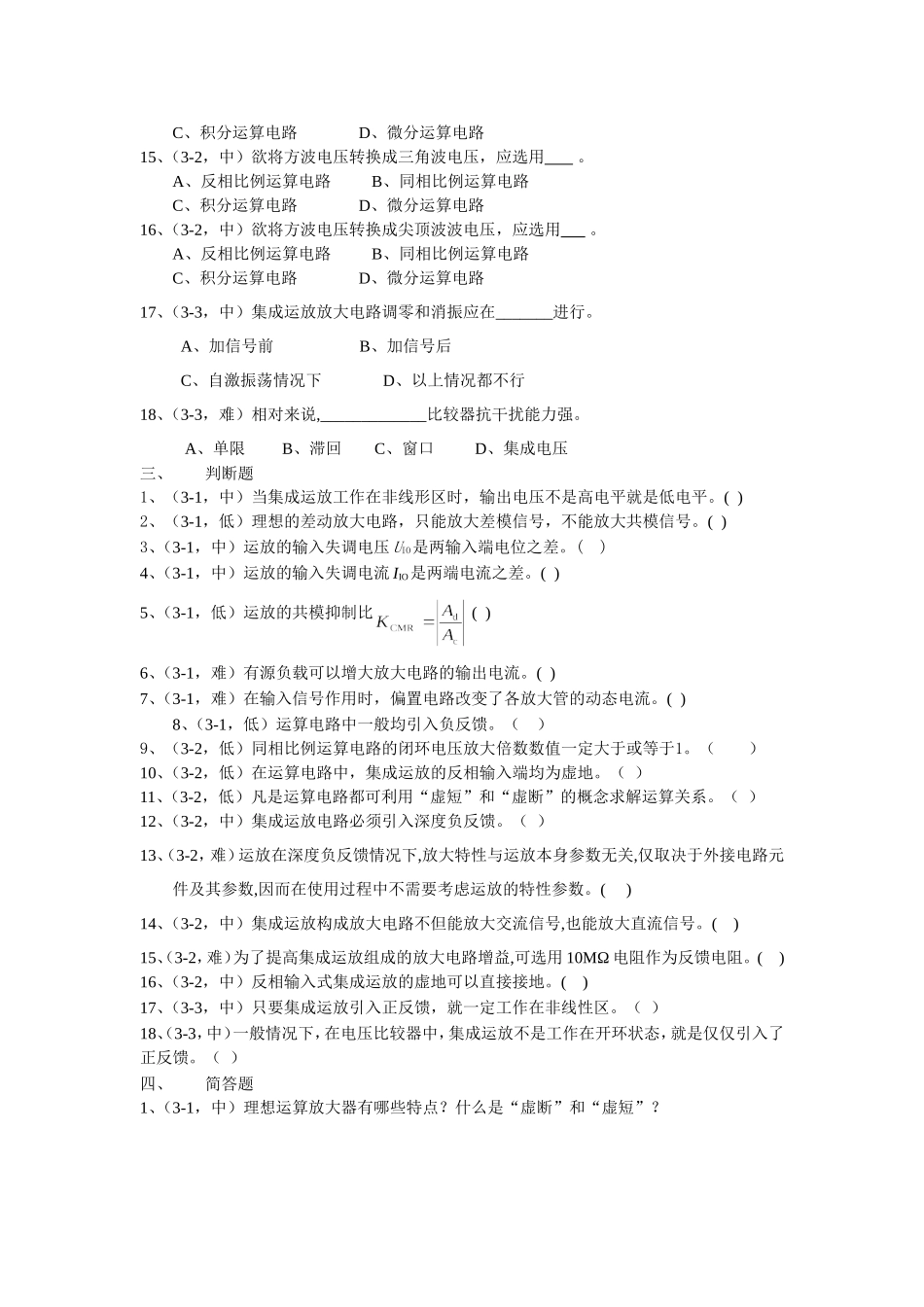

第三章集成运放电路一、填空题1、（3-1，低）理想集成运放的Aud=，KCMR=。2、（3-1，低）理想集成运放的开环差模输入电阻ri=，开环差模输出电阻ro=。3、（3-1，中）电压比较器中集成运放工作在非线性区，输出电压Uo只有或两种的状态。4、（3-1，低）集成运放工作在线形区的必要条件是___________。5、（3-1，难）集成运放工作在非线形区的必要条件是__________，特点是___________，___________。6、（3-1，中）集成运放在输入电压为零的情况下，存在一定的输出电压，这种现象称为__________。7、（3-2，低）反相输入式的线性集成运放适合放大(a.电流、b.电压)信号，同相输入式的线性集成运放适合放大(a.电流、b.电压)信号。8、（3-2，中）反相比例运算电路组成电压（a.并联、b.串联）负反馈电路，而同相比例运算电路组成电压（a.并联、b.串联）负反馈电路。9、（3-2，中）分别选择“反相”或“同相”填入下列各空内。（1）比例运算电路中集成运放反相输入端为虚地，而比例运算电路中集成运放两个输入端的电位等于输入电压。（2）比例运算电路的输入电阻大，而比例运算电路的输入电阻小。（3）比例运算电路的输入电流等于零，而比例运算电路的输入电流等于流过反馈电阻中的电流。（4）比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。10、（3-2，难）分别填入各种放大器名称（1）运算电路可实现Au＞1的放大器。（2）运算电路可实现Au＜0的放大器。（3）运算电路可将三角波电压转换成方波电压。（4）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零。（5）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均小于零。11、（3-3，中）集成放大器的非线性应用电路有、等。12、（3-3，中）在运算电路中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。13、（3-3，中）_________和_________是分析集成运算放大器线性区应用的重要依据。二、选择题1、（3-1，中）集成运放的主要参数中，不包括以下哪项。A、输入失调电压B、开环放大倍数C、共模抑制比D、最大工作电流2、（3-1，低）差模输入信号是两个输入信号的。A、和B、差C、比值D、平均值3、（3-1，低）差模放大倍数是指什么之比。A、输出变化量与输入变化量B、输出差模量与输入差模量C、输出共模量与输入共模量D、输出直流量与输入直流量4、（3-2，难）如图所示理想集成运放的输出电压Uo应为。A、-6VB、-4VC、-2VD、-1V5、（3-2，中）集成运放组成_________输入放大器的输入电流基本上等于流过反馈电阻的电流。A、同相B、反相C、差动D、以上三种都不行6、（3-2，中）集成运放组成_______输入放大器的输入电流几乎等于零。A、同相B、反相C、差动D、以上三种都不行7、（3-2，中）集成运放组成__________输入放大器输入电阻大。A、同相B、反相C、差动D、以上三种都不行8、（3-2，难）在多个输入信号的情况下,要求各输入信号互不影响,宜采用________输入方式的电路。A、同相B、反相C、差动D、以上三种都不行9、（3-2，低）如要求能放大两信号的差值,又能抑制共模信号,采用_____输入方式电路。A、同相B、反相C、差动D、以上三种都不行10、（3-2，低）输出量与若干个输入量之和成比例关系的电路称为________。A.加法电路B.减法电路C.积分电路D.微分电路11、（3-2，中）_________运算电路可将方波电压转换成三角波电压。A、微分B、积分C、乘法D、除法12、（3-2，中）如果要将正弦波电压移相＋90O，应选用。A、反相比例运算电路B、同相比例运算电路C、积分运算电路D、微分运算电路13、（3-2，中）欲将正弦波电压叠加上一个直流量，应选用。A、加法运算电路B、减法运算电路C、积分运算电路D、微分运算电路14、（3-2，中）欲实现Au＝－100的放大电路，应选用。A、反相比例运算电路B、同相比例运算电路C、积分运算电路D、微分运算电路15、（3-2，中）欲将方波电压转换成三角波电压，应选用。A、反相比例运算电路B、同相比例运算电路C、积分运算电路D、微分运算电路16、（3-2，中）欲将方波电压转换成尖顶波波电压，应选用。A、反相比例运算电路B、同相比例运算电路C、积分运算电路D、微分运算电路17、（3-3，中）集...
