土木工程施工 第三章 砌筑工程VIP免费

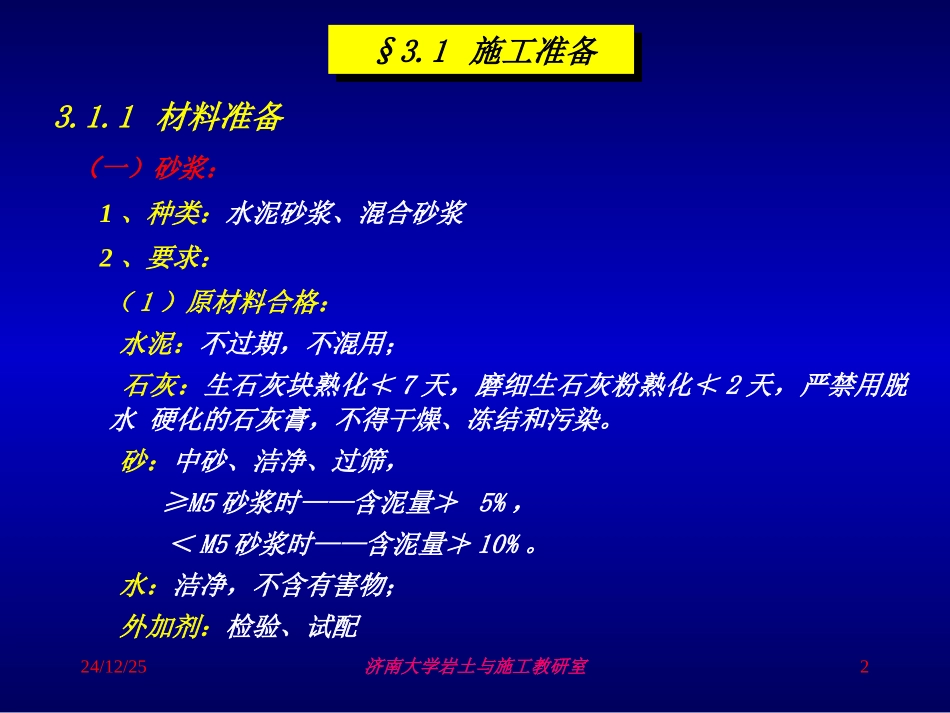

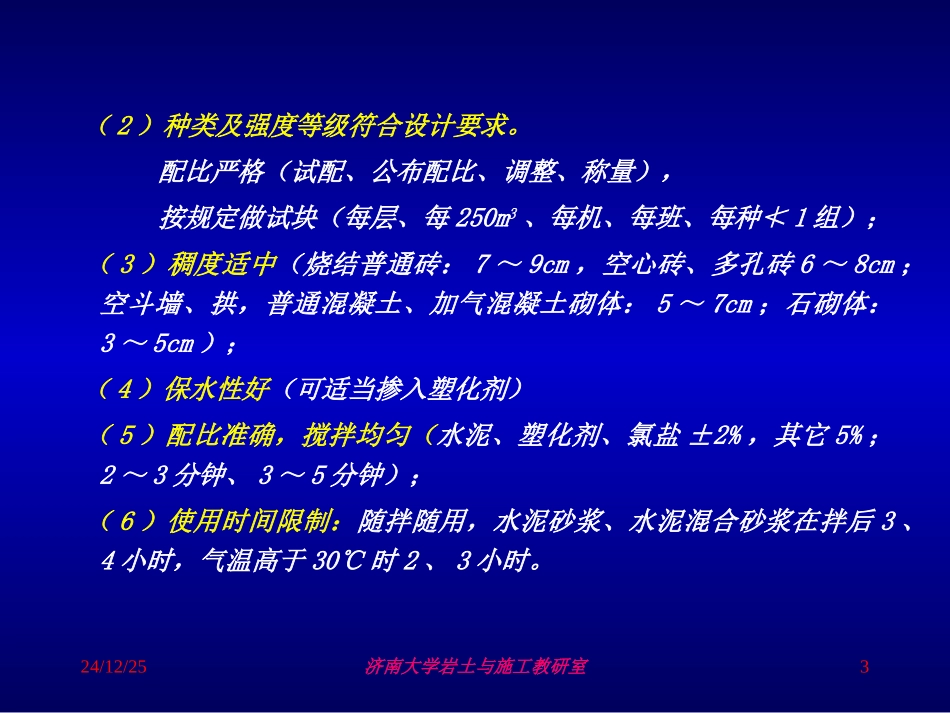

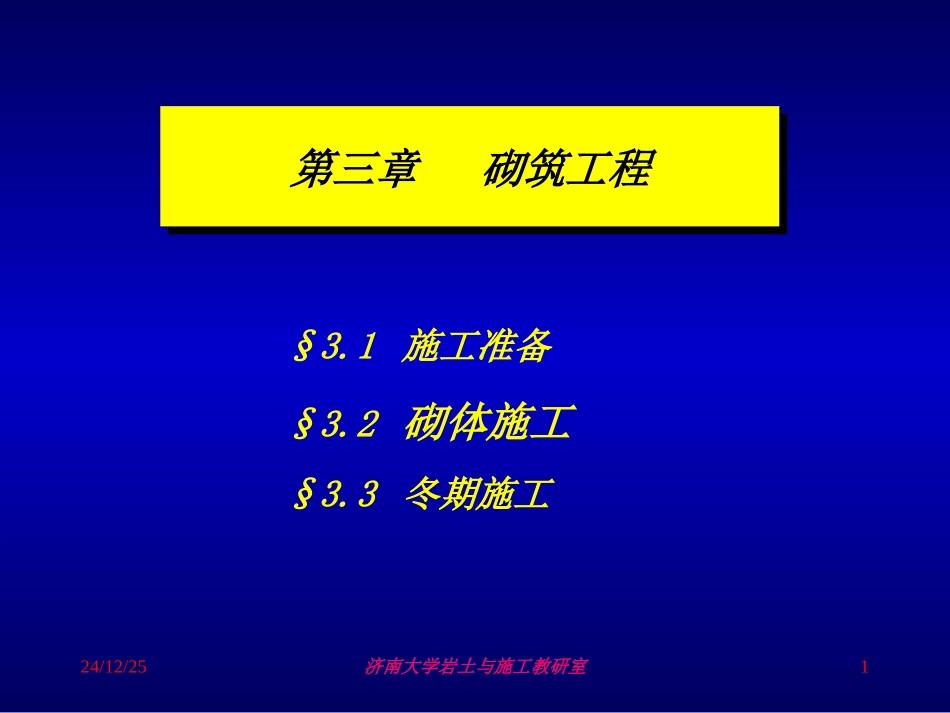

24/12/25济南大学岩土与施工教研室1第三章砌筑工程第三章砌筑工程§3.1施工准备§3.2砌体施工§3.3冬期施工24/12/25济南大学岩土与施工教研室2§3.1施工准备§3.1施工准备3.1.1材料准备（一）砂浆：1、种类：水泥砂浆、混合砂浆2、要求：（1）原材料合格：水泥：不过期，不混用；石灰：生石灰块熟化≮7天，磨细生石灰粉熟化≮2天，严禁用脱水硬化的石灰膏，不得干燥、冻结和污染。砂：中砂、洁净、过筛，≥M5砂浆时——含泥量≯5%，＜M5砂浆时——含泥量≯10%。水：洁净，不含有害物；外加剂：检验、试配24/12/25济南大学岩土与施工教研室3（2）种类及强度等级符合设计要求。配比严格（试配、公布配比、调整、称量），按规定做试块（每层、每250m3、每机、每班、每种≮1组）；（3）稠度适中（烧结普通砖：7～9cm，空心砖、多孔砖6～8cm；空斗墙、拱，普通混凝土、加气混凝土砌体：5～7cm；石砌体：3～5cm）；（4）保水性好（可适当掺入塑化剂）（5）配比准确，搅拌均匀（水泥、塑化剂、氯盐±2%，其它5%；2～3分钟、3～5分钟）；（6）使用时间限制：随拌随用，水泥砂浆、水泥混合砂浆在拌后3、4小时，气温高于30℃时2、3小时。24/12/25济南大学岩土与施工教研室4（二）骨架材料（二）骨架材料1.砖：等级、外观验收①普通粘土砖、灰砂砖、粉煤灰砖240×115×53MU7.5，10，15，20使用前1～2d浇水（含水率10～15%，8～12%）②烧结多孔砖（承重）P型：240×115×90；M型：190×190×90；MU7.5，10，15，20使用前1～2d浇水（含水率10～15%）③烧结空心砖（非承重）240×240×115，300×240×115；MU2，3，524/12/25济南大学岩土与施工教研室52.石材：（MU15、20、30～100九级）①料石——经加工，外观规矩，尺寸均≥200mm；②毛石——未经加工，厚≮150mm，体积≮0.01m3。3.小型砌块：（高180～350）规格:主390×190×190，辅助－－长290、190、90；等级：MU15，10，7.5，5，3.5种类：普通混凝土空心砌块（炎热干燥时，提前喷水湿润）轻骨料混凝土空心砌块（提前2d浇水，含水量5～8%）加气混凝土砌块（砌时向砌筑面适量浇水）4、中型砌块：（高360～900）混凝土空心砌块，粉煤灰硅酸盐砌块（MU100、150）24/12/25济南大学岩土与施工教研室63.1.2搭设砌筑用脚手架3.1.2搭设砌筑用脚手架24/12/25济南大学岩土与施工教研室724/12/25济南大学岩土与施工教研室8（三）、砌体工程的材料运输（垂直）（三）、砌体工程的材料运输（垂直）1.人力运输：–单层——附脚手架的倒料平台；–多层——上料斜道（马道）。2.井架、门架升降机：–高度一般≯30m24/12/25济南大学岩土与施工教研室9(1)井架：构造（钢管扣件式）起吊能力，井孔尺寸:–四柱：0.5t，1.9×1.9m–六柱：1.0t，3.6×1.3m–八柱：1.0t，3.8×1.7m缆风绳：–15m以下一道，以上每10m增设一道–每道4根，30～45°–7～9mm钢丝绳或φ8筋。24/12/25济南大学岩土与施工教研室10以井式升降机主机的运输方案1—井架；2—井架吊臂；3—井架吊笼；4—少先式起重机；5—卷扬机；6—砌块24/12/25济南大学岩土与施工教研室11(2)门架构造：格构式立柱、缆风绳、天轮梁、导轨、吊盘、卷扬机、绳索；性能：–单笼、双笼；–0.6～1.2t；–20~30m缆风绳：15m以下一道，以上每5～6m增设一道；卷扬机：常用0.5～1t，手制动、电磁制动，快速24/12/25济南大学岩土与施工教研室12门架式升降机安装位置示意图24/12/25济南大学岩土与施工教研室13（3）轻型塔吊主要技术参数型号QT20AQT20BQT20CQT20DQT20E额定起重力矩KN.m200最大起重量t2起升高度m2431242424起升速度m/min23/11回转速度r/min0.720.720.520.720.72小车牵引速度m/min20.8平衡重t2.62.62.02.62.6电源380V.50HZ工作温度-20~40℃℃24/12/25济南大学岩土与施工教研室14§3.2砌筑施工工艺§3.2砌筑施工工艺3.2.1砖砌体施工1.砖墙砌筑工艺在防潮层或楼面上用水泥砂浆或C10细石混凝土按标高垫平。按龙门板、外引桩或墙上标志，在基础或砌体表面弹墙轴线、边线、门窗洞口线。（1）抄平放线24/12/25济南大学岩土与施工教研室15（2）排砖撂底：（1）目的：搭接错缝合理；灰缝均匀；减少打砖。（2）要求：...
