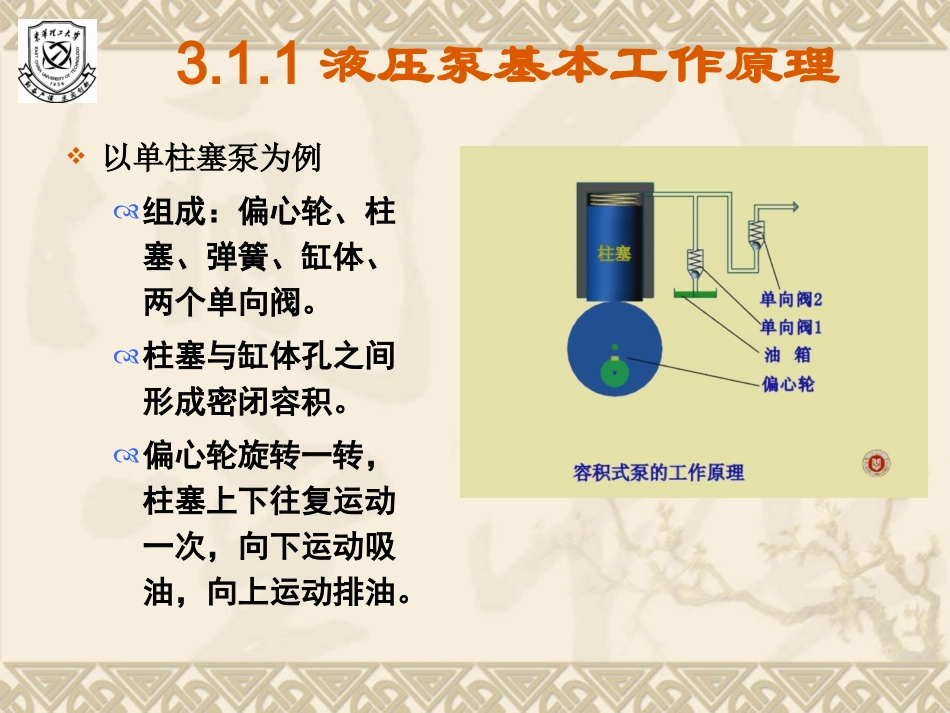

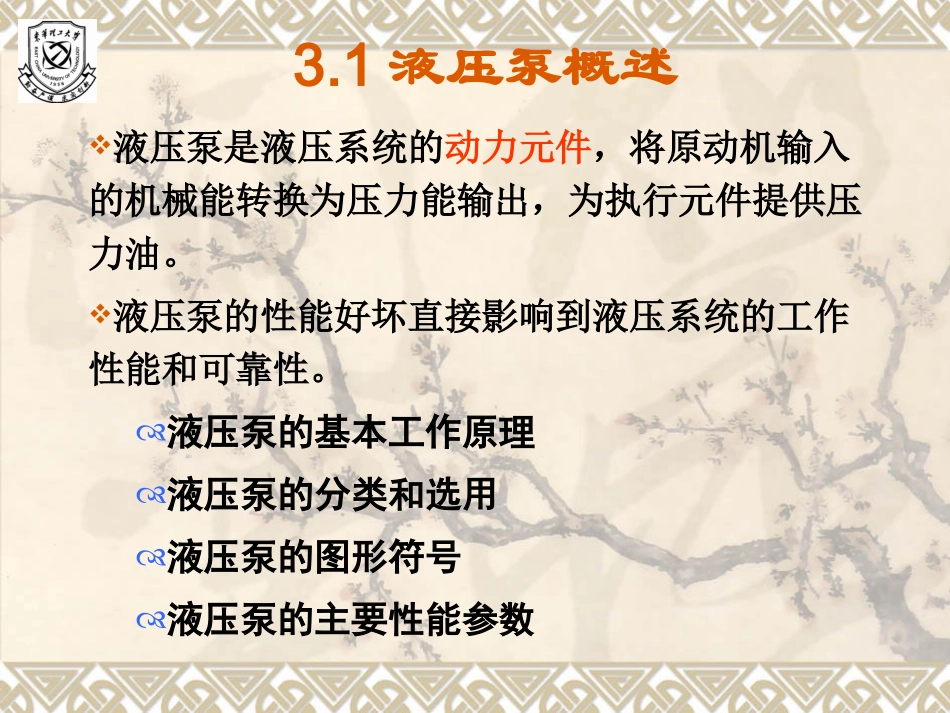

第3章液压泵3.1液压泵概述液压泵是液压系统的动力元件，将原动机输入的机械能转换为压力能输出，为执行元件提供压力油。液压泵的性能好坏直接影响到液压系统的工作性能和可靠性。液压泵的基本工作原理液压泵的分类和选用液压泵的图形符号液压泵的主要性能参数3.1.1液压泵基本工作原理以单柱塞泵为例组成：偏心轮、柱塞、弹簧、缸体、两个单向阀。柱塞与缸体孔之间形成密闭容积。偏心轮旋转一转，柱塞上下往复运动一次，向下运动吸油，向上运动排油。容积式液压泵工作必备条件密封工作腔：必须具有一个由运动件和非运动件所构成的密闭容积；密闭容积的大小随运动件的运动作周期性的变化，容积由小变大——吸油，由大变小——压油；配流装置密闭容积增大到极限时，先要与吸油腔隔开，然后才转为排油；密闭容积减小到极限时，先要与排油腔隔开，然后才转为吸油。单柱塞泵是通过两个单向阀来实现这一要求的。泵排出油量的大小取决于密封腔容积的变化量3.1.2液压泵的分类和选用按运动部件的形状和运动方式分为：齿轮泵，叶片泵，柱塞泵，螺杆泵齿轮泵又分外啮合齿轮泵和内啮合齿轮泵叶片泵又分双作用叶片泵，单作用叶片泵柱塞泵又分径向柱塞泵和轴向柱塞泵按排量能否变量分：定量泵和变量泵单作用叶片泵，径向柱塞泵和轴向柱塞泵可以作变量泵3.1.3液压泵的图形符号3.1.4液压泵的主要性能参数泵的压力工作压力额定压力泵的排量泵的流量理论流量实际流量额定流量泵的功率输入功率输出功率泵的效率容积效率机械效率总效率1.液压泵的压力工作压力p泵工作时的输出油液的实际压力P的大小取决于负载额定压力ps正常工作条件下按实验标准连续运转的最高压力，即泵工作时允许达到的最高压力ps的大小受泵本身的泄漏和结构强度决定当p>ps时，泵过载液压系统的压力分级：2.液压泵的排量、流量排量V泵每转一转理论上应排除的油液体积，常用单位为mL／r排量的大小仅与泵的几何尺寸有关理论流量qt泵在单位时间内理论上排出的油液体积qt=nv，单位为m3/s或L/min。实际流量q泵在单位时间内实际排出的油液体积在泵的出口压力≠0时，因存在泄漏流量Δq，因此q=qt-Δq。额定流量qs泵在额定压力，额定转速下允许连续运转的流量。瞬时理论流量任一瞬时理论输出的流量，一般泵的瞬时理论流量是脉动的。3.泵的功率泵的输入与输出泵的输入：转矩Ti，转速n（机械能）泵的输出：压力p，流量q（液压能）泵的实际功率：输入功率Pi：Pi=Tiω输出功率Po：Po=pq泵的理论功率：忽略能量转化过程中损失的功率，机械能=压力能理论功率Pt=pqt=pVn=Ttω(Tt为理论转矩）4.泵的功率损失（能量损失）容积损失——流量上的损失由泄漏等因素产生泵输出的实际流量q理论转矩Tt。5.泵的效率容积效率ηv——实际流量与理论流量的比值ηv=q/qt=(qt-Δq)/qt=1-Δq/qt机械效率ηm——理论转矩Tt与实际输入转矩Ti的比值ηm=Tt/Ti总效率ηp——输出功率与输入功率的比值η=Po/Pi=pq/Tω=ηvηm3.2齿轮泵类型：外啮合齿轮泵内啮合齿轮泵特点：优点：结构简单，价格低廉；体积小，自吸性能好；对油的污染不敏感，工作可靠，维修方便。缺点：流量脉动大，噪声大，排量不可调。（定量泵）3.2.1外啮合齿轮泵结构组成一对几何参数完全相同的齿轮，齿宽为B，齿数为z泵体前后盖板长短轴1.工作原理密封工作腔（多个）由齿槽、泵体和端盖组成吸油和压油轮齿脱开，密闭容积增大，吸油工作腔转动，油液被带到另一侧轮齿啮合，密闭容积减小，压油2.外啮合齿轮泵的排量、流量计算排量：为两个齿轮的齿间槽容积之和估算：V＝πDhb=2πzm2B实际：V=6.66zm2Bz—齿数，m—齿轮模数，B—齿宽流量：（平均值）q=6.66zm2Bnηv流量脉动：齿轮泵的瞬时流量是脉动的流量脉动率与齿数有关，Z少脉动率...
