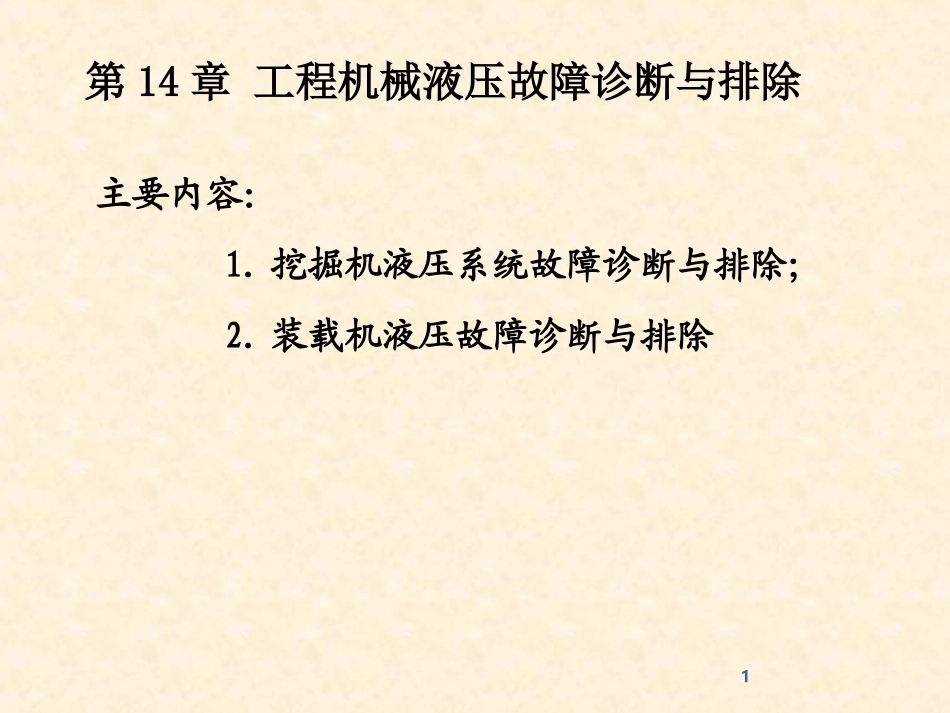

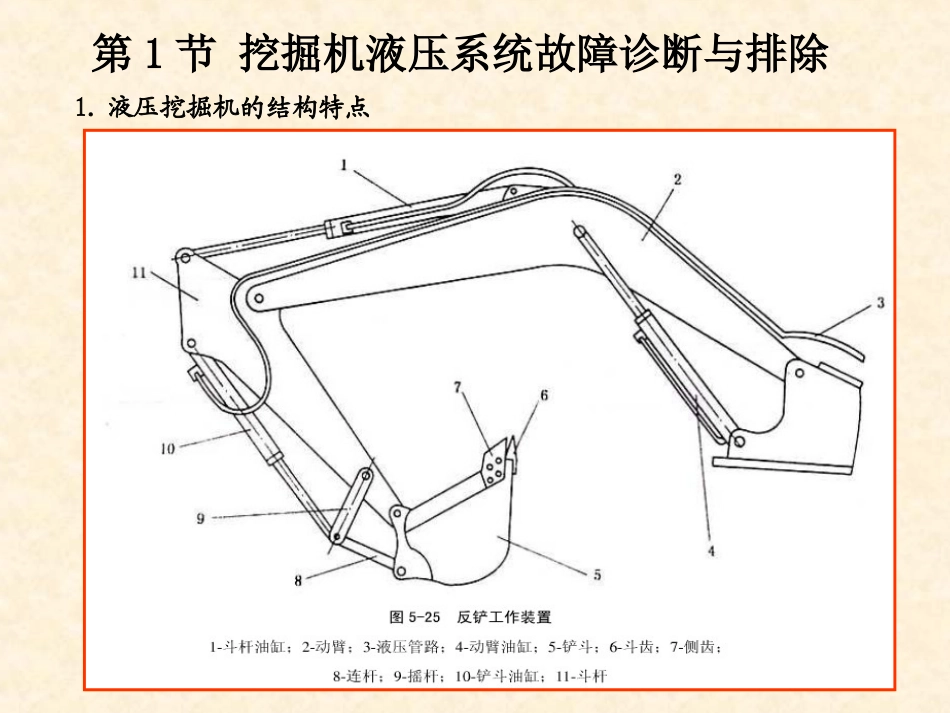

1第14章工程机械液压故障诊断与排除主要内容：1.挖掘机液压系统故障诊断与排除；2.装载机液压故障诊断与排除21.液压挖掘机的结构特点第1节挖掘机液压系统故障诊断与排除31.液压挖掘机的结构特点第1节挖掘机液压系统故障诊断与排除挖掘机工作视频41.液压挖掘机的结构特点其系统工作原理及液压系统框图。第1节挖掘机液压系统故障诊断与排除5第1节挖掘机液压系统故障诊断与排除（补充）先导油路介绍：先导油路通过手柄先导阀(或电控手柄控制比例阀PPC阀)控制相关主阀阀芯运动,引入高压大流量液压油,从而驱动执行元件运动，完成相应动作。视频回转和小臂动作大臂和铲斗动作左右行走动作6第1节挖掘机液压系统故障诊断与排除PPC阀结构介绍。7第1节挖掘机液压系统故障诊断与排除PPC阀结构介绍：8第1节挖掘机液压系统故障诊断与排除PPC阀工作原理介绍：9第1节挖掘机液压系统故障诊断与排除PPC阀工作原理介绍：10第1节挖掘机液压系统故障诊断与排除PPC阀工作原理介绍：11第1节挖掘机液压系统故障诊断与排除PPC阀故障诊断：122.挖掘机的常见故障：(1)整机全部动作故障可能原因：1)液压油不足，吸油油路不畅（如吸油滤芯堵塞），油路吸空等造成液压泵吸油不足或吸不到油，使得整机全部动作发生故障。2)先导油路故障。3)液压泵与发动机之间的传动连接损坏。4)前后液压泵均严重磨损或损坏。5)液压泵的功率调节系统故障。（泵、阀）第1节挖掘机液压系统故障诊断与排除132.挖掘机的常见故障：(1)整机全部动作故障故障检查，应按照先易后难，先外后内的原则进行检查：①先检查液压油量。②如果检查①无异常，再检查先导油路压力。③如果系统仍不正常，此时应分两种情况，一是整机完全没有动作，在操作机器时也没有负荷感觉。这时要检查泵与发动机之间的动力传递部分，如传动花键是否损坏等。二是动作迟缓。这时应检查液压泵的功率调节系统（见补充内容）。第1节挖掘机液压系统故障诊断与排除14液压泵的功率调节系统每台变量泵各有一台独立的恒功率调节器各泵的流量只受泵所在回路的负载压力的控制，与另一回路的负载压力无关。控制简单。负载压力都处于时，才能有效利用发动机功率，且为发动机功率的一半。0maxPPP第1节挖掘机液压系统故障诊断与排除恒功率调节器个数（a，b图）。调节器接受两回路的负载压力，调节压力为。只要时，即可有效利用发动机的全部功率，一台泵不能利用的功率，可以被另一台泵吸收。比分功率调节能更有效利用发动机功率。0(sPP起调压力）12sPPP152.挖掘机的常见故障：(2)某组操纵阀控制的几个动作同时不正常故障原因：1)故障子系统主溢流阀（先导式）故障。--换位对比排除2)故障所在子系统液压泵故障。--换位对比排除（举例见教材411页）3)故障子系统液压泵调节机构故障。故障表现：机器工作时，液压泵工况不随工作装置工况的改变而改变。（举例见教材411页）第1节挖掘机液压系统故障诊断与排除162.挖掘机的常见故障：(3)单个动作故障—排除多个动作公共部分故障可能。--故障在该动作操纵控制部分与执行元件间。故障现象及原因分析：1)动作缓慢无力或完全没有动作（包括来回动作中一个方向的动作故障）。排除：检查先导油路、分路过载阀—操纵阀—执行元件及其他（举例教材412页）第1节挖掘机液压系统故障诊断与排除172.挖掘机的常见故障：(3)单个动作故障2)动作错乱—本质是工作回路应关闭时却有压力油进入到执行元件并使之动作。可能故障点：与故障有关的操纵杆、先导阀、操纵阀心及阀体。排查方法：堵住相应到操纵阀的先导油管后试机，故障消失—故障在操纵杆及先导阀部分；检查阀心是否卡死、过度摩擦磨损或装配错误；检查与阀心配合的阀体和其他元件（如油封）等是否损坏。（举例教材412页）第1节挖掘机液压系统故障诊断与排除18装载机基本结构车架液压系统工作装置驾驶室传动系统发动机罩空调系统动力系统电器系统第2节装载机液压故障诊断与排除19第2节装载机液压故障诊断与排除装载机视频20第2节装载机液压故障诊断与排除我国目前最具代表性的第二代ZL50型轮式装载机的总体结构图。2121第2节装载机液压故障诊断与排除22第2节装载机液压...
