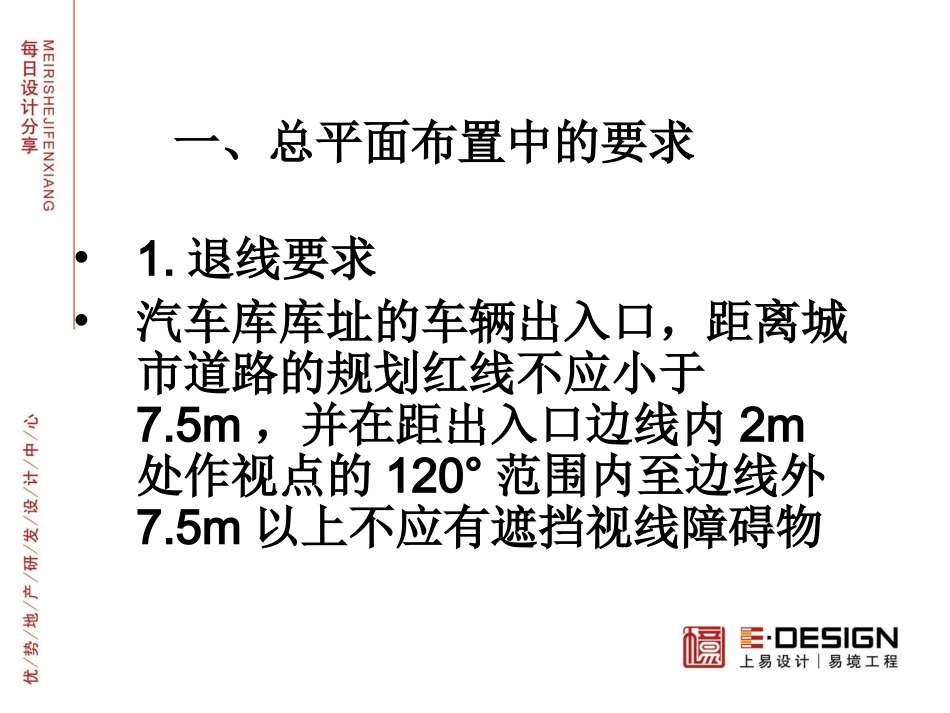

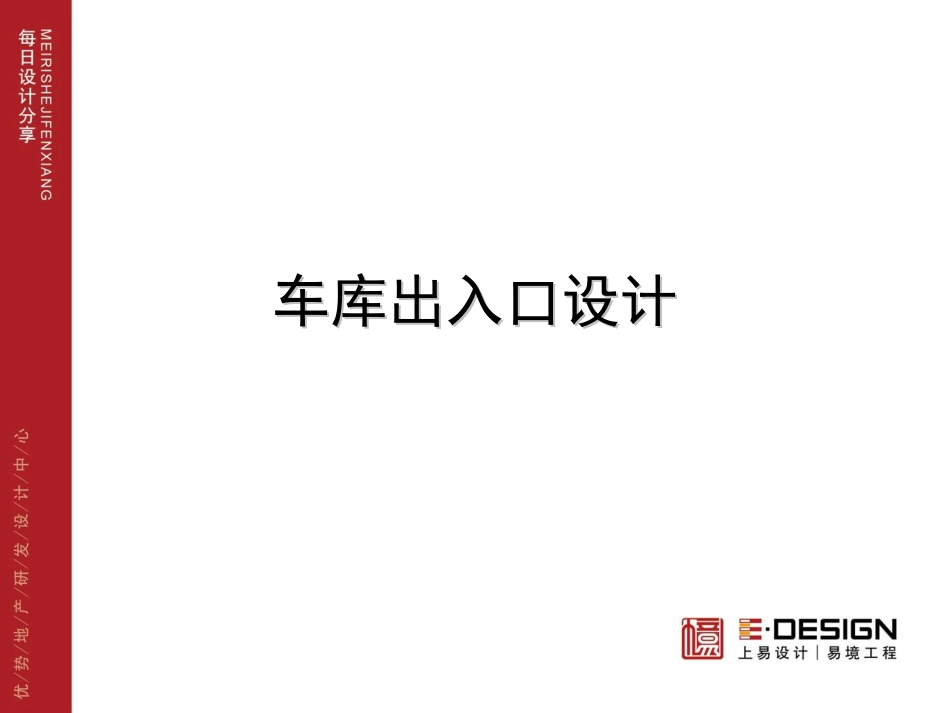

每日设计分享MEIRISHEJIFENXIANG优势地产研发设计中心/2013.3.20车库出入口设计车库出入口设计一、地下储藏层（设备夹层）•1.退线要求•汽车库库址的车辆出入口，距离城市道路的规划红线不应小于7.5m，并在距出入口边线内2m处作视点的120°范围内至边线外7.5m以上不应有遮挡视线障碍物一、总平面布置中的要求一、地下储藏层（设备夹层）•2.两出口距离要求各汽车出入口之间的净距应大于15m(地上)•3.对周边建筑物首层的影响二、出入口数量及坡道形式的布置原则•1.出口数量的要求：根据车库的建筑分类确定所需要的出口数量•大中型汽车库的库址，车辆出入口不应少于2个；特大型汽车库库址，车辆出入口不应少于3个，并应设置人流专用出入口。•3.关于单车道与双车道的常规做法车库出入口车库停车数量出入口数量出入口宽度≤50辆的地下车库一个单车道出入口建筑规范规定的宽度：单车道不应小于5.0M；双车道不应小于7.0M（地面出入口外部的通车道）51~100辆的地下车库一个双车道出入口；或两个单车道出入口51~150辆地上车库（含半地下车库）＞100辆地下车库两个单车道出口；或一单车道一双车道出口；或两双车道出口＞150辆地上车库（含半地下车库）•1.车库出入口宽度：双向行驶时不宜小于6m，单向行驶时不宜小于3.5m。•2.坡道的最小宽度三、宽度的相关规定车库出入口宽度单行3.5M双行6.0M直线坡道单行3.0M(防火疏散单车道4.0M)双行5.5M(防火疏散双车道7.0M)曲线坡道单行3.8M(防火疏散单车道4.0M)双行7.0M(8.5M)•2.坡道的最小宽度•一般车库出入口都是疏散通道，按疏散宽度要求设置，普通双行车道可作为疏散用单车道。1.最小高度2.2垂直（不是垂线）四、宽度的相关规定•2.折板处理的原则五、坡道的设计•1.汽车库内通车道的最大坡度•2.关于缓坡的规定•汽车库内当通车道纵向坡度大于10%时，坡道上、下端均应设缓坡。其直线缓坡段的水平长度不应小于3.6m，缓坡坡度应为坡道坡度的1/2，曲线缓坡段的水平长度不应小于2.4m，曲线的半径不应小于20m，缓坡段的中点为坡道原起点或止点（曲线缓坡实例较少，不做具体讨论）。•同一直线坡道中间坡道12%-15%之间不需做缓坡过渡。关于10%-12%的坡道没有明确规定是否增设缓坡，设计时应尽量避免出现•3.截水沟的设置要求•截水沟主要作用截断地面雨水，避免流入车库，一般在坡道的起点、终点各设置一道。2.关于坡道长度的计算，长度复核简化计算：H/坡度（12%~15%）+3.6，此方法不适用于变坡。*H包含入口处的反坡挡水高度•1.应注意坡道出地面位置的临空防护，应有防护栏杆。•2.坡道应有防滑设计，一般采用水泥条或礓蹅坡道。六、其他
