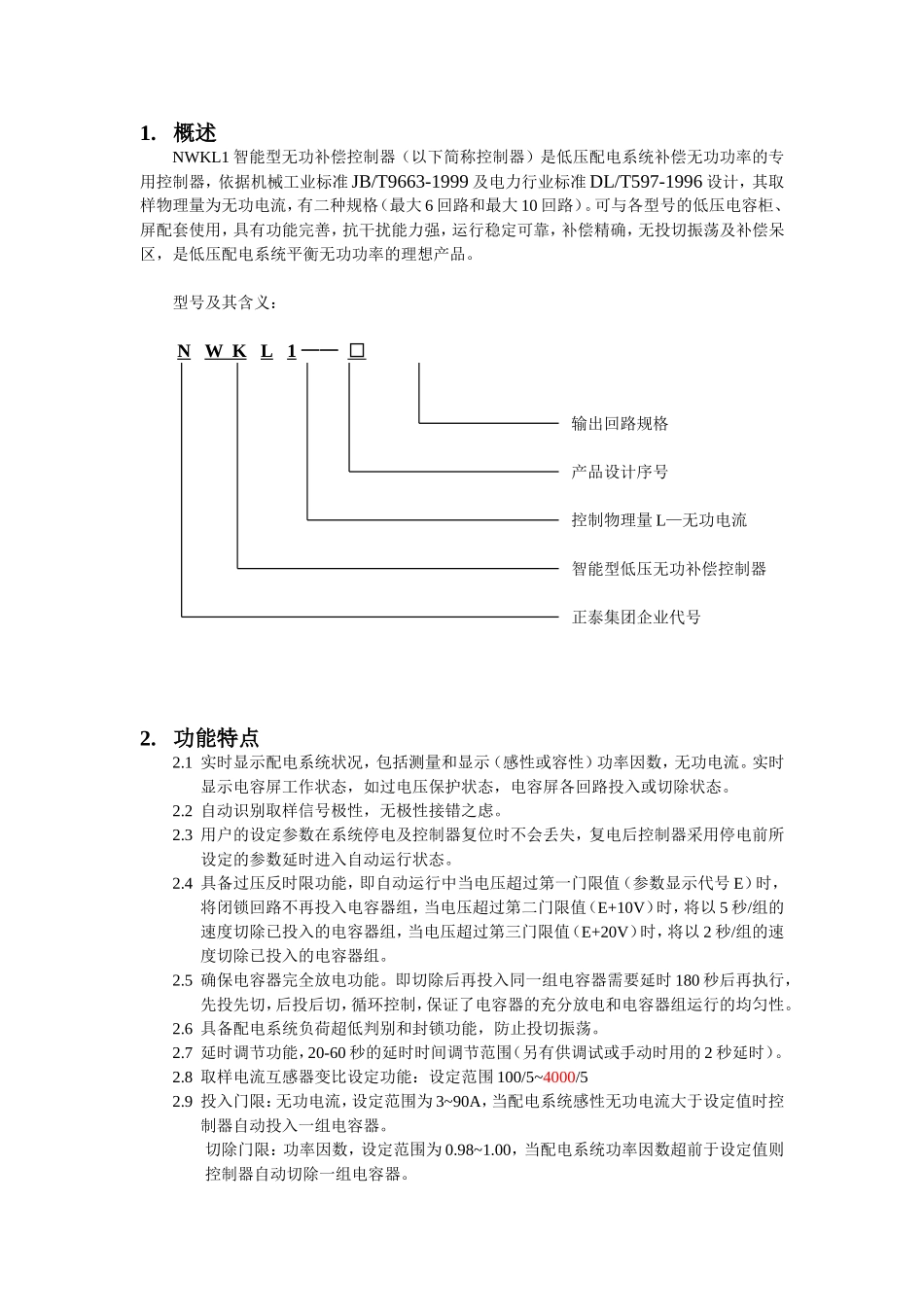

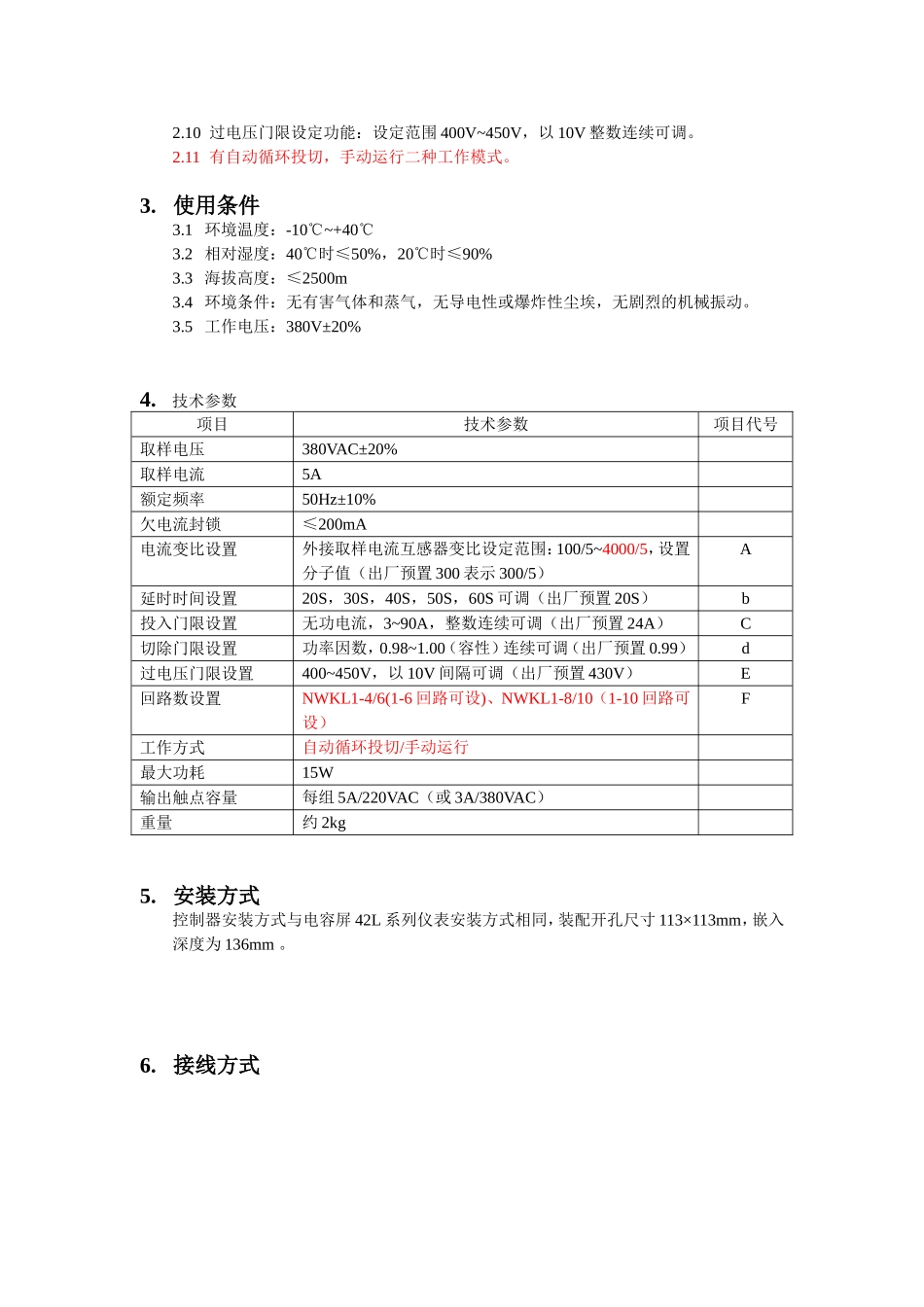

1.概述NWKL1智能型无功补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计，其取样物理量为无功电流，有二种规格（最大6回路和最大10回路）。可与各型号的低压电容柜、屏配套使用，具有功能完善，抗干扰能力强，运行稳定可靠，补偿精确，无投切振荡及补偿呆区，是低压配电系统平衡无功功率的理想产品。型号及其含义：NWKL1——□输出回路规格产品设计序号控制物理量L—无功电流智能型低压无功补偿控制器正泰集团企业代号2.功能特点2.1实时显示配电系统状况，包括测量和显示（感性或容性）功率因数，无功电流。实时显示电容屏工作状态，如过电压保护状态，电容屏各回路投入或切除状态。2.2自动识别取样信号极性，无极性接错之虑。2.3用户的设定参数在系统停电及控制器复位时不会丢失，复电后控制器采用停电前所设定的参数延时进入自动运行状态。2.4具备过压反时限功能，即自动运行中当电压超过第一门限值（参数显示代号E）时，将闭锁回路不再投入电容器组，当电压超过第二门限值（E+10V）时，将以5秒/组的速度切除已投入的电容器组，当电压超过第三门限值（E+20V）时，将以2秒/组的速度切除已投入的电容器组。2.5确保电容器完全放电功能。即切除后再投入同一组电容器需要延时180秒后再执行，先投先切，后投后切，循环控制，保证了电容器的充分放电和电容器组运行的均匀性。2.6具备配电系统负荷超低判别和封锁功能，防止投切振荡。2.7延时调节功能，20-60秒的延时时间调节范围（另有供调试或手动时用的2秒延时）。2.8取样电流互感器变比设定功能：设定范围100/5~4000/52.9投入门限：无功电流，设定范围为3~90A，当配电系统感性无功电流大于设定值时控制器自动投入一组电容器。切除门限：功率因数，设定范围为0.98~1.00，当配电系统功率因数超前于设定值则控制器自动切除一组电容器。2.10过电压门限设定功能：设定范围400V~450V，以10V整数连续可调。2.11有自动循环投切，手动运行二种工作模式。3.使用条件3.1环境温度：-10℃~+40℃3.2相对湿度：40℃时≤50%，20℃时≤90%3.3海拔高度：≤2500m3.4环境条件：无有害气体和蒸气，无导电性或爆炸性尘埃，无剧烈的机械振动。3.5工作电压：380V±20%4.技术参数项目技术参数项目代号取样电压380VAC±20%取样电流5A额定频率50Hz±10%欠电流封锁≤200mA电流变比设置外接取样电流互感器变比设定范围：100/5~4000/5，设置分子值（出厂预置300表示300/5）A延时时间设置20S，30S，40S，50S，60S可调（出厂预置20S）b投入门限设置无功电流，3~90A，整数连续可调（出厂预置24A）C切除门限设置功率因数，0.98~1.00（容性）连续可调（出厂预置0.99）d过电压门限设置400~450V，以10V间隔可调（出厂预置430V）E回路数设置NWKL1-4/6(1-6回路可设)、NWKL1-8/10（1-10回路可设）F工作方式自动循环投切/手动运行最大功耗15W输出触点容量每组5A/220VAC（或3A/380VAC）重量约2kg5.安装方式控制器安装方式与电容屏42L系列仪表安装方式相同，装配开孔尺寸113×113mm，嵌入深度为136mm。6.接线方式注：实线和虚线分别表示接触器线圈电压为220V和380V的接线方式。接线说明：6.1接线端子“US1”、“US2”为取样电压，必须接相电压380V。6.2接线端子“IS1”、“IS2”为取样电流，必须取自总负载电流的互感器输出，并与“US1”、“US2”不同相。（A相电流，B、C相电压；B相电流，A、C相电压；C相电流，A、B相电压）6.3接线端子“”为接地端子，此端子必须可靠接地。6.4接线端子“COM”为控制器1~10组输出的公共电源端，接线端子“1~10”为输出控制线，分别控制电容屏各补偿回路的接触器。6.5当接触器J的线圈电压为220V时，采用如上图的接线方式（实线所示），当接触器J线圈电压为380时，将线圈接N相改为接C相（如图中虚线所示，）。推荐采用线圈电压为220V的接触器。6.6用户必须外接自备熔断器FU1~3，FU1熔芯额定电流为5A，FU2、FU3熔芯额定电流为1A。7.操作面板图解7.1LED数码管显示复位时显示“CAL”参数设置时，左一位数码管显示参数代号，其余数码管显示该数值大小。自动运行中，...
