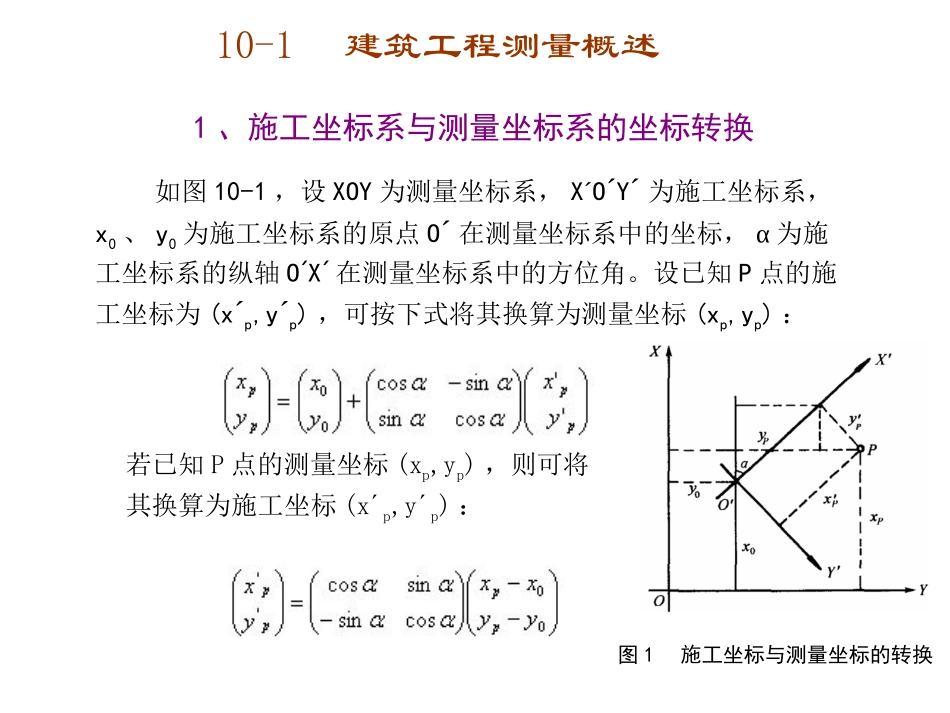

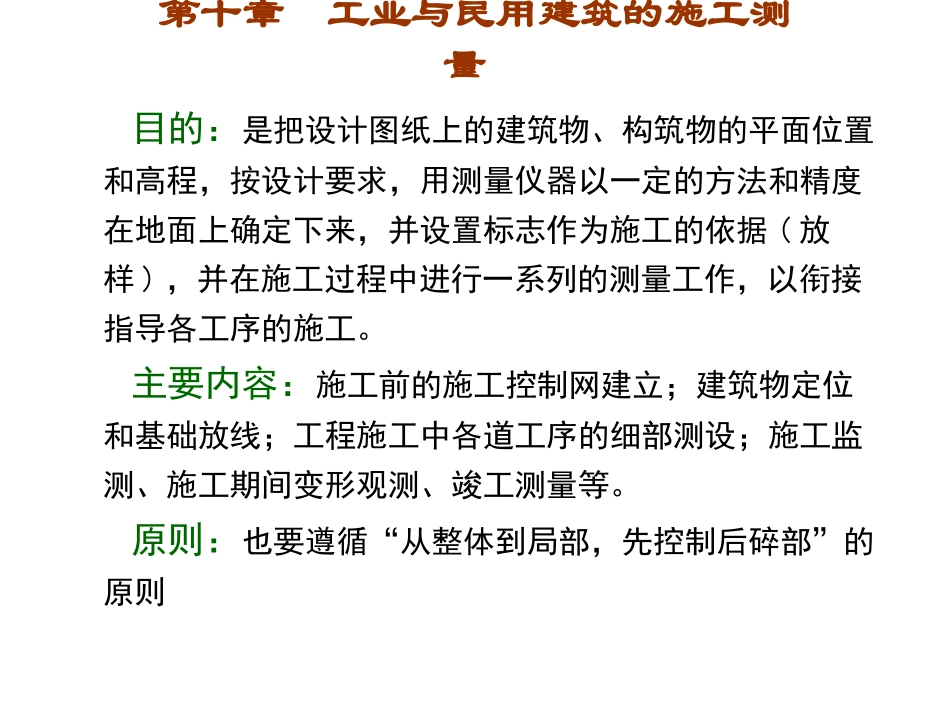

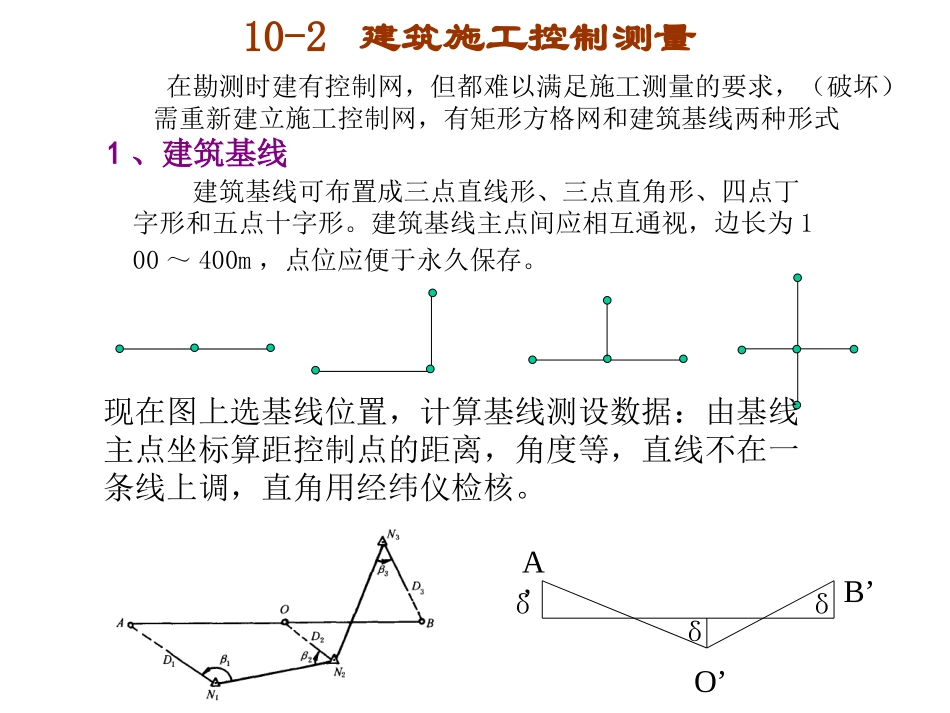

第十章工业与民用建筑的施工测量目的：是把设计图纸上的建筑物、构筑物的平面位置和高程，按设计要求，用测量仪器以一定的方法和精度在地面上确定下来，并设置标志作为施工的依据(放样)，并在施工过程中进行一系列的测量工作，以衔接指导各工序的施工。主要内容：施工前的施工控制网建立；建筑物定位和基础放线；工程施工中各道工序的细部测设；施工监测、施工期间变形观测、竣工测量等。原则：也要遵循“从整体到局部，先控制后碎部”的原则10-1建筑工程测量概述1、施工坐标系与测量坐标系的坐标转换如图10-1，设XOY为测量坐标系，X´O´Y´为施工坐标系，x0、y0为施工坐标系的原点O´在测量坐标系中的坐标，α为施工坐标系的纵轴OX´´在测量坐标系中的方位角。设已知P点的施工坐标为(x´p,y´p)，可按下式将其换算为测量坐标(xp,yp)：若已知P点的测量坐标(xp,yp)，则可将其换算为施工坐标(x´p,y´p)：图1施工坐标与测量坐标的转换10-2建筑施工控制测量在勘测时建有控制网，但都难以满足施工测量的要求，（破坏）需重新建立施工控制网，有矩形方格网和建筑基线两种形式1、建筑基线建筑基线可布置成三点直线形、三点直角形、四点丁字形和五点十字形。建筑基线主点间应相互通视，边长为100～400m，点位应便于永久保存。现在图上选基线位置，计算基线测设数据：由基线主点坐标算距控制点的距离，角度等，直线不在一条线上调，直角用经纬仪检核。A’O’B’δδδ3．建筑方格网主轴线的测设方格网经常分两级，所谓主轴线即首级，常采用十字、口字、田字形。放样主点后放样主轴线。4．建筑方格网的详细测设放样主轴线后加密方格网，检查各直角，交点间距离。2、建筑方格网建筑方格网布设时应注意以下几点：(l)方格网的主轴线应布设在整个场区中部，并与拟建主要建筑物的基本轴线一致或平行；(2)方格网的转折角应严格成90°；(3)方格网的边长一般为l00～200m，边长的相对精度一般为1/l0000～l/20000；(4)方格网的边应保证通视，点位标石应埋设牢固，以便能长期保存。AOBMN10-3民用建筑施工测量•一、测设前的准备工作•1）熟悉图纸（总平面图、建筑平面图、基础平面图、基础详图）•2）现场踏勘•3）平整、清理施工现场•4）拟定测设计划、绘制草图、计算测设数据10-3民用建筑施工测量二、主轴线测设（定位）（1）．根据建筑红线（建筑控制线：任何建筑物不得超过，有时与道路红线重合，有时后退）测设主轴线（红线做基线量距离）图3根据建筑基线测设主轴线（2）．根据建筑方格网测设主轴线（3）．根据与现有建筑物关系测设主轴线图4根据现有建筑物测设主轴线三：龙门板和控制桩的设置轴线交点桩在开挖基坑时将被破坏，延长，有两种方法：龙门板法、轴线控制桩法（书）四、基础施工测量(1)基础开挖线：从轴线左右放基础宽，并考虑放坡，用白灰或白线（2）．基槽抄平（3）．垫层高程控制（4）．防水层抄平10-3多层民用建筑施工测量l0-4工业厂房柱列、柱基施工测量1、先测设矩形控制网再根据柱列与控制网间的距离关系测设柱列轴线：量距、钉木桩、小钉图l0-l5柱列轴线与柱基的测设在柱列轴线上置两台经纬仪，交出柱基位置，用白灰标出基坑边线。在进行柱基测设时，应注意定位轴线不一定都是基础中心线，有时一个厂房的柱基类型不一，尺寸各异，放样时应特别注意。3．基坑的高程测设4．基础模板的定位图l0-l6杯型基础2、柱基的测设10-5：厂房构件安装测量一：柱子安装测量(l)柱子安装前的准备工作（基础轴线、柱身轴线标定)(2)柱长检查与基底找平（量牛腿面至柱底距离(3)柱子安装时的竖直校正（在两垂直轴线观测柱子轴线是否铅垂）图l0-17柱子的竖直校正①在施工现场进行柱子校正测量时，由于施工现场障碍物多，或因柱子间距短，仪器无法仰视，故往往将仪器偏离柱中心线一边来进行校正较为方便。但这种做法只能在柱子上下中心点在同一垂直面上时应用，如果柱子上下中心点不在同一垂直面上，就不能用此法。②吊装和校正柱子都是露天作业，受到风吹日晒的影响。如某工程项目曾发生一列柱子校正后隔了一天全部发生偏斜，超过了允许误差范围的现象，查找原因，发现在夏天柱子一直受阳光曝晒，...
