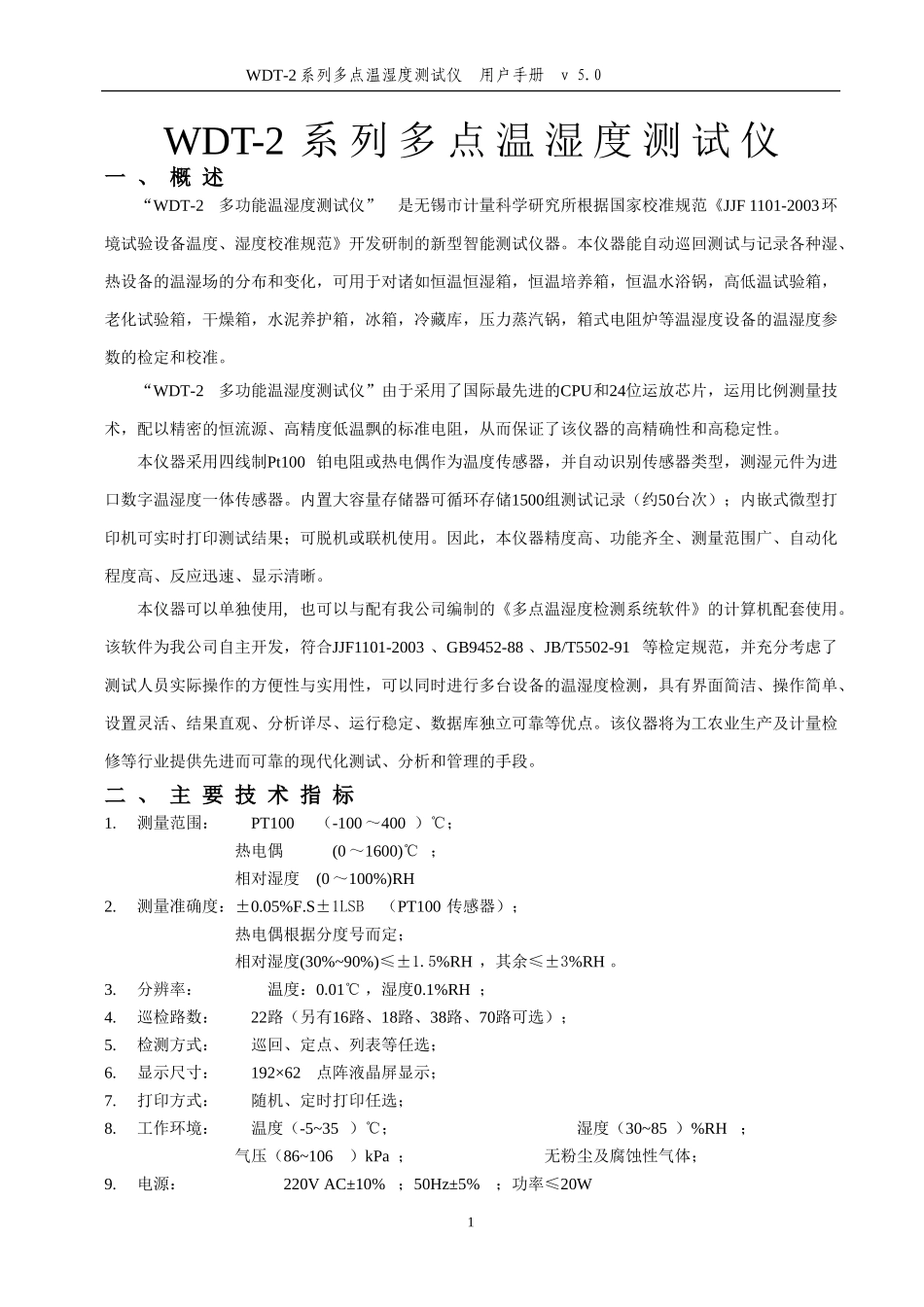

WDT-2系列多点温湿度测试仪用户手册v5.0WDT-2系列多点温湿度测试仪一、概述“WDT-2多功能温湿度测试仪”是无锡市计量科学研究所根据国家校准规范《JJF1101-2003环境试验设备温度、湿度校准规范》开发研制的新型智能测试仪器。本仪器能自动巡回测试与记录各种湿、热设备的温湿场的分布和变化，可用于对诸如恒温恒湿箱，恒温培养箱，恒温水浴锅，高低温试验箱，老化试验箱，干燥箱，水泥养护箱，冰箱，冷藏库，压力蒸汽锅，箱式电阻炉等温湿度设备的温湿度参数的检定和校准。“WDT-2多功能温湿度测试仪”由于采用了国际最先进的CPU和24位运放芯片，运用比例测量技术，配以精密的恒流源、高精度低温飘的标准电阻，从而保证了该仪器的高精确性和高稳定性。本仪器采用四线制Pt100铂电阻或热电偶作为温度传感器，并自动识别传感器类型，测湿元件为进口数字温湿度一体传感器。内置大容量存储器可循环存储1500组测试记录（约50台次）；内嵌式微型打印机可实时打印测试结果；可脱机或联机使用。因此，本仪器精度高、功能齐全、测量范围广、自动化程度高、反应迅速、显示清晰。本仪器可以单独使用,也可以与配有我公司编制的《多点温湿度检测系统软件》的计算机配套使用。该软件为我公司自主开发，符合JJF1101-2003、GB9452-88、JB/T5502-91等检定规范，并充分考虑了测试人员实际操作的方便性与实用性，可以同时进行多台设备的温湿度检测，具有界面简洁、操作简单、设置灵活、结果直观、分析详尽、运行稳定、数据库独立可靠等优点。该仪器将为工农业生产及计量检修等行业提供先进而可靠的现代化测试、分析和管理的手段。二、主要技术指标1.测量范围：PT100（-100～400）℃；热电偶(0～1600)℃；相对湿度(0～100%)RH2.测量准确度：±0.05%F.S±1LSB（PT100传感器）；热电偶根据分度号而定；相对湿度(30%~90%)≤±1.5%RH，其余≤±3%RH。3.分辨率：温度：0.01℃，湿度0.1%RH；4.巡检路数：22路（另有16路、18路、38路、70路可选）；5.检测方式：巡回、定点、列表等任选；6.显示尺寸：192×62点阵液晶屏显示；7.打印方式：随机、定时打印任选；8.工作环境：温度（-5~35）℃；湿度（30~85）%RH；气压（86~106）kPa；无粉尘及腐蚀性气体；9.电源：220VAC±10%；50Hz±5%；功率≤20W1WDT-2系列多点温湿度测试仪用户手册v5.010.外形尺寸：248×320×68mm；重量：约2.6kg11.传感器类别●四线制精密铂电阻（PT100）温度传感器，导线有低温线、中温线、高温线和铠装线四种，导线长度标准为5米，如需改动，需先行通知：☆低温线（AF250）：使用范围-60～230℃，由四根单股线径为1㎜组成，优点是线细，柔性好，防水,防腐，不易折断，从被检设备的门中穿过而又不影响密封，保证测试数据的正确性。☆中温线：使用范围-100～300℃，导线外径为5㎜，外裹金属屏蔽层，优点是抗干扰能力强，耐温高，防水,防腐，缺点是线径粗，影响被检设备的密封性能。☆高温线：使用范围-100～450℃，导线外径为5㎜，外裹金属屏蔽层，优点是抗干扰能力强，耐温高，缺点是线径粗，不防水。☆以上传感器精度为：100℃内≤±0.15℃，200℃内≤±0.25℃，以此类推。●热电偶主要用于箱式电阻炉等需要测量高温的仪器设备，但因大部分该类设备的没有专用通口而门既厚实又密封性好，因此我们特地制作了外径为φ0.5、1.0、1.5mm等各种直径的微细铠装热电偶，优点是线细，柔性好，防水,防腐，不易折断，从被检设备的门中穿过而又不影响密封，缺点是耐温低，成本高●数字温湿度一体传感器，采用了瑞士原装进口元件，它具有精度高、长期稳定好、超快响应等优点，并支持温度、湿度6点法标定。有±1.5%、2.0%、3.0%RH三种精度规格。三、结构特征本仪器由主机和传感器两部分组成。主机采用金属机箱，温湿度传感器通过航空插头与主机连接。温度传感器（PT100和热电偶）的航空插头直径为16㎜，温湿度传感器航空插头直径为12㎜。微型打印机为超小型的EPSON-150点阵式打印机。图1其结构如图一所示：1、机壳2、液晶显示屏3、操作按键4、前面框5、打印机6、温度传感器接口7、湿度传感器接口8、USB接口2WDT-2系列多点温湿度测试仪用户手册v5.09、电源...
