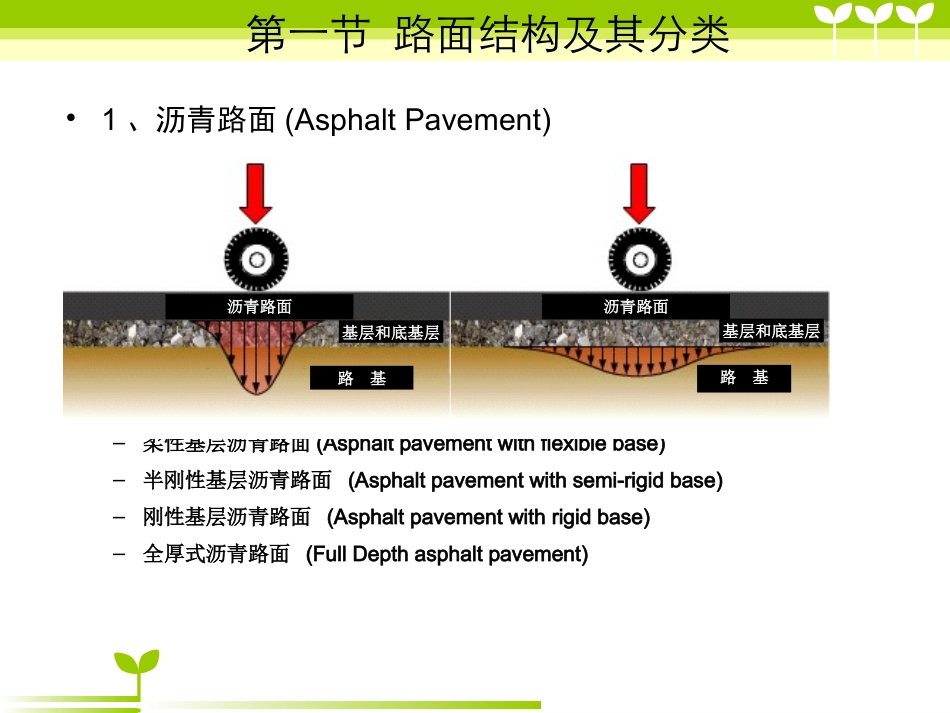

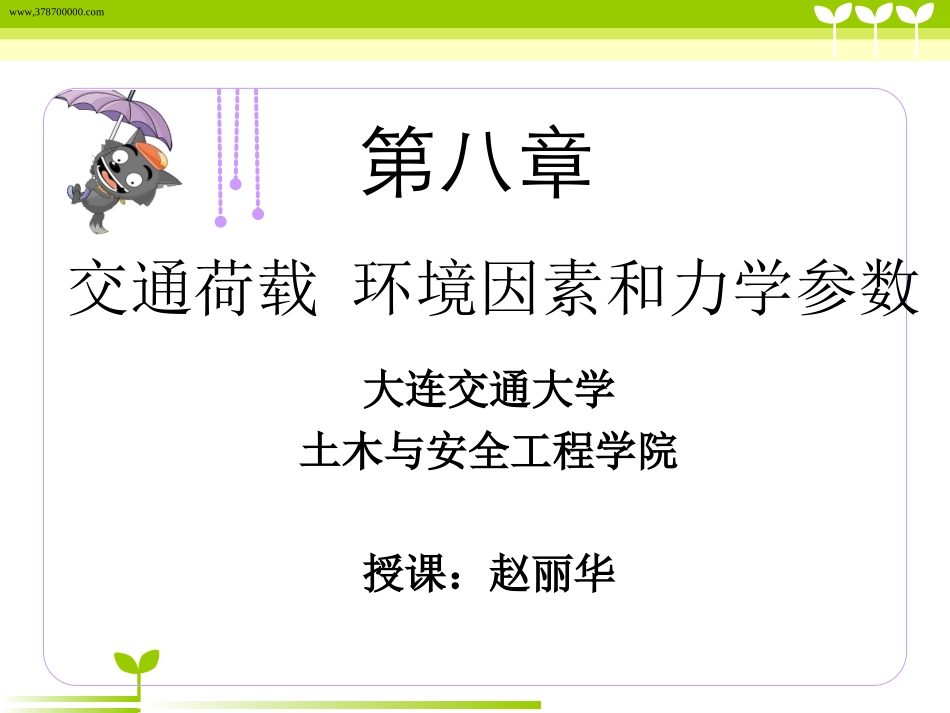

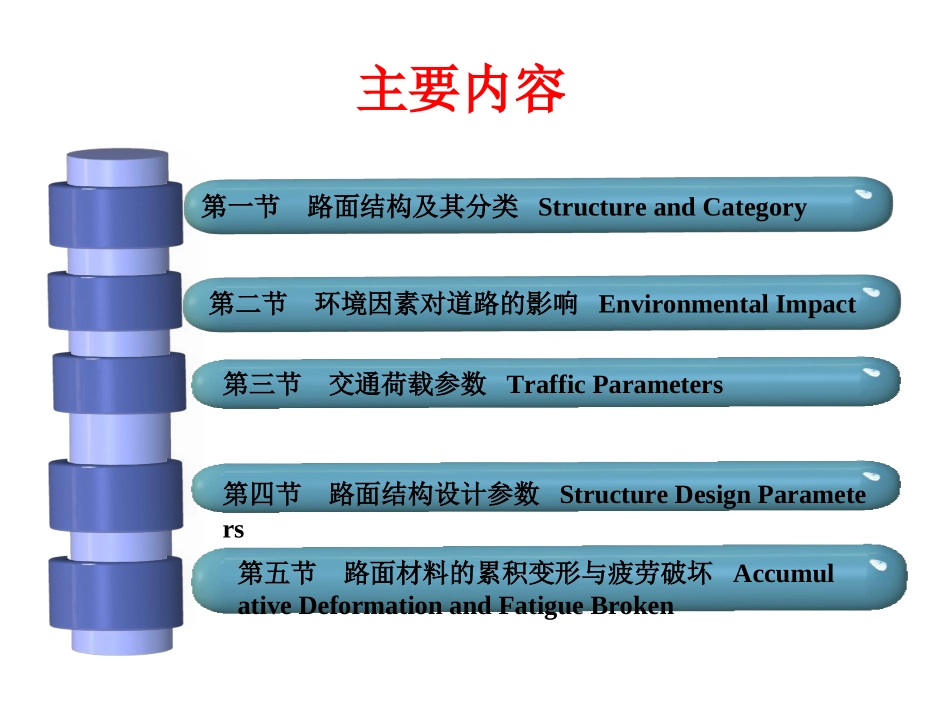

www,378700000.com第八章交通荷载环境因素和力学参数大连交通大学土木与安全工程学院授课：赵丽华主要内容第二节环境因素对道路的影响EnvironmentalImpact第三节交通荷载参数TrafficParameters第四节路面结构设计参数StructureDesignParameters第五节路面材料的累积变形与疲劳破坏AccumulativeDeformationandFatigueBroken第一节路面结构及其分类StructureandCategory第一节路面结构及其分类•1、沥青路面(AsphaltPavement)–柔性基层沥青路面(Asphaltpavementwithflexiblebase)–半刚性基层沥青路面(Asphaltpavementwithsemi-rigidbase)–刚性基层沥青路面(Asphaltpavementwithrigidbase)–全厚式沥青路面(FullDepthasphaltpavement)沥青路面沥青路面基层和底基层基层和底基层路基路基半刚性基层沥青路面结构土基(A级或B级）沥青AC-25Sup-256cm-8cm(A级或B级或改性）沥青AC-20Sup-196cm-8cm(A级或改性）沥青AC-13Sup-13SMA-134cm水泥稳定碎石或二灰碎石30cm-40cm二灰土或石灰土20cm-40cm2、我国常用的高速公路沥青路面的结构第一节路面结构及其分类•3、水泥混凝土路面（水泥路面）–普通混凝土（JPCP）–钢筋混凝土（JRCP）–连续配筋混凝土（CRCP）–钢纤维混凝土–预应力混凝土、装配式混凝土、碾压混凝土水泥混凝土路面路基基层由于行车荷载、自然因素等对路面的影响随深度的增加而逐渐减弱，路面的强度、抗变形能力和稳定性也应随深度而逐渐降低要求，因此，路面的结构应分层铺筑、分为若干层次结构，并按各结构层次的特定状况进行相应的材料要求。◆4、路面的结构层次与材料要求第一节路面结构及其分类路面结构按照使用要求、受力状况、土基支承条件和自然因素影响程度的不同分成若干层次，通常按照各个层位功能的不同划分为面层、基层和垫层三个层次，基层中包括底基层在内。面层：直接同行车荷载、大气接触，承受较大的行车荷载作用（包括冲击），同时受到降水、气温等的影响。与其它层次相比，它应具有较高的结构强度、抗变形能力，较好的水稳定性和温度稳定性，而且应耐磨、不透水、抗滑、平整（另外还应能适应基层开裂对其影响或旧路面病害的反映）。材料的使用应能适应此功能要求。◆4、路面的结构层次与材料要求第一节路面结构及其分类基层：主要承受由面层传来的车辆荷载垂直力并将其扩散到下面的垫层及土基，是路面结构的主要承重层（对于沥青路面）或重要功能层（对于水泥砼路面），因此，它也应具有足够的强度与刚度，并应具有良好的扩散应力的能力；基层受大气影响较面层小，但仍可能被面层渗入雨水浸湿或地下水影响，也可受温度影响变形，因此仍应具有足够的水温稳定性；同时，为保证面层平整，它还应具有较好的平整度。垫层：垫层介于基层和土基之间，它可改善土基的湿度和温度状况、使面层与基层免受土基水温状况变化的不良影响或保护土基处于稳定状态；同时，也可扩散基层传递的荷载应力、减小土基的应力与变形，并可阻止路基土挤入基层。一般垫层修于特定状况道路工程结构中，如防砂土基础挤入基层、软土地基扩散应力、冻土保温隔温等。◆4、路面的结构层次与材料要求第一节路面结构及其分类面层：用水泥混凝土、沥青混凝土、沥青碎石、泥灰结石、块料等材料。基层（包括底基层）：材料主要有各种结合料稳定土或稳定碎石、贫水泥砼、天然砂砾、碎石/块石/片石/砾石、工业废渣结合混合料等。当用不同材料修筑基层时，最下层的统一材料层称为底基层，它可就近使用当地的材料或土。路基及垫层：材料主要有松散粒料类透水层或稳定土等稳定隔离层。◆4、路面的结构层次与材料要求第一节路面结构及其分类路面等级面层材料类型适用的技术等级高级沥青混凝土，水泥混凝土高速、一级、二级、三级、四级次高级沥青贯入式，沥青碎石，沥青表面处治，整齐石块或条石二级、三级、四级中级碎、砾石（泥结或级配），半整齐块石，其它粒料三级、四级低级粒料加固土，其它当地材料加固或改善土，不整齐石块四级第一节路面结构及其分类路面类型可从不同角度来进行划分，一般常按照面层所用的材料来进行区分，如水泥混凝土路面、沥青路面、砂石路面等等。但在工程设计中，则...
