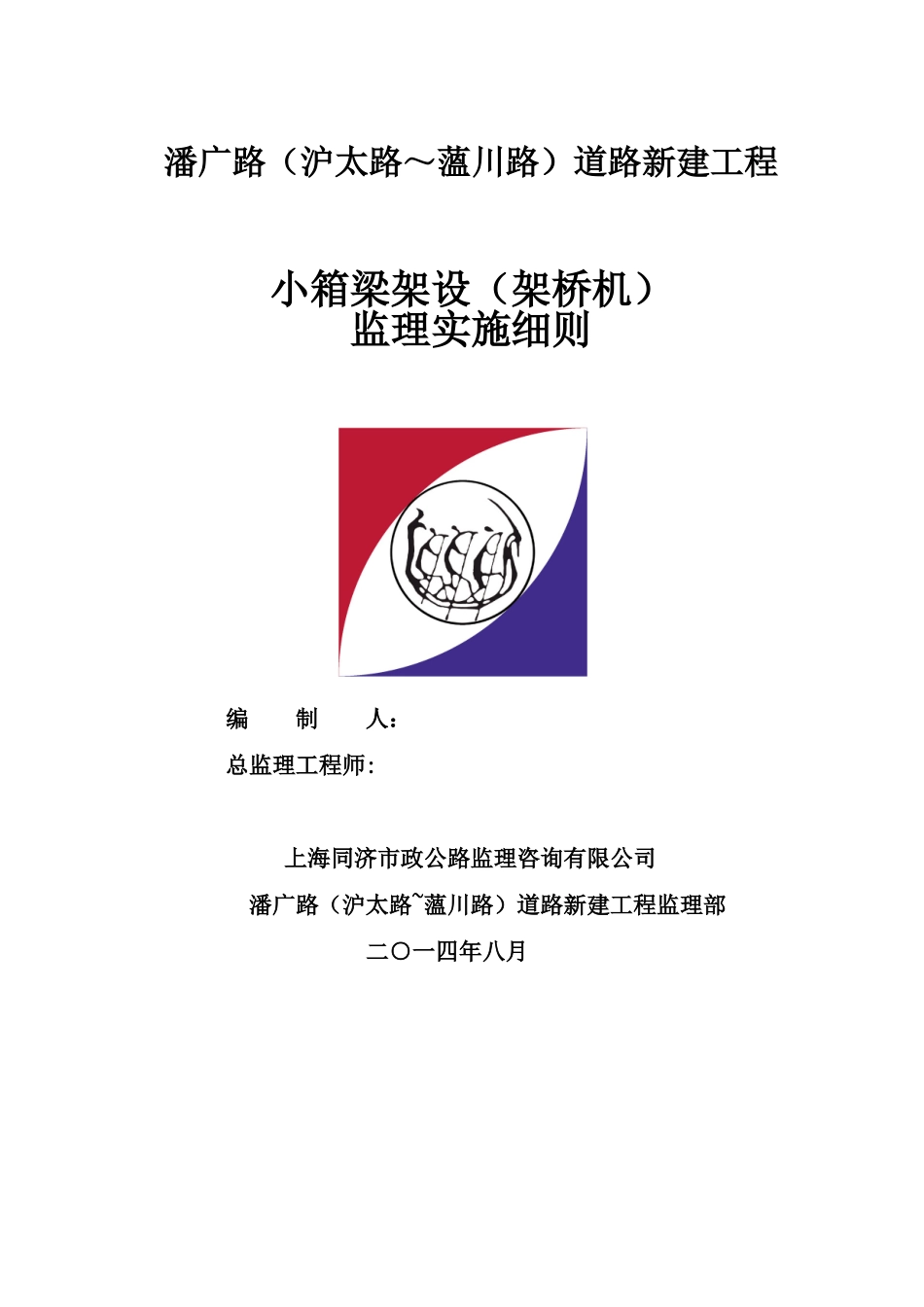

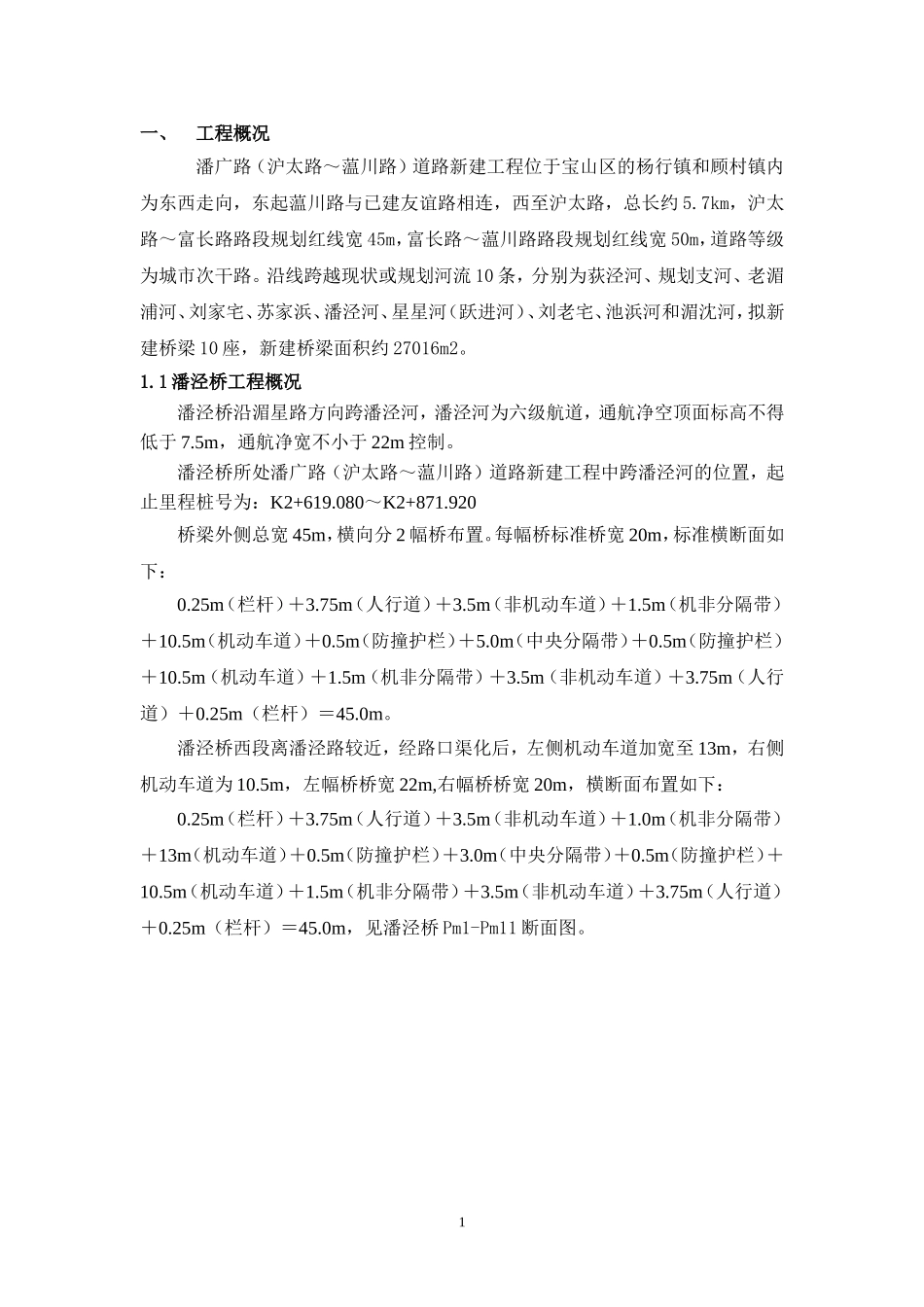

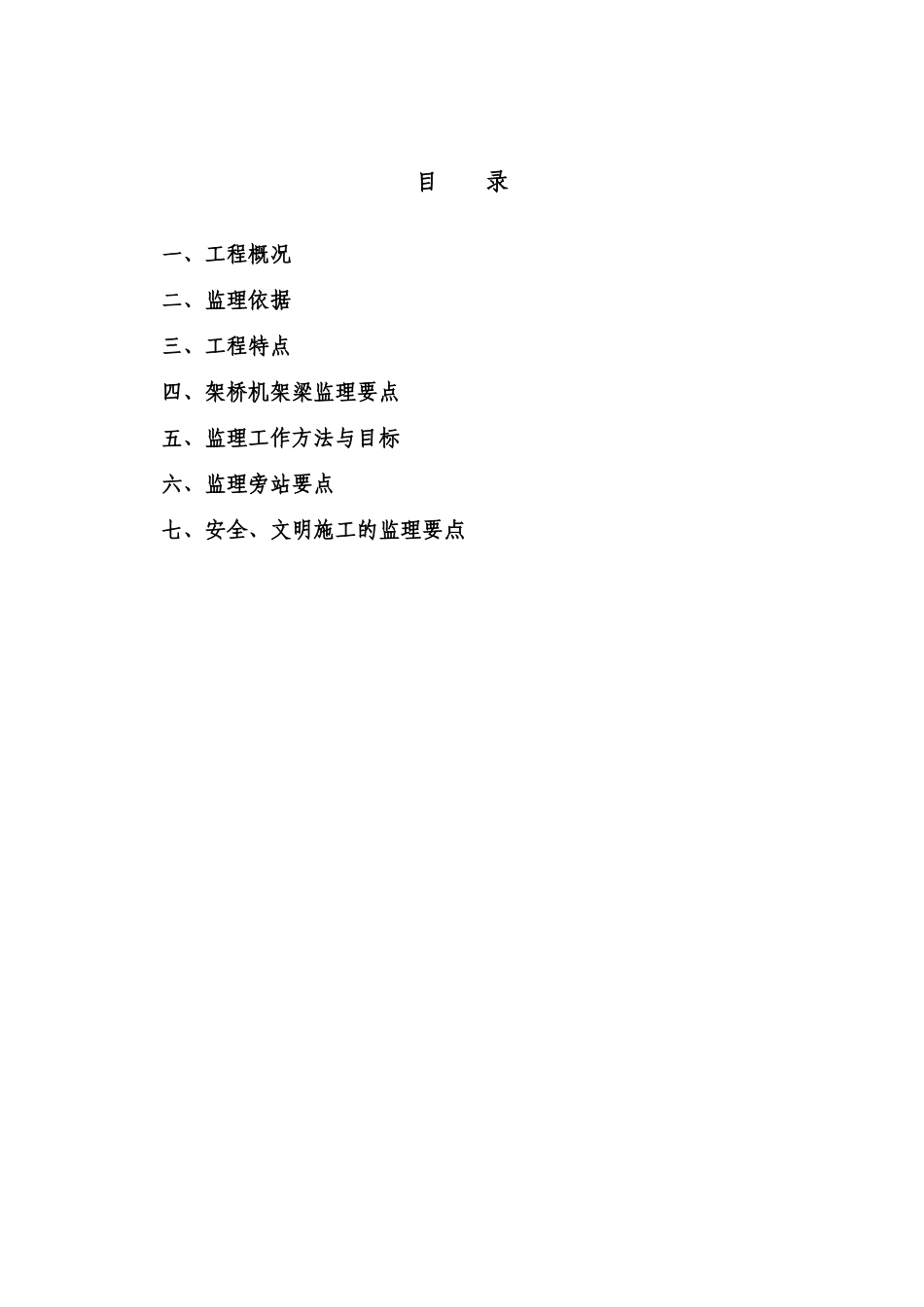

潘广路（沪太路～薀川路）道路新建工程小箱梁架设（架桥机）监理实施细则编制人：总监理工程师:上海同济市政公路监理咨询有限公司潘广路（沪太路~薀川路）道路新建工程监理部二○一四年八月目录一、工程概况二、监理依据三、工程特点四、架桥机架梁监理要点五、监理工作方法与目标六、监理旁站要点七、安全、文明施工的监理要点一、工程概况潘广路（沪太路～蕰川路）道路新建工程位于宝山区的杨行镇和顾村镇内为东西走向，东起蕰川路与已建友谊路相连，西至沪太路，总长约5.7km，沪太路～富长路路段规划红线宽45m，富长路～蕰川路路段规划红线宽50m，道路等级为城市次干路。沿线跨越现状或规划河流10条，分别为荻泾河、规划支河、老湄浦河、刘家宅、苏家浜、潘泾河、星星河（跃进河）、刘老宅、池浜河和湄沈河，拟新建桥梁10座，新建桥梁面积约27016m2。1.1潘泾桥工程概况潘泾桥沿湄星路方向跨潘泾河，潘泾河为六级航道，通航净空顶面标高不得低于7.5m，通航净宽不小于22m控制。潘泾桥所处潘广路（沪太路～蕰川路）道路新建工程中跨潘泾河的位置，起止里程桩号为：K2+619.080～K2+871.920桥梁外侧总宽45m，横向分2幅桥布置。每幅桥标准桥宽20m，标准横断面如下：0.25m（栏杆）＋3.75m（人行道）＋3.5m（非机动车道）＋1.5m（机非分隔带）＋10.5m（机动车道）＋0.5m（防撞护栏）＋5.0m（中央分隔带）＋0.5m（防撞护栏）＋10.5m（机动车道）＋1.5m（机非分隔带）＋3.5m（非机动车道）＋3.75m（人行道）＋0.25m（栏杆）＝45.0m。潘泾桥西段离潘泾路较近，经路口渠化后，左侧机动车道加宽至13m，右侧机动车道为10.5m，左幅桥桥宽22m,右幅桥桥宽20m，横断面布置如下：0.25m（栏杆）＋3.75m（人行道）＋3.5m（非机动车道）＋1.0m（机非分隔带）＋13m（机动车道）＋0.5m（防撞护栏）＋3.0m（中央分隔带）＋0.5m（防撞护栏）＋10.5m（机动车道）＋1.5m（机非分隔带）＋3.5m（非机动车道）＋3.75m（人行道）＋0.25m（栏杆）＝45.0m，见潘泾桥Pm1-Pm11断面图。1潘泾桥立面图潘泾桥纵断面布置图1.2荻径桥概况荻泾桥为9跨桥，桥梁总长为207.888m，桩号为K0+375.016～K0+582.094,跨径为9*23m，为3跨一联。桥梁外侧总宽45m，横向两幅布置，每幅桥桥宽20m，断面为，与河道逆时针斜交17.6°。桥梁上部采用预制预应力砼小箱梁结构，先简支后连续体系。下部结构桥墩采用多柱式群桩基础，桥台为轻型桥台，桩基为800钻孔灌注桩。桥梁面积约8315.5m2。标准横断面如下：0.25m（栏杆）＋3.75m（人行道）＋3.5m（非机动车道）＋4.5m（机非分隔带）＋7.5m（机动车道）＋0.5m（防撞护栏）＋5.0m（中央分隔带）＋0.5m（防撞护栏）＋7.5m（机动车道）＋4.5m（机非分隔带）＋3.5m（非机动车道）＋3.75m（人行道）＋0.25m（栏杆）＝45.0m。（见下图）2荻泾桥立面图荻泾桥纵断面布置图二、监理依据1、依法签订的本工程建设监理合同；2、依法签订的本工程施工承包合同；3、监理规划；4、《建设工程监理规范》GB/T50319-20135、《城市桥梁工程施工质量验收规范》（DGJ08-117-2005）6、《城市桥梁工程施工与质量验收规范》CJJ2-20087、《公路桥涵施工技术规范》(JTGTF50-2011)8、《混凝土结构工程施工质量验收规范》(GB50204-2002(2011版))9、《钢筋焊接及验收规程》(JGJ18-2012)10、《施工现场临时用电安全技术规范》(JGJ46-2005)11、《建筑施工安全检查标准》(JGJ59-2011)12、《建筑施工高处作业安全技术规范》(JGJ80-91)313、《建筑施工起重吊装工程安全技术规范》JGJ276-201214、《施工现场机械设备检查技术规程》JGJ16-200815、《建筑机械使用安全技术规程》JGJ33-2012三、工程特点3.1设备技术参数狄泾桥和潘泾桥上部结构采用预制小箱梁，先简支后连续。小箱梁架设采用架桥机架设。小箱梁委托场外预制，运至场地后采用河南省华中建筑机械有限公司生产HZQ50/160B型架桥机架设。设备主要技术参数：额定架梁跨度（m）50额定起重量（T）160适用坡度（%）纵坡≤5，横坡≤1大车移动速度（m/min）2.75纵移过孔挠度（mm）≤650小车移动速度（m/min）4.5提升速度（m/min）1安全系数1.25架梁误差（mm）5整机自重（T）180大...
