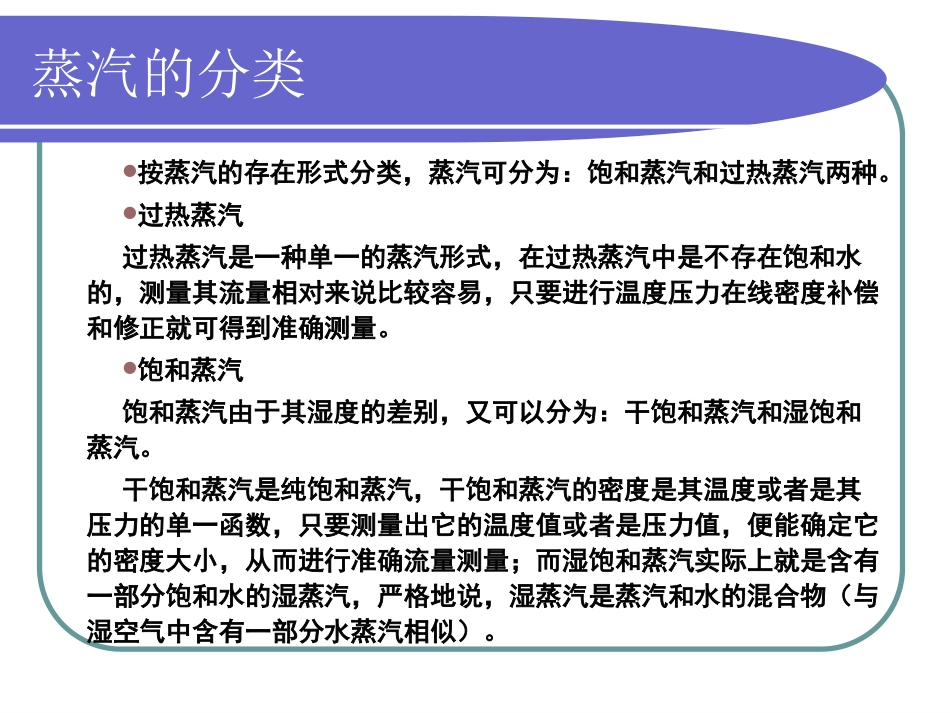

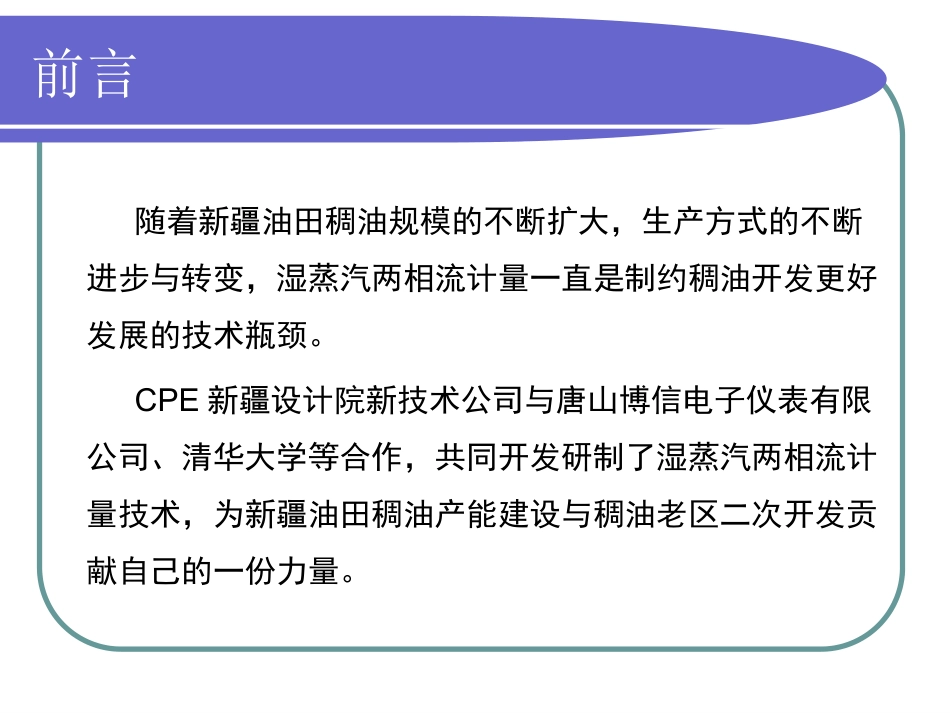

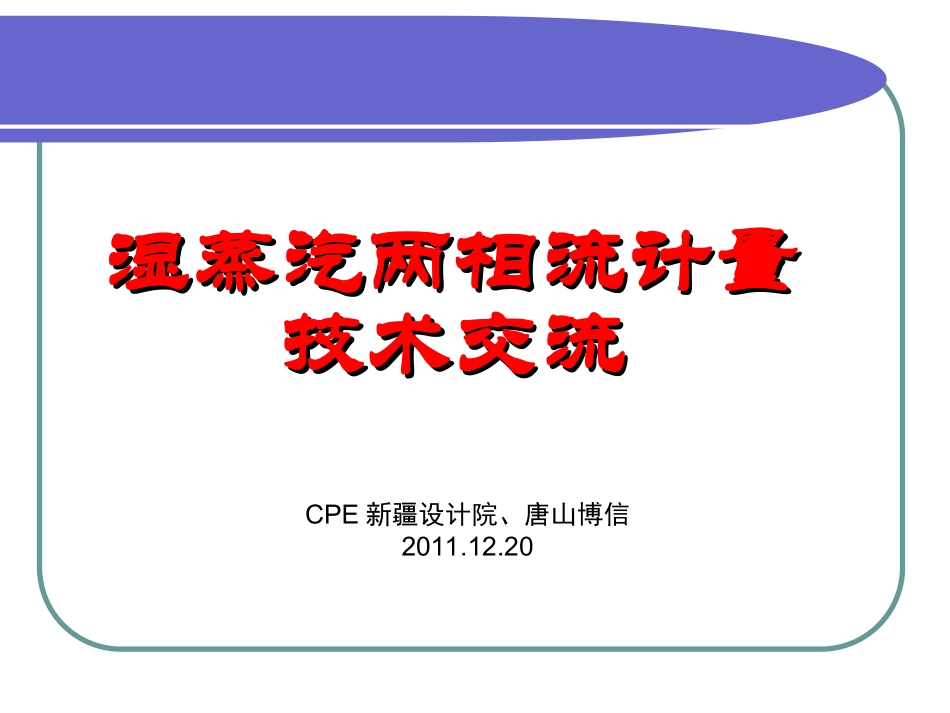

湿蒸汽两相流计量湿蒸汽两相流计量技术交流技术交流CPE新疆设计院、唐山博信2011.12.20前言随着新疆油田稠油规模的不断扩大，生产方式的不断进步与转变，湿蒸汽两相流计量一直是制约稠油开发更好发展的技术瓶颈。CPE新疆设计院新技术公司与唐山博信电子仪表有限公司、清华大学等合作，共同开发研制了湿蒸汽两相流计量技术，为新疆油田稠油产能建设与稠油老区二次开发贡献自己的一份力量。蒸汽的分类按蒸汽的存在形式分类，蒸汽可分为：饱和蒸汽和过热蒸汽两种。过热蒸汽过热蒸汽是一种单一的蒸汽形式，在过热蒸汽中是不存在饱和水的，测量其流量相对来说比较容易，只要进行温度压力在线密度补偿和修正就可得到准确测量。饱和蒸汽饱和蒸汽由于其湿度的差别，又可以分为：干饱和蒸汽和湿饱和蒸汽。干饱和蒸汽是纯饱和蒸汽，干饱和蒸汽的密度是其温度或者是其压力的单一函数，只要测量出它的温度值或者是压力值，便能确定它的密度大小，从而进行准确流量测量；而湿饱和蒸汽实际上就是含有一部分饱和水的湿蒸汽，严格地说，湿蒸汽是蒸汽和水的混合物（与湿空气中含有一部分水蒸汽相似）。稠油热采高压蒸汽特点1、湿蒸汽是稠油热采过程中的必要热载体，由于建设投资、运行成本、直流注汽锅炉的特点，普通直流注汽锅炉生产出的高压蒸汽干度小于80%；2、过热注汽锅炉生产出的过热蒸汽过热度仅20℃左右，过热蒸汽经过管道输送，沿程不断散耗热量，至井口时，已经变成严格意义上的湿蒸汽；3、对于吞吐期转汽驱稠油热采方式，注入湿蒸汽的流量是必须控制的；4、对于SAGD稠油热采开采方式，注入蒸汽的流量是必须控制的。测量湿蒸汽是世界性难题1在现实生产中，湿蒸汽中夹带的饱和水有两个来源。一是在饱和蒸汽生产过程中产生的；二是在蒸汽输送过程中产生的。蒸汽在管道中流动时，由于散热而损失一部分热量，如果此时饱和蒸汽的压力保持不变，对应的饱和蒸汽的温度同样也会保持不变。那么，散发（或者是损失）的这部分热量由谁来提供呢？它们是由一部分饱和蒸汽冷凝为饱和水，释放出汽化热来提供的。这个过程会使饱和蒸汽中含有的饱和水量增加，饱和蒸汽的湿度会进一步加大。测量湿蒸汽是世界性难题2运行条件的不确定，使湿蒸汽中含有的饱和水份额不能准确地确定。湿蒸汽中含有的饱和水虽然体积很小，但其质量却很大，它的存在对于饱和蒸汽实际密度的影响是很大的。实际的饱和蒸汽的含水量是不可知的。因此，实际的湿饱和蒸汽的密度补偿、修正都没有可能（这里指的是湿饱和蒸汽含水量部分的密度补偿和修正，他们有别于温度、压力变化引起的干饱和蒸汽密度的修正和补偿）。在这样的状况下产生的流量测量偏差是不能够通过简单的方法消除的。所以大家戏称：（湿）饱和蒸汽流量的精确测量是“世界难题”。湿蒸汽测量的现状如何解决湿饱和蒸汽在线密度的测量问题，在上世纪八十年代以来已有很多科研人员在研究，最近也形成相应得产品投入试用，但其效果差强人意，主要问题是测量精度不高。其根源有二：其一是饱和蒸汽流量测量精度不高，因为饱和蒸汽是处在一个临界状态，任何的温度、压力变化都可能引起饱和蒸汽与饱和水之间的相互转化而导致介质密度变化，从而使测量结果出现很大偏差。而现在市场上使用的测量饱和蒸汽的流量计几乎都是差压式流量计，而差压如果是由于有插入件或截流件产生的，就不可避免的会引起流量计附近介质密度的瞬间变化，从而使测量结果出现或大或小的误差，这是无法避免的。其二在线介质密度的获得很困难，目前世界上还没有一种仪器可以精确的测量出湿饱和蒸汽密度，需要配合相应装置经过间接计算才能获得比较理想的密度测量结果。工作原理在使用不同流量计测量饱和蒸汽过程中，由于它们的工作原理的不同，所测量的目标参数也是不一样的。我们就利用它们的不同，提出一种由直弯管流量计和进口涡街流量计组合式流量测量装置的构想。工作原理（直弯管1）直弯管流量计的工作原理，那就是惯性原理。当流体流过直弯管传感器时，由于流体受到直弯管管壁的束缚，被迫作类似的圆周运动。于是使直弯管传感器的内外两侧产生了一个外侧为正、内侧为负的差压值。该...
