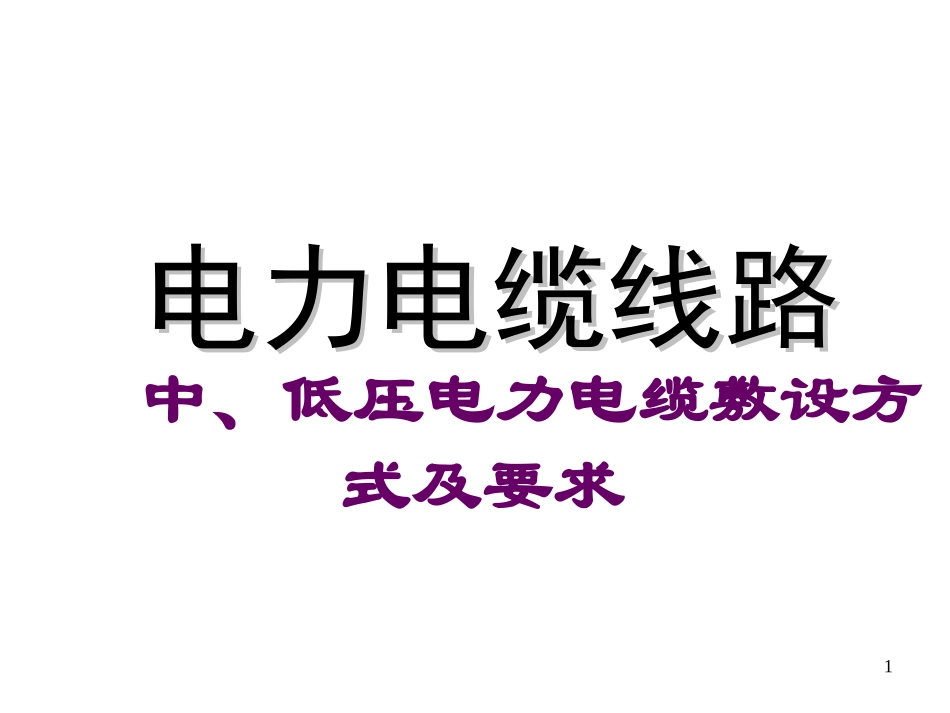

中、低压电力电缆敷设方式及要求(1)VIP免费

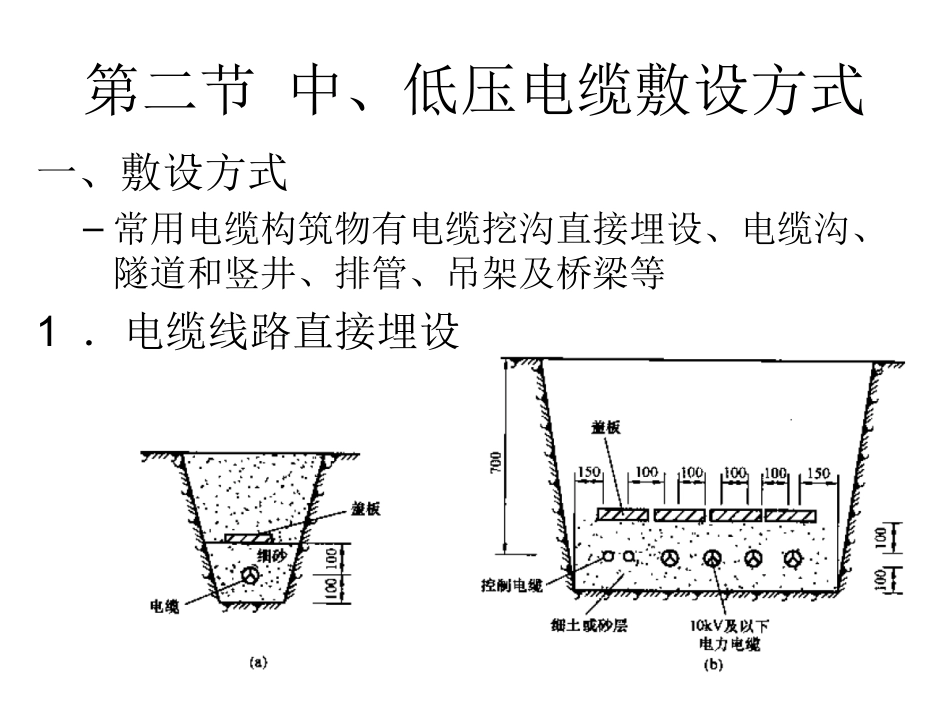

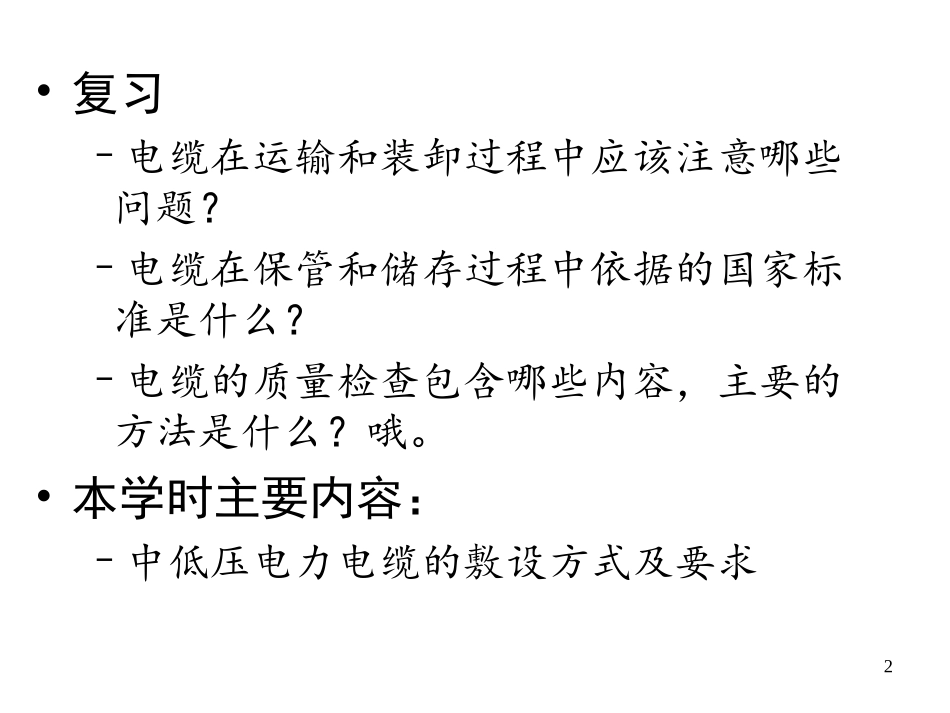

1电力电缆线路电力电缆线路中、低压电力电缆敷设方式及要求2•复习–电缆在运输和装卸过程中应该注意哪些问题？–电缆在保管和储存过程中依据的国家标准是什么？–电缆的质量检查包含哪些内容，主要的方法是什么？哦。•本学时主要内容：–中低压电力电缆的敷设方式及要求3第二节中、低压电缆敷设方式一、敷设方式–常用电缆构筑物有电缆挖沟直接埋设、电缆沟、隧道和竖井、排管、吊架及桥梁等1．电缆线路直接埋设4第二节中、低压电缆敷设方式1．电缆线路直接埋设–电缆线路直接埋设在地面下0.7-1.5m深的壕沟中的敷设方式。–它适用于市区人行道、公园绿地及公共建筑间的边缘地带，是最经济、简便的敷设方式，应优先采用。•电缆线路直接埋设的主要优点包括：–①电缆散热良好；–②转弯敷设方便。–③施工简便、施工下期短、使于维修．–④造价低，工程材料最省；–⑤线路输送容量大5第二节中、低压电缆敷设方式1．电缆线路直接埋设•但电缆线路直埋敷设方式的不足之处在于：–①容易遭受外力破坏；–②巡视、寻找漏油故障点不方便；–③增设、拆除、故障修理都要开挖路面，影响市容和交通；–④不能可靠地防止外部机械损伤；–⑤易受土壤的化学作用。6第二节中、低压电缆敷设方式1．电缆线路直接埋设•直埋敷设电缆的路径选择，应根据《电缆设计规范》（GB50217一2007）的规定，应符合下列规定：–①避开含有酸、碱强腐蚀或杂散电流电化学腐蚀严重影响的地段；–②未采用防护措施时，避开白蚁危害地带、热源影响和易遭受外力损伤的区段。7第二节中、低压电缆敷设方式1．电缆线路直接埋设•直埋敷设电缆，一般以一盘电缆的长度为一施工段。•施工顺序为：–预埋过路导管，挖掘电缆沟，敷设电缆，电缆上覆盖15om厚的细土，盖电缆保护盖板及标志带，回填土。–当第一段敷设完工清理之后，再进行第二段致设施工。–直埋敷设电缆后应符合表3-2所列的各项质量标准。82、排管敷设•电缆敷设在预先埋设于地下管子中的一种电缆敷设方式。•适用于地下电缆与公路、铁路交叉，地下电缆通过房屋、广场等区段，城市道路狭窄，而且交通繁忙和道路挖掘困难的通道，电缆条数较多（一般10-20根间）的情况与道路少弯曲的地方。92、排管敷设•主要优点：–外力破坏很少–寻找漏油点方便–增设、拆除和更换方便–占地小，能承受大的荷重–电缆之间无相互影响•不足之处：–管道建设费用大。–管道弯曲半径大–电缆热伸缩容易引起金属护套疲劳，管道有斜坡时，要采取防止斜坡滑落措施–电暖散热条件差，使载流量受限制，–更换电缆困难。•根据厦门电业局设计资料介绍，采用排管敷设方式，220千伏电缆线路，投资高达，2000万元每千米，110电缆线路投资为1500万元每千米。10电缆排管敷设的要求•排管时，根据《设计规范》的规定，应符合下列要求:1)管孔数宜按发展预留适当备用。2)缆芯工作温度相差大的电缆，宜分别配置于适当间距的不同排管组。3)管路顶部土壤覆盖厚度不宜小于0.5ｍ;4)管路应置于经整平夯实土且有足以保持连续平直的垫块上；纵向排水坡度不宜小于0.2%。5)管路纵向连接处的弯曲度，应符合牵引电缆时不致损伤的要求;6)管孔端应有防止损伤电缆的处理。7）电缆在管道中平行敷设时，两相电缆的中心距离应等于2倍管道内径D，而管道内径则应为:D≥1.3d(电缆外径)或D≥d＋30mm。112、排管敷设•排管内的敷设安装规范要求是：–一般敷设在排管内的电缆采用无铠装的裸电缆或塑料外护套电缆。–管内径不小于电缆外径的1.5倍，且不能少于100毫米，以便于敷设电缆，管子内壁要求光滑，保证敷设时不损伤电缆外护套。–敷设时的牵引力不得超过电缆最大的运行拉力–有接头的工作井内的电缆应有重叠，长度一般不超过1.5m–工作井应有良好的接地装置，在井壁拥有预埋的拉环以方便敷设时牵引。123.电缆沟敷设•电缆敷设在预先砌好的电缆沟中的敷设方式–一般采用混凝土和砖砌结构，其顶部可用盖板覆盖，且与地坪平相齐，或稍有上下。–电缆沟敷设是用于变电站出线及重要街道，电缆的条数多或多种电压等级线路平行的地段，穿越公路铁路等地段。–电缆沟敷设示意图。13•电缆沟敷设的优点–造价低，占地较小...
