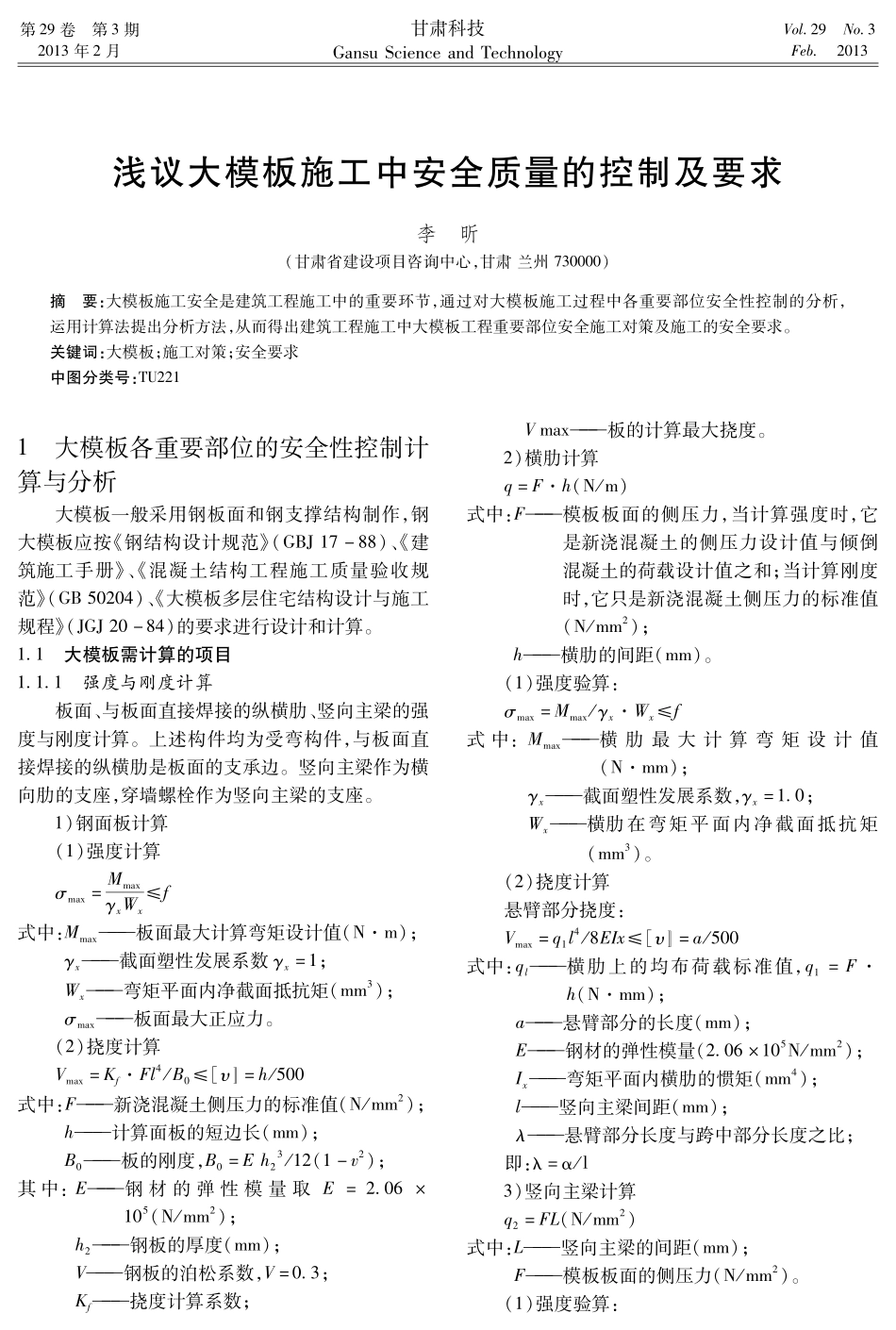

第２９卷第３期２０１３年２月甘肃科技ＧａｎｓｕＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＶｏｌ２９Ｎｏ３Ｆｅｂ２０１３浅议大模板施工中安全质量的控制及要求李昕（甘肃省建设项目咨询中心，甘肃兰州７３００００）摘要：大模板施工安全是建筑工程施工中的重要环节，通过对大模板施工过程中各重要部位安全性控制的分析，运用计算法提出分析方法，从而得出建筑工程施工中大模板工程重要部位安全施工对策及施工的安全要求。关键词：大模板；施工对策；安全要求中图分类号：ＴＵ２２１１大模板各重要部位的安全性控制计算与分析大模板一般采用钢板面和钢支撑结构制作，钢大模板应按《钢结构设计规范》（ＧＢＪ１７－８８）、《建筑施工手册》、《混凝土结构工程施工质量验收规范》（ＧＢ５０２０４）、《大模板多层住宅结构设计与施工规程》（ＪＧＪ２０－８４）的要求进行设计和计算。１１大模板需计算的项目１１１强度与刚度计算板面、与板面直接焊接的纵横肋、竖向主梁的强度与刚度计算。上述构件均为受弯构件，与板面直接焊接的纵横肋是板面的支承边。竖向主梁作为横向肋的支座，穿墙螺栓作为竖向主梁的支座。１）钢面板计算（１）强度计算σｍａｘ＝ＭｍａｘγｘＷｘ≤ｆ式中：Ｍｍａｘ———板面最大计算弯矩设计值（Ｎ·ｍ）；γｘ———截面塑性发展系数γｘ＝１；Ｗｘ———弯矩平面内净截面抵抗矩（ｍｍ３）；σｍａｘ———板面最大正应力。（２）挠度计算Ｖｍａｘ＝Ｋｆ·Ｆｌ４／Ｂ０≤［υ〗＝ｈ／５００式中：Ｆ———新浇混凝土侧压力的标准值（Ｎ／ｍｍ２）；ｈ———计算面板的短边长（ｍｍ）；Ｂ０———板的刚度，Ｂ０＝Ｅｈ２３／１２（１－ｖ２）；其中：Ｅ———钢材的弹性模量取Ｅ＝２０６×１０５（Ｎ／ｍｍ２）；ｈ２———钢板的厚度（ｍｍ）；Ｖ———钢板的泊松系数，Ｖ＝０３；Ｋｆ———挠度计算系数；Ｖｍａｘ———板的计算最大挠度。２）横肋计算ｑ＝Ｆ·ｈ（Ｎ／ｍ）式中：Ｆ———模板板面的侧压力，当计算强度时，它是新浇混凝土的侧压力设计值与倾倒混凝土的荷载设计值之和；当计算刚度时，它只是新浇混凝土侧压力的标准值（Ｎ／ｍｍ２）；ｈ———横肋的间距（ｍｍ）。（１）强度验算：σｍａｘ＝Ｍｍａｘ／γｘ·Ｗｘ≤ｆ式中：Ｍｍａｘ———横肋最大计算弯矩设计值（Ｎ·ｍｍ）；γｘ———截面塑性发展系数，γｘ＝１０；Ｗｘ———横肋在弯矩平面内净截面抵抗矩（ｍｍ３）。（２）挠度计算悬臂部分挠度：Ｖｍａｘ＝ｑ１ｌ４／８ＥＩｘ≤［υ〗＝ａ／５００式中：ｑｌ———横肋上的均布荷载标准值，ｑ１＝Ｆ·ｈ（Ｎ·ｍｍ）；ａ———悬臂部分的长度（ｍｍ）；Ｅ———钢材的弹性模量（２０６×１０５Ｎ／ｍｍ２）；Ｉｘ———弯矩平面内横肋的惯矩（ｍｍ４）；ｌ———竖向主梁间距（ｍｍ）；λ———悬臂部分长度与跨中部分长度之比；即：λ＝α／ｌ３）竖向主梁计算ｑ２＝ＦＬ（Ｎ／ｍｍ２）式中：Ｌ———竖向主梁的间距（ｍｍ）；Ｆ———模板板面的侧压力（Ｎ／ｍｍ２）。（１）强度验算：σｍａｘ＝Ｍｍａｘ／γｘ·Ｗｘ≤ｆ（２）挠度计算：ａ悬臂部分Ｖｍａｘ＝ｑ２ｌ３４／８Ｅｌｘ≤ｌａ／５００ｂ跨中部分Ｖｍａｘ＝ｑ２ｌ／３８４Ｅｌｘ·（５－２４λ２）≤ｌ１／５００１１２大模板吊环大模板吊环是重要的受力构件，其构造形式因模板的形式也不尽相同：组拼式大模板使用组装式吊环，整体式大模板的吊环直接焊在模板上。但无论何种吊环，设计时均应按吊环受力状况进行强度设计，并留有足够的安全储备。吊环的位置、数量、安装方法或焊接长度等均须满足设计要求。根据《混凝土结构设计规范》（ＧＢ５００１０－２００２）规定，吊环应采用Ι钢筋制作，严禁使用冷加工钢筋，吊环计算拉应力不应小于５０Ｎ／ｍｍ２。所以吊环截面积计算见下式：Ａｎ＝Ｐｘ／２×５０＝Ｐｘ／１００式中：Ａｎ———吊环净截面积（ｍｍ２）；Ｐｘ———吊装时吊环所承受的大模板自重荷载设计值，并乘以动载系数１３。施工过程中吊环易发安全事故，主要表现在其发生强度破坏致使大模板高空坠落。原因主要有...
