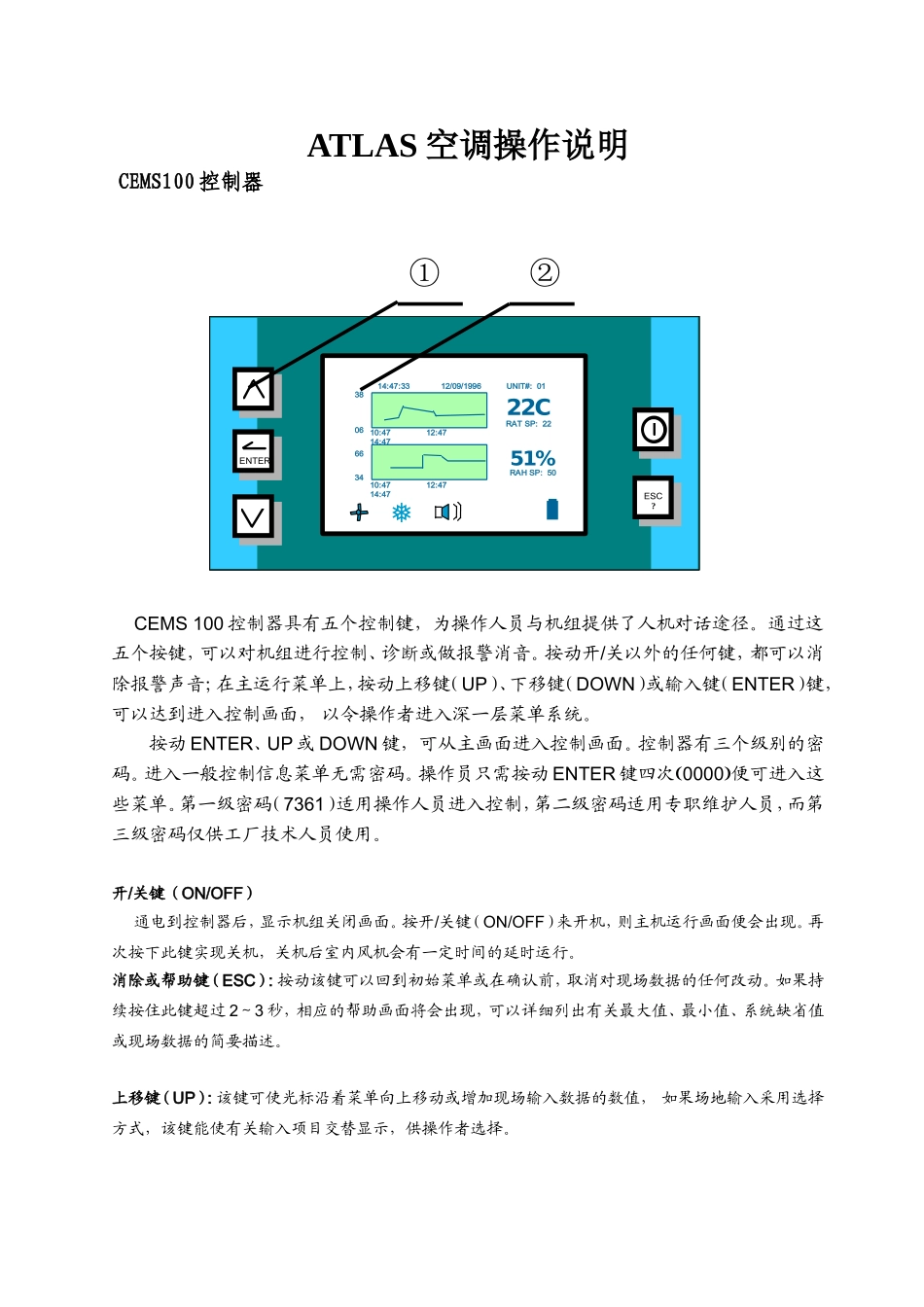

ATLAS空调操作说明(修改稿)_第1页
1/6

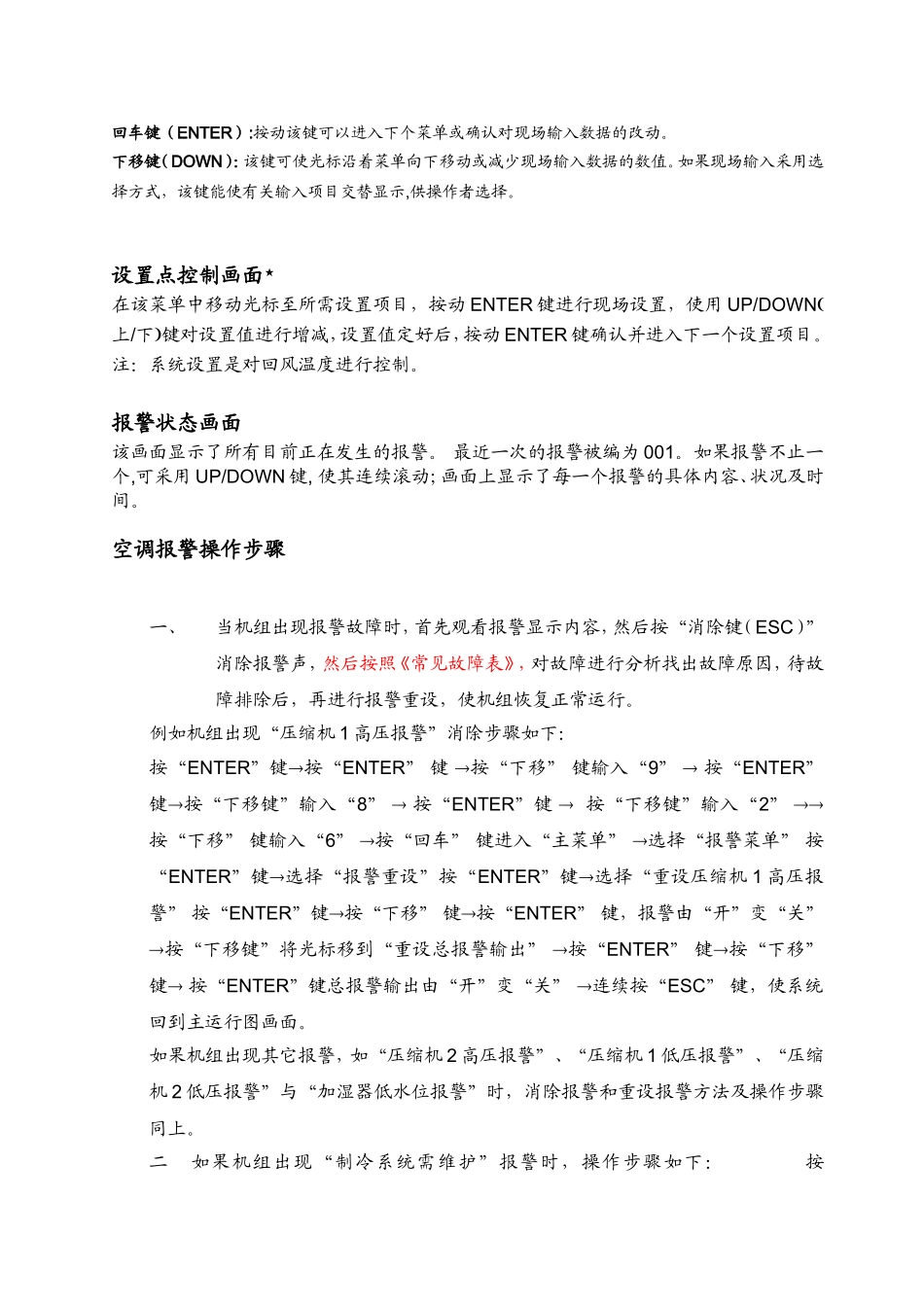

ATLAS空调操作说明(修改稿)_第2页
2/6

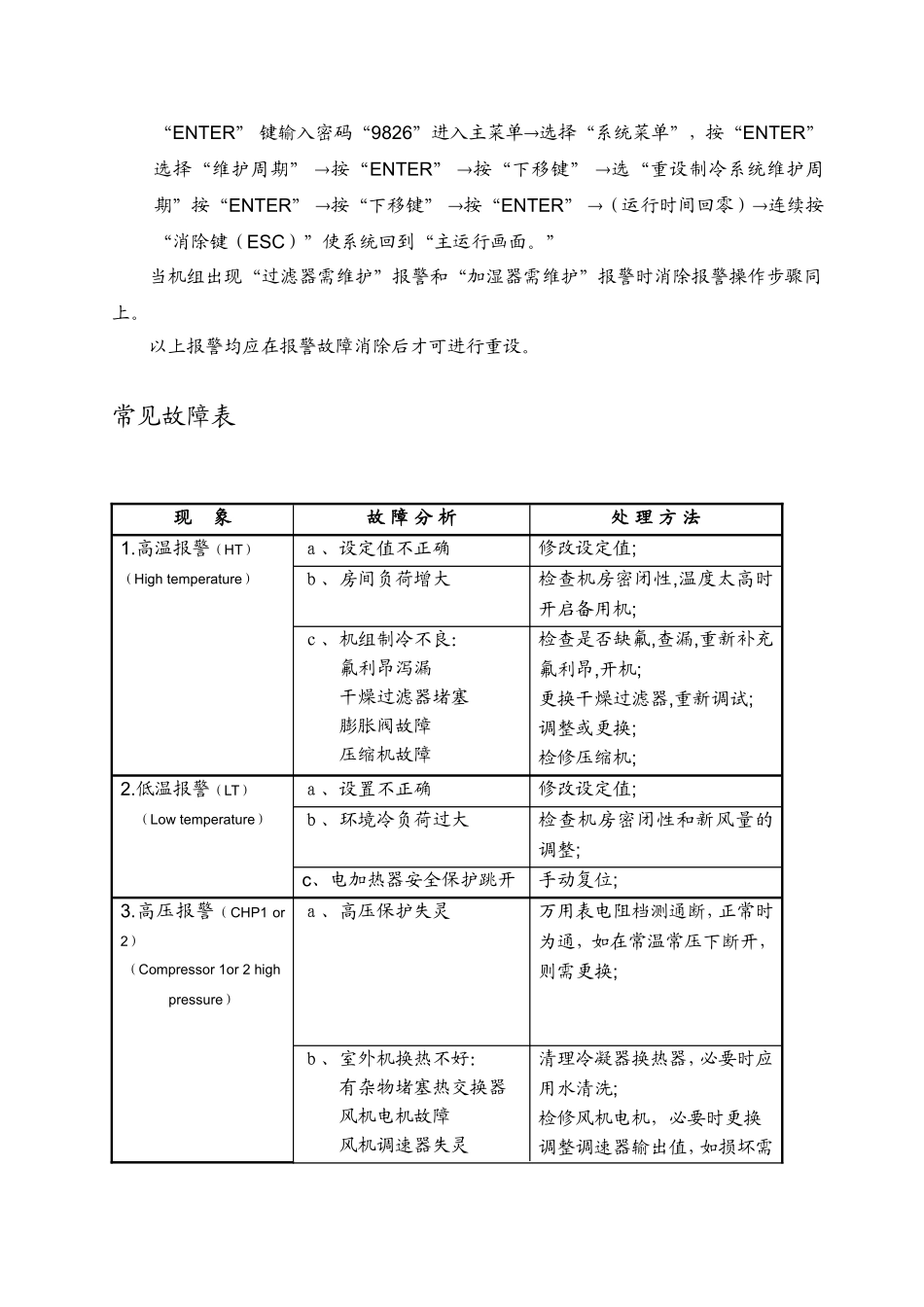

ATLAS空调操作说明(修改稿)_第3页
3/6
ATLAS空调操作说明CEMS100控制器CEMS100控制器具有五个控制键,为操作人员与机组提供了人机对话途径。通过这五个按键,可以对机组进行控制、诊断或做报警消音。按动开关以外的任何键,都可以消除报警声音;在主运行菜单上,按动上移键(UP)、下移键(DOWN)或输入键(ENTER)键,可以达到进入控制画面,以令操作者进入深一层菜单系统。按动ENTER、UP或DOWN键,可从主画面进入控制画面。控制器有三个级别的密码。进入一般控制信息菜单无需密码。操作员只需按动ENTER键四次0000便可进入这些菜单。第一级密码(7361)适用操作人员进入控制,第二级密码适用专职维护人员,而第三级密码仅供工厂技术人员使用。开关键(ON/OFF)通电到控制器后,显示机组关闭画面。按开/关键(ON/OFF)来开机,则主机运行画面便会出现。再次按下此键实现关机,关机后室内风机会有一定时间的延时运行。消除或帮助键(ESC):按动该键可以回到初始菜单或在确认前,取消对现场数据的任何改动。如果持续按住此键超过2~3秒,相应的帮助画面将会出现,可以详细列出有关最大值、最小值、系统缺省值或现场数据的简要描述。上移键(UP):该键可使光标沿着菜单向上移动或增加现场输入数据的数值,如果场地输入采用选择方式,该键能使有关输入项目交替显示,供操作者选择。ENTERESC?22C51%14:47:3312/09/199610:4712:4714:47UNIT#:01RATSP:22RAHSP:503806663410:4712:4714:47j①②回车键(ENTER):按动该键可以进入下个菜单或确认对现场输入数据的改动。下移键(DOWN):该键可使光标沿着菜单向下移动或减少现场输入数据的数值。如果现场输入采用选择方式,该键能使有关输入项目交替显示,供操作者选择。设置点控制画面★在该菜单中移动光标至所需设置项目,按动ENTER键进行现场设置,使用UPDOWN上下键对设置值进行增减,设置值定好后,按动ENTER键确认并进入下一个设置项目。注:系统设置是对回风温度进行控制。报警状态画面该画面显示了所有目前正在发生的报警。最近一次的报警被编为001。如果报警不止一个,可采用UP/DOWN键,使其连续滚动;画面上显示了每一个报警的具体内容、状况及时间。空调报警操作步骤一、当机组出现报警故障时,首先观看报警显示内容,然后按“消除键(ESC)”消除报警声,然后按照《常见故障表》,对故障进行分析找出故障原因,待故障排除后,再进行报警重设,使机组恢复正常运行。例如机组出现“压缩机1高压报警”消除步骤如下:按“ENTER”键按“ENTER”键按“下移”键输入“9”按“ENTER”键按“下移键”输入“8”按“ENTER”键按“下移键”输入“2”按“下移”键输入“6”按“回车”键进入“主菜单”选择“报警菜单”按“ENTER”键选择“报警重设”按“ENTER”键选择“重设压缩机1高压报警”按“ENTER”键按“下移”键按“ENTER”键,报警由“开”变“关”按“下移键”将光标移到“重设总报警输出”按“ENTER”键按“下移”键按“ENTER”键总报警输出由“开”变“关”连续按“ESC”键,使系统回到主运行图画面。如果机组出现其它报警,如“压缩机2高压报警”、“压缩机1低压报警”、“压缩机2低压报警”与“加湿器低水位报警”时,消除报警和重设报警方法及操作步骤同上。二如果机组出现“制冷系统需维护”报警时,操作步骤如下:按“ENTER”键输入密码“9826”进入主菜单选择“系统菜单”,按“ENTER”选择“维护周期”按“ENTER”按“下移键”选“重设制冷系统维护周期”按“ENTER”按“下移键”按“ENTER”(运行时间回零)连续按“消除键(ESC)”使系统回到“主运行画面。”当机组出现“过滤器需维护”报警和“加湿器需维护”报警时消除报警操作步骤同上。以上报警均应在报警故障消除后才可进行重设。常见故障表现象故障分析处理方法1.高温报警(HT)a、设定值不正确修改设定值;(Hightemperature)b、房间负荷增大检查机房密闭性,温度太高时开启备用机;c、机组制冷不良:氟利昂泻漏干燥过滤器堵塞膨胀阀故障压缩机故障检查是否缺氟,查漏,重新补充氟利昂,开机;更换干燥过滤器,重新调试;调整或更换;检...
