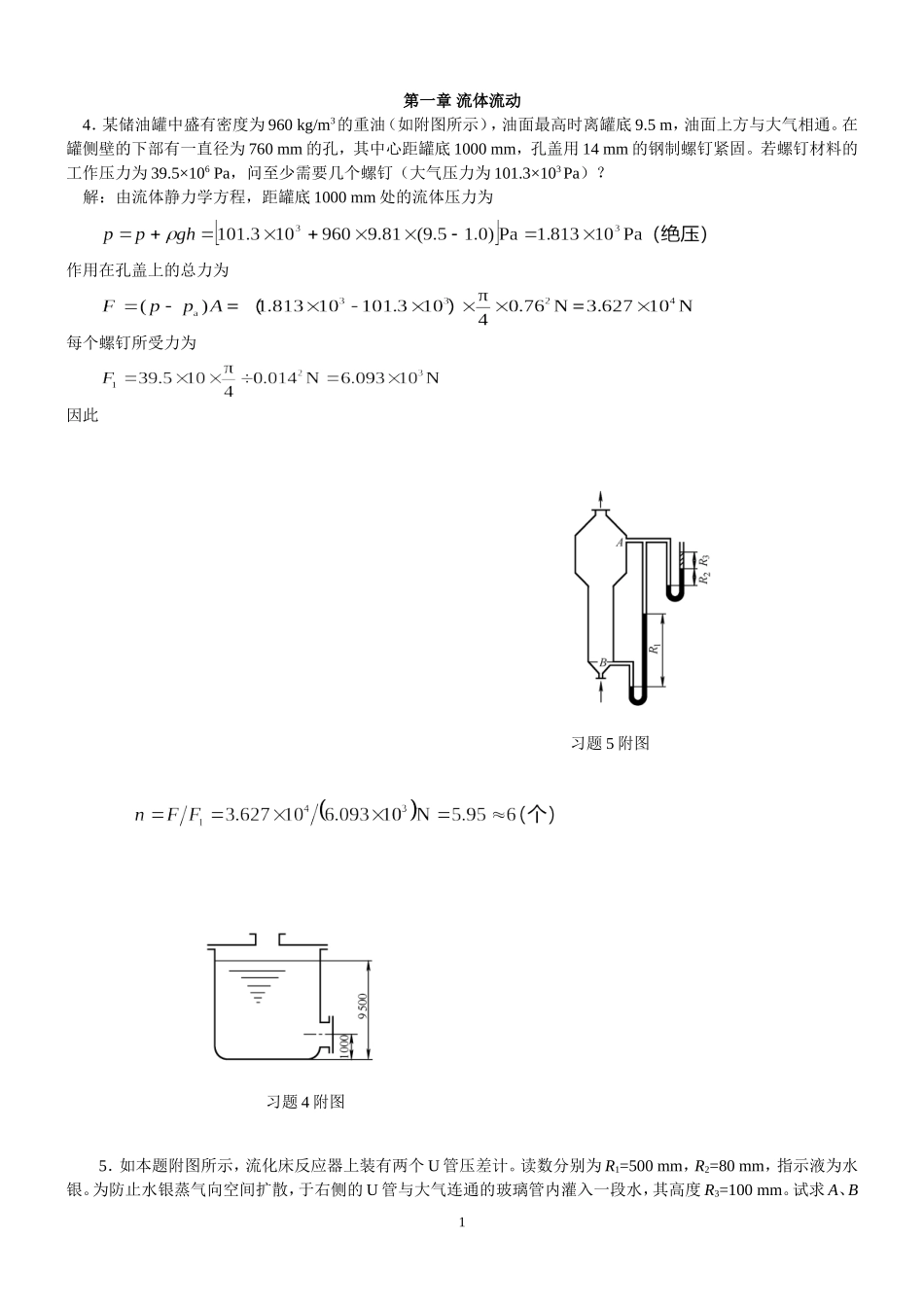

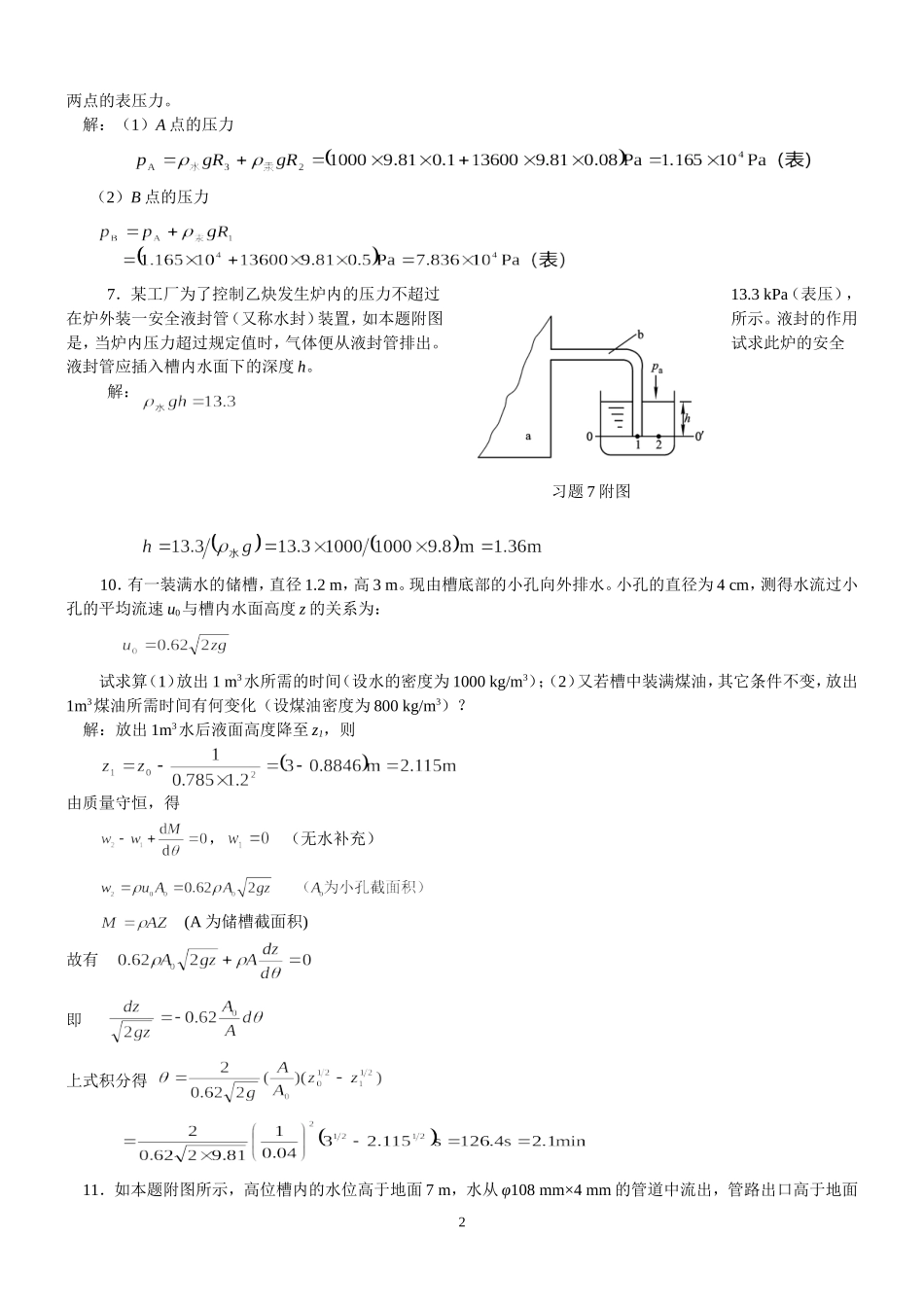

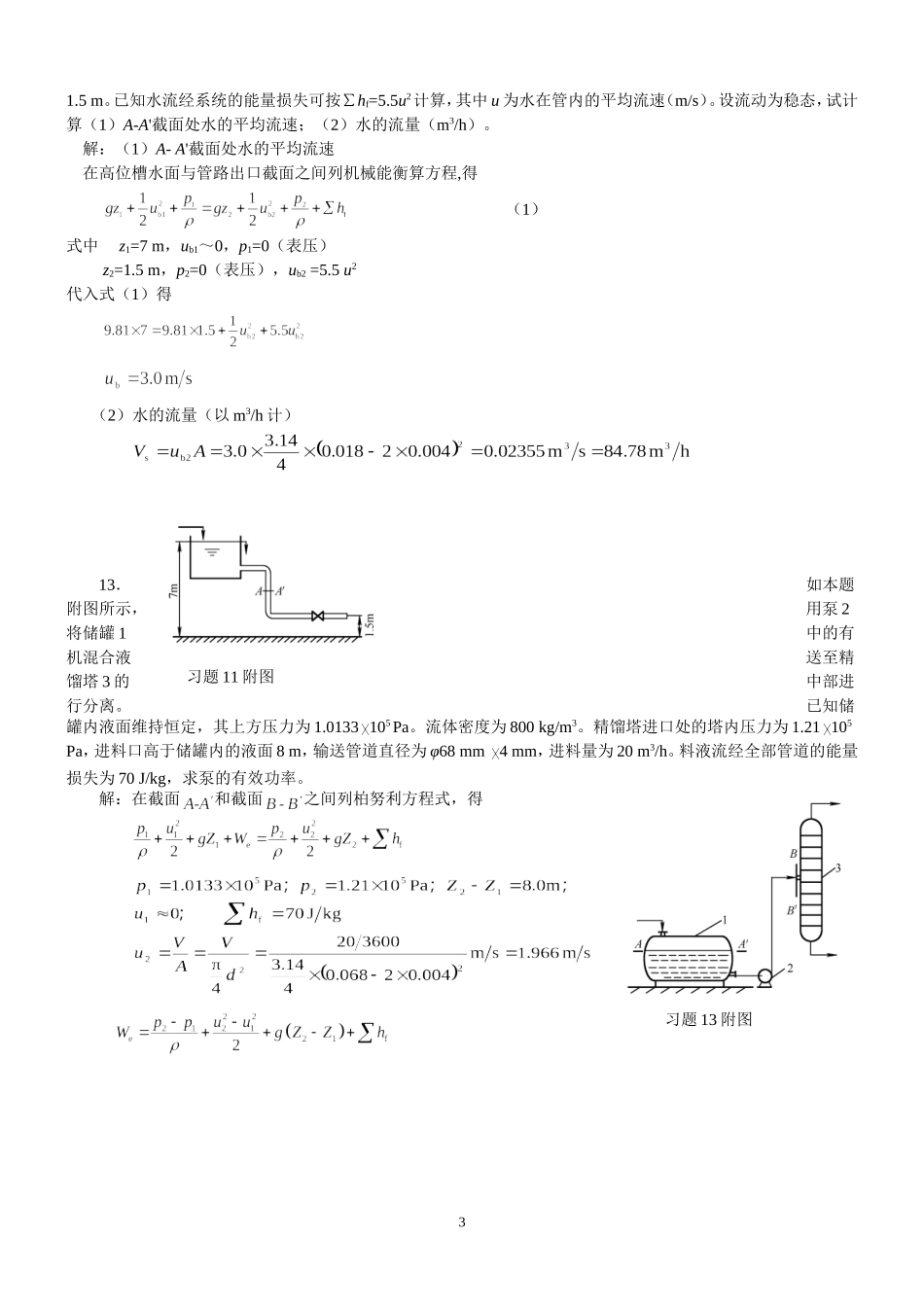

第一章流体流动4．某储油罐中盛有密度为960kg/m3的重油（如附图所示），油面最高时离罐底9.5m，油面上方与大气相通。在罐侧壁的下部有一直径为760mm的孔，其中心距罐底1000mm，孔盖用14mm的钢制螺钉紧固。若螺钉材料的工作压力为39.5×106Pa，问至少需要几个螺钉（大气压力为101.3×103Pa）？解：由流体静力学方程，距罐底1000mm处的流体压力为作用在孔盖上的总力为每个螺钉所受力为因此5．如本题附图所示，流化床反应器上装有两个U管压差计。读数分别为R1=500mm，R2=80mm，指示液为水银。为防止水银蒸气向空间扩散，于右侧的U管与大气连通的玻璃管内灌入一段水，其高度R3=100mm。试求A、B习题5附图习题4附图1两点的表压力。解：（1）A点的压力（2）B点的压力7．某工厂为了控制乙炔发生炉内的压力不超过13.3kPa（表压），在炉外装一安全液封管（又称水封）装置，如本题附图所示。液封的作用是，当炉内压力超过规定值时，气体便从液封管排出。试求此炉的安全液封管应插入槽内水面下的深度h。解：10．有一装满水的储槽，直径1.2m，高3m。现由槽底部的小孔向外排水。小孔的直径为4cm，测得水流过小孔的平均流速u0与槽内水面高度z的关系为：试求算（1）放出1m3水所需的时间（设水的密度为1000kg/m3）；（2）又若槽中装满煤油，其它条件不变，放出1m3煤油所需时间有何变化（设煤油密度为800kg/m3）？解：放出1m3水后液面高度降至z1，则由质量守恒，得，（无水补充）(A为储槽截面积)故有即上式积分得11．如本题附图所示，高位槽内的水位高于地面7m，水从φ108mm×4mm的管道中流出，管路出口高于地面2习题7附图1.5m。已知水流经系统的能量损失可按∑hf=5.5u2计算，其中u为水在管内的平均流速（m/s）。设流动为稳态，试计算（1）A-A'截面处水的平均流速；（2）水的流量（m3/h）。解：（1）A-A'截面处水的平均流速在高位槽水面与管路出口截面之间列机械能衡算方程,得（1）式中z1=7m，ub1～0，p1=0（表压）z2=1.5m，p2=0（表压），ub2=5.5u2代入式（1）得（2）水的流量（以m3/h计）13．如本题附图所示，用泵2将储罐1中的有机混合液送至精馏塔3的中部进行分离。已知储罐内液面维持恒定，其上方压力为1.0133105Pa。流体密度为800kg/m3。精馏塔进口处的塔内压力为1.21105Pa，进料口高于储罐内的液面8m，输送管道直径为φ68mm4mm，进料量为20m3/h。料液流经全部管道的能量损失为70J/kg，求泵的有效功率。解：在截面和截面之间列柏努利方程式，得习题11附图习题13附图314．本题附图所示的贮槽内径D=2m，槽底与内径d0为32mm的钢管相连，槽内无液体补充，其初始液面高度h1为2m（以管子中心线为基准）。液体在管内流动时的全部能量损失可按∑hf=20u2计算，式中的u为液体在管内的平均流速（m/s）。试求当槽内液面下降1m时所需的时间。解：由质量衡算方程，得（1）（2）（3）将式（2），（3）代入式（1）得即（4）在贮槽液面与管出口截面之间列机械能衡算方程即或写成（5）式（4）与式（5）联立，得即i.c.θ=0，h=h1=2m；θ=θ，h=1m积分得18．某液体以一定的质量流量在水平直圆管内作湍流流动。若管长及液体物性不变，将管径减至原来的1/2，问因流动阻力而产生的能量损失为原来的多少倍？解：流体在水平光滑直圆管中作湍流流动时=或=/=习题14附图4=（式中=2，=（）2=4因此==32又由于=（=（=（2×=（0.5）0.25=0.841故=32×0.84=26.919．用泵将2×104kg/h的溶液自反应器送至高位槽（见本题附图）。反应器液面上方保持25.9×103Pa的真空度，高位槽液面上方为大气压。管道为76mm×4mm的钢管，总长为35m，管线上有两个全开的闸阀、一个孔板流量计（局部阻力系数为4）、五个标准弯头。反应器内液面与管路出口的距离为17m。若泵的效率为0.7，求泵的轴功率。（已知溶液的密度为1073kg/m3，黏度为6.310-4Pas。管壁绝对粗糙度可取为0.3mm。）解：在反应器液面1-1，与管路出口内侧截面2-2，间列机械能衡算方程，以截面1-1，为基准水平面，得（1）式中z1=0，z2=17m，ub1≈0p1=-25.9×103Pa(表)，p2=0(表)将以上数据代入式（1），并整理得=9.81×17+++=192.0+其中=（++）==1.656×105根据Re与e/d值，查得λ=0.03，...
