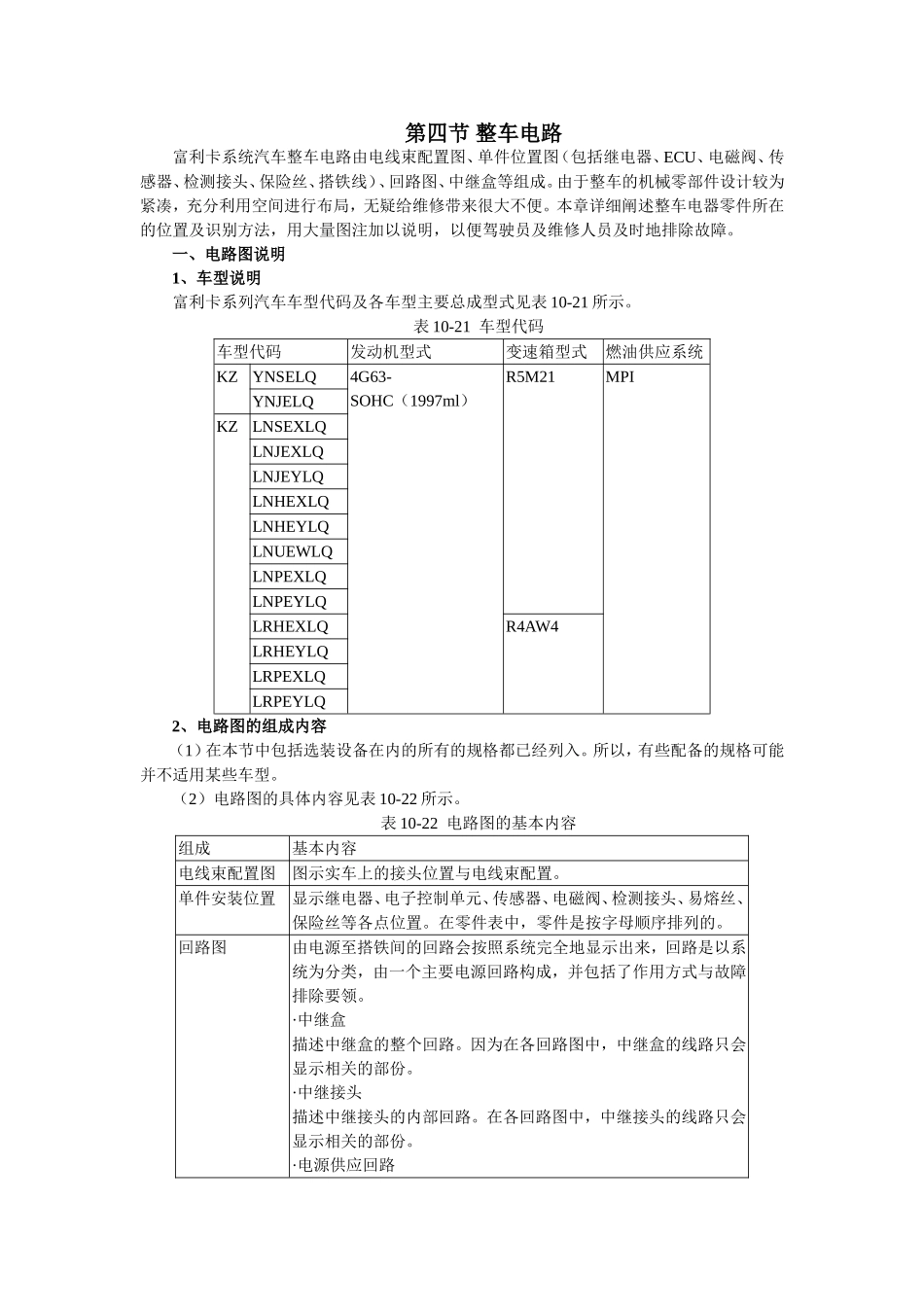

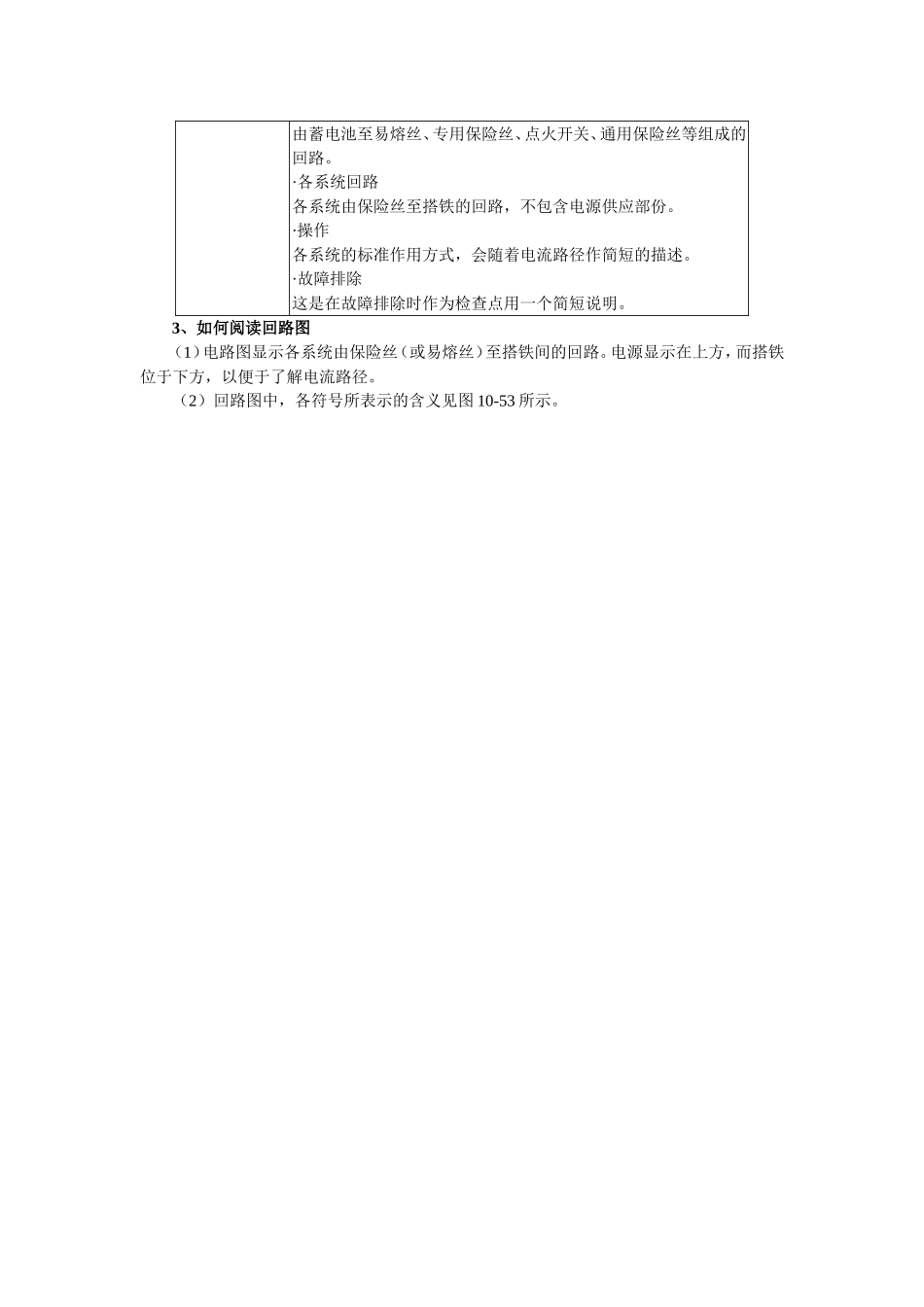

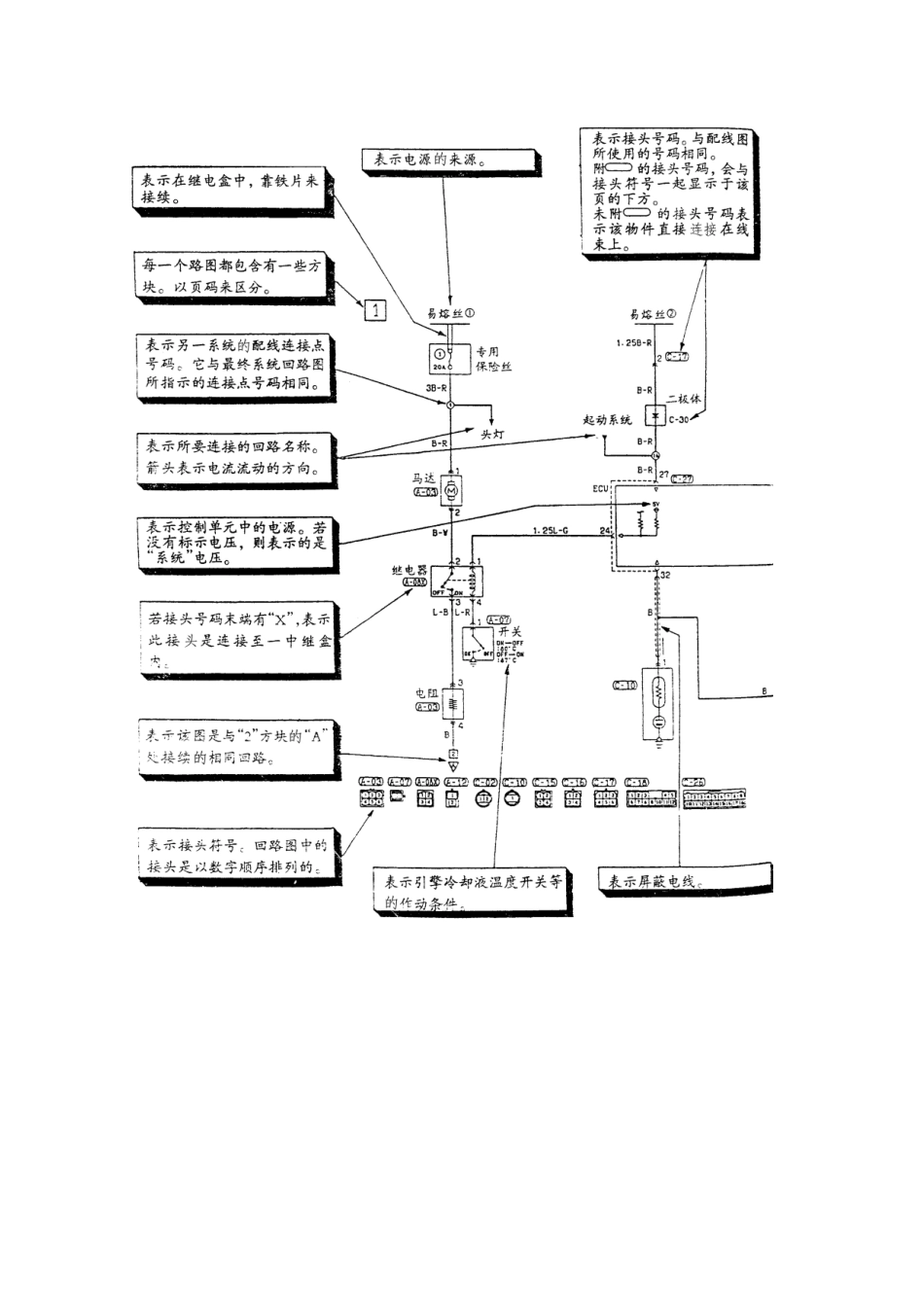

第四节整车电路富利卡系统汽车整车电路由电线束配置图、单件位置图（包括继电器、ECU、电磁阀、传感器、检测接头、保险丝、搭铁线）、回路图、中继盒等组成。由于整车的机械零部件设计较为紧凑，充分利用空间进行布局，无疑给维修带来很大不便。本章详细阐述整车电器零件所在的位置及识别方法，用大量图注加以说明，以便驾驶员及维修人员及时地排除故障。一、电路图说明1、车型说明富利卡系列汽车车型代码及各车型主要总成型式见表10-21所示。表10-21车型代码车型代码发动机型式变速箱型式燃油供应系统KZYNSELQ4G63-SOHC（1997ml）R5M21MPIYNJELQKZLNSEXLQLNJEXLQLNJEYLQLNHEXLQLNHEYLQLNUEWLQLNPEXLQLNPEYLQLRHEXLQR4AW4LRHEYLQLRPEXLQLRPEYLQ2、电路图的组成内容（1）在本节中包括选装设备在内的所有的规格都已经列入。所以，有些配备的规格可能并不适用某些车型。（2）电路图的具体内容见表10-22所示。表10-22电路图的基本内容组成基本内容电线束配置图图示实车上的接头位置与电线束配置。单件安装位置显示继电器、电子控制单元、传感器、电磁阀、检测接头、易熔丝、保险丝等各点位置。在零件表中，零件是按字母顺序排列的。回路图由电源至搭铁间的回路会按照系统完全地显示出来，回路是以系统为分类，由一个主要电源回路构成，并包括了作用方式与故障排除要领。·中继盒描述中继盒的整个回路。因为在各回路图中，中继盒的线路只会显示相关的部份。·中继接头描述中继接头的内部回路。在各回路图中，中继接头的线路只会显示相关的部份。·电源供应回路由蓄电池至易熔丝、专用保险丝、点火开关、通用保险丝等组成的回路。·各系统回路各系统由保险丝至搭铁的回路，不包含电源供应部份。·操作各系统的标准作用方式，会随着电流路径作简短的描述。·故障排除这是在故障排除时作为检查点用一个简短说明。3、如何阅读回路图（1）电路图显示各系统由保险丝（或易熔丝）至搭铁间的回路。电源显示在上方，而搭铁位于下方，以便于了解电流路径。（2）回路图中，各符号所表示的含义见图10-53所示。图10-53回路图说明图4、如何阅读电线束配置图（1）电线束配置图由实车的各个方向，清楚的显示了接头的位置与配线的排列。（2）电线束配置图中，各符号的含义见图10-54所示。图10-54电线束配置说明图5、接头与搭铁的符号说明各接头与搭铁的符号见图10-55所示，各符号的含义见表10-23所示。图10-55接头与搭铁的符号表10-23接头与搭铁符号项目NO.接头/搭铁符号说明接头与端子的表示方法-公端子公端子与母端子如左图所示。具有公端子的接头称为公接头，以双框线来表示；具有母端子的接头称为母接头，以单框线来表示。公接头母端子母接头接头符号的表示方法①符号表示是以图示的方向看接头面。如果接头是在装置上，则装置上的接头端子排列方式如左图所示；如果是中继接头，公接头的端子排列方式亦如左图所示。而备用接头及检查接头没有接到任何装置上，则这些接头的符号如左图所示。②③备用接头、检查接头（诊断）接头连接标示方式④直接连接式装置与线束侧接头的连接可借由直接以接头插到装置上（直接连接式）或将接头插至装置侧的线束接头上（线束连接式），此两种型式如左图所示。⑤线束连接式⑥中继接头搭铁标示方式⑦车身搭铁搭铁方式分车身搭铁、装置搭铁及控制单元内搭铁三种，如左图所示。⑧装置搭铁⑨控制单元搭铁6、电线颜色代码说明电线颜色由表10-24中的代码来识别。表10-24电线颜色代码代码电线颜色代码电线颜色B黑色P粉红色BR棕色R红色G绿色SB天蓝色GR灰色SI银色L蓝色V紫罗兰色LG浅绿色W白色O橙色Y黄色如图10-56所示，如果一根电线有二种颜色，则两个颜色代码中可第一代码表示基本颜色（电线涂色），而第二个代码表示标记颜色。图中各符号所表示的含义见表10-25所示。图10-56电线的标注表10-25电线的标注编号代表意思1（F）：软线（可挠线）（T）：胶合线（绞线）2电线的截面积（mm2）*3基本颜色4标记颜色备注：*：不注明代码的电线表示其截面为0.5mm2。电线颜色代码在括号中则表示此电线的截面积为0.3mm2。7、缩写符号说明使用在线路图中的缩写符号定义如下。（1）系统名称所使用...
