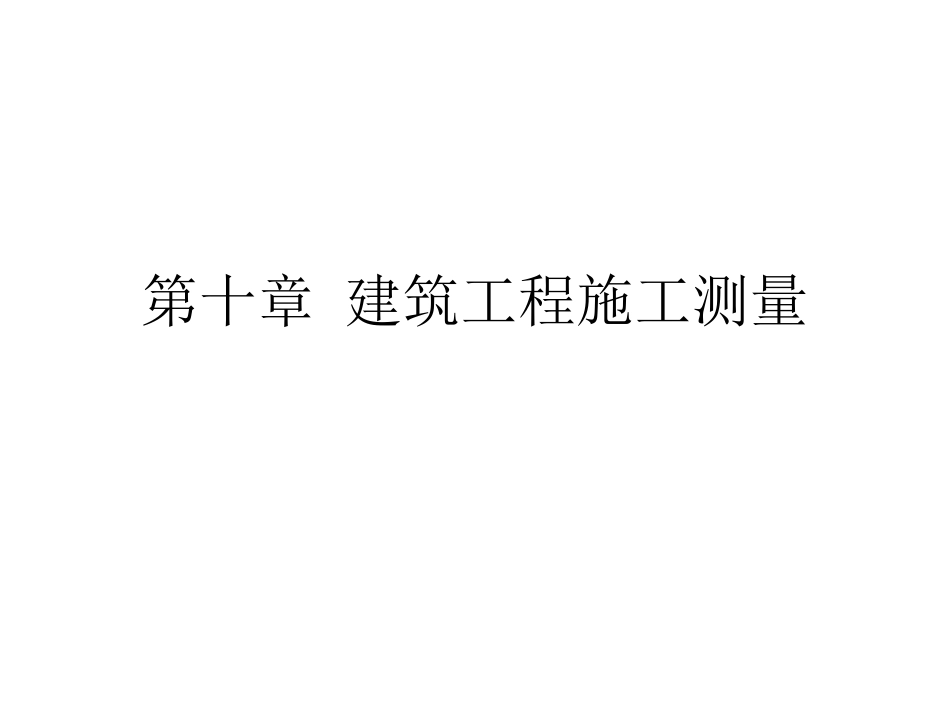

第十章建筑工程施工测量VIP免费

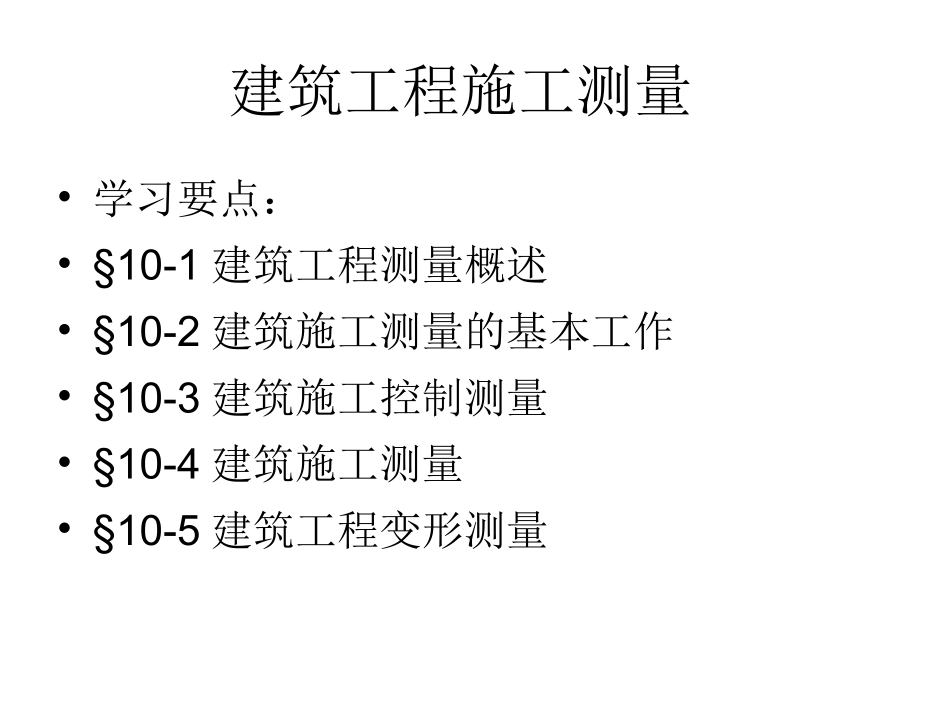

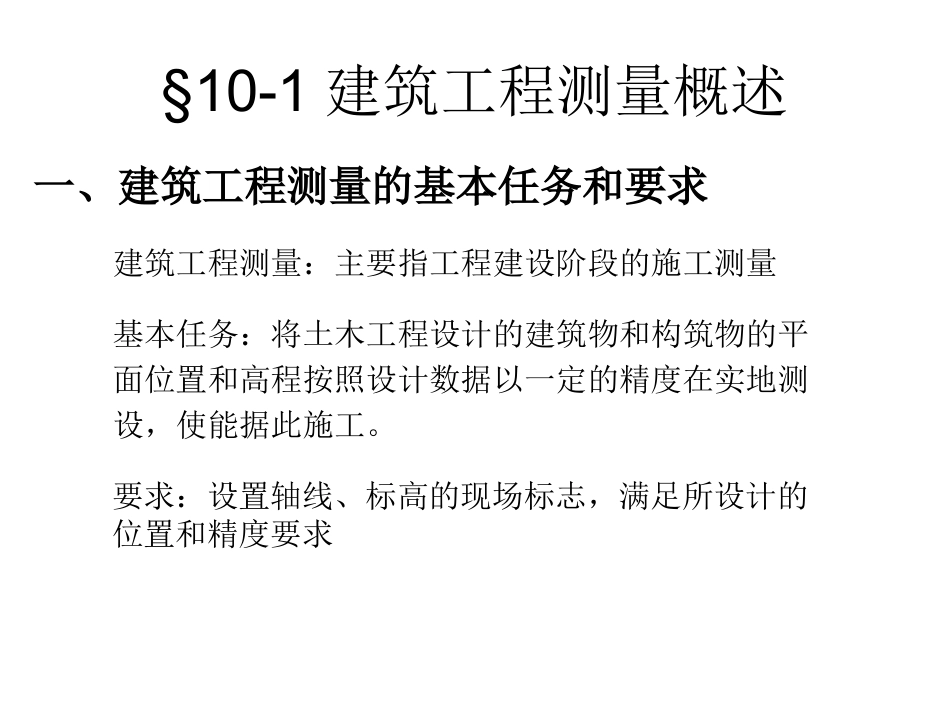

第十章建筑工程施工测量建筑工程施工测量•学习要点：•§10-1建筑工程测量概述•§10-2建筑施工测量的基本工作•§10-3建筑施工控制测量•§10-4建筑施工测量•§10-5建筑工程变形测量§10-1建筑工程测量概述一、建筑工程测量的基本任务和要求建筑工程测量：主要指工程建设阶段的施工测量基本任务：将土木工程设计的建筑物和构筑物的平面位置和高程按照设计数据以一定的精度在实地测设，使能据此施工。要求：设置轴线、标高的现场标志，满足所设计的位置和精度要求二、施工测量的主要特点1、精度要求高2、责任重（多复核）3、配合施工，现场计算多4、施工控制网布置难度大§10-2施工测量的基本工作•一、水平角测设•二、水平距离测设•三、平面点位测设•四、点位高程测设•五、坡度线测设•六、铅垂线测设施工测量的基本工作：施工测设的基本量就三个：水平距离D水平夹角β高差h通过测设D、β来放样点的平面位置X，Y通过测设h来放样点的高程H一、水平角测设测站A后视BCC’C〞C’C”——放样已知数据的水平角已有：测站A、后视方向B已知：水平角数据β定：C的方向1、半测回法2、一测回法测站ACC1后视Bβ1β△β3、多测回修正法1）在A点安置测角仪器，先用半测回按定向点B测设β角，定出地面上的C1点2）多测回反复观测水平角∠BAC1，取其平均值设为β13）、计算β1与设计角度β的差值，改正C1点的位置，修正得到精确的位置C点测站ACC1后视Bβ1β△β例：已知AC1=85.00m，设计值β=36°，假设测得β1=35°59′42″，计算修正值CC1。解：mm7m0074.0"18tan85"1811CC得点位修正值为7mm，向外二、水平距离测设DABB已有：起点A和AB方向；已知：水平距离DAB（设计已知）定：终点B的位置步骤：经纬仪定线；钢尺测设AB间水平距离；用木桩标定B注：测设精度要求较高时，考虑距离的改正数，实际测设的距离为htKDDDDD'2、测距仪法测设在A安置测距仪（或全站仪）在B点附近安置反光棱镜；观测AB距离，调整棱镜位置，直至与设计距离相等，定B点标志三、平面点位测设——将设计的平面点位测设到实地上测设方法测设数据直角坐标法角度β（直角）、距离D极坐标法角度β、距离D距离交会法距离D1、距离D2角度交会法角度β1、角度β2条件：现场至少有一条基线（两个相互通视的已知点）（一）直角坐标法待建房屋建筑基线ABx=600.000mY=700.00mx=600.000mY=900.00mx=650.000mY=760.00mx=698.000mY=832.00m60.000m68.000m50.00050.00048.00048.00072.000m检核现场有控制基线，且待测设的轴线与基线平行（二）极坐标法测设点位APBαABαAPβD测设步骤：1、计算放样数据22arctanarctanAPAPABAPAPAPAPABABABYYXXDXXYYXXYY2、用经纬仪测设β，用钢尺测设D，得P点设计位置JKPXK=746.202mYK=456.588mXJ=502.110mYJ=496.225mXP=450.000mYP=560.000m解：775.63110.52637.39092.244JPJPJPJPJKJKJKJKYYYXXXYYYXXXmD357.82775.63110.5222''35'46350''25'039360092.244637.39arctanJK''07'15129''53'4450180110.52775.63arctanJP''32'28138''55'46350''07'15129JKJP（三）角度交会法ABPβ2β１γ测设步骤：1、计算αABαAPαBP，则BABPABAP212、在测站A测设β1，得AP方向；在测站B测设β2，得BP方向，相交得P点，并定P点标志。（四）距离交会法测设点位BAPDAPDBP测设步骤：1、计算DAP、DBP；2、从控制A、B点，用钢尺沿AP、BP方向，测设这两段水平距离，相交处即为待测设P点四、点位高程的测设AaHAHBbB测设高程：根据一个已知高程的点测设另一点的高低位置，使此点高程为设计所指定的数据例：已知水准点A的高程HA=49.358m，测设于B桩上的设计高程HB=50.450m。如何确定B点高程位置AaHAHBbB测设步骤：1、在A、B两点之间安置水准仪，并在A、B两点上架设水准尺2、后视A点读数a=1.965m3、确定B点高程位置求水准视线高程m323.51965.1358.49aHHAi上下移动B...
