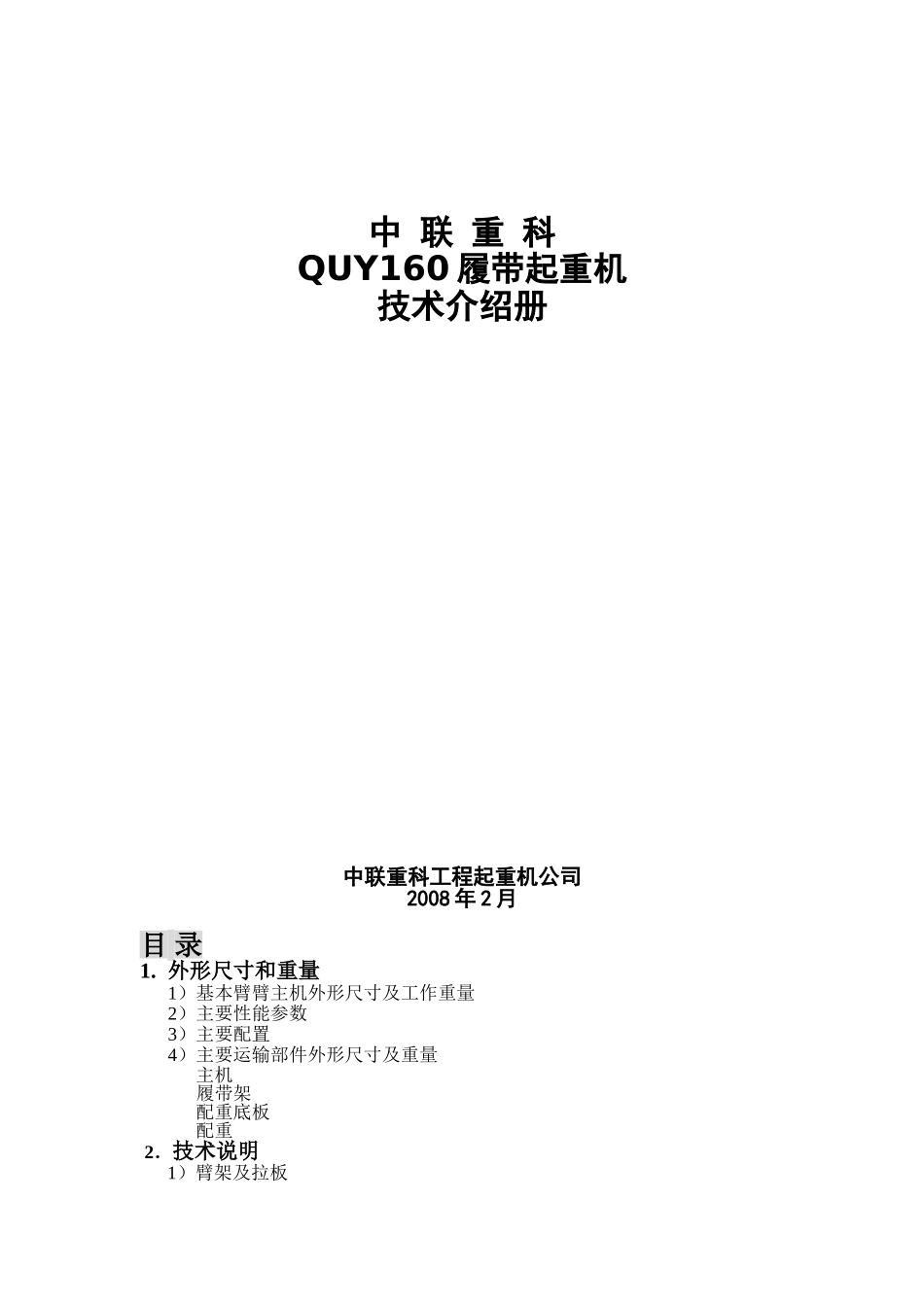

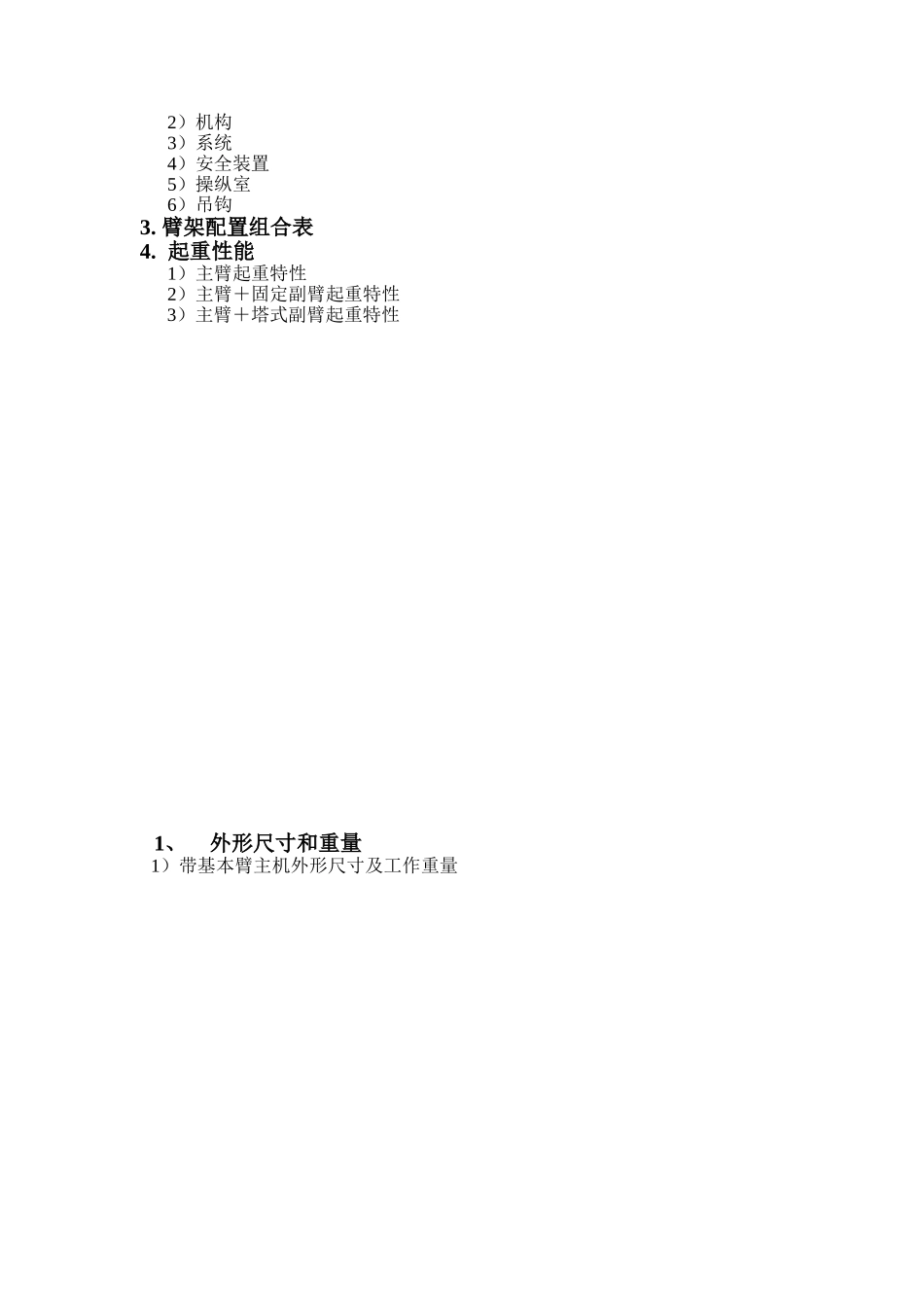

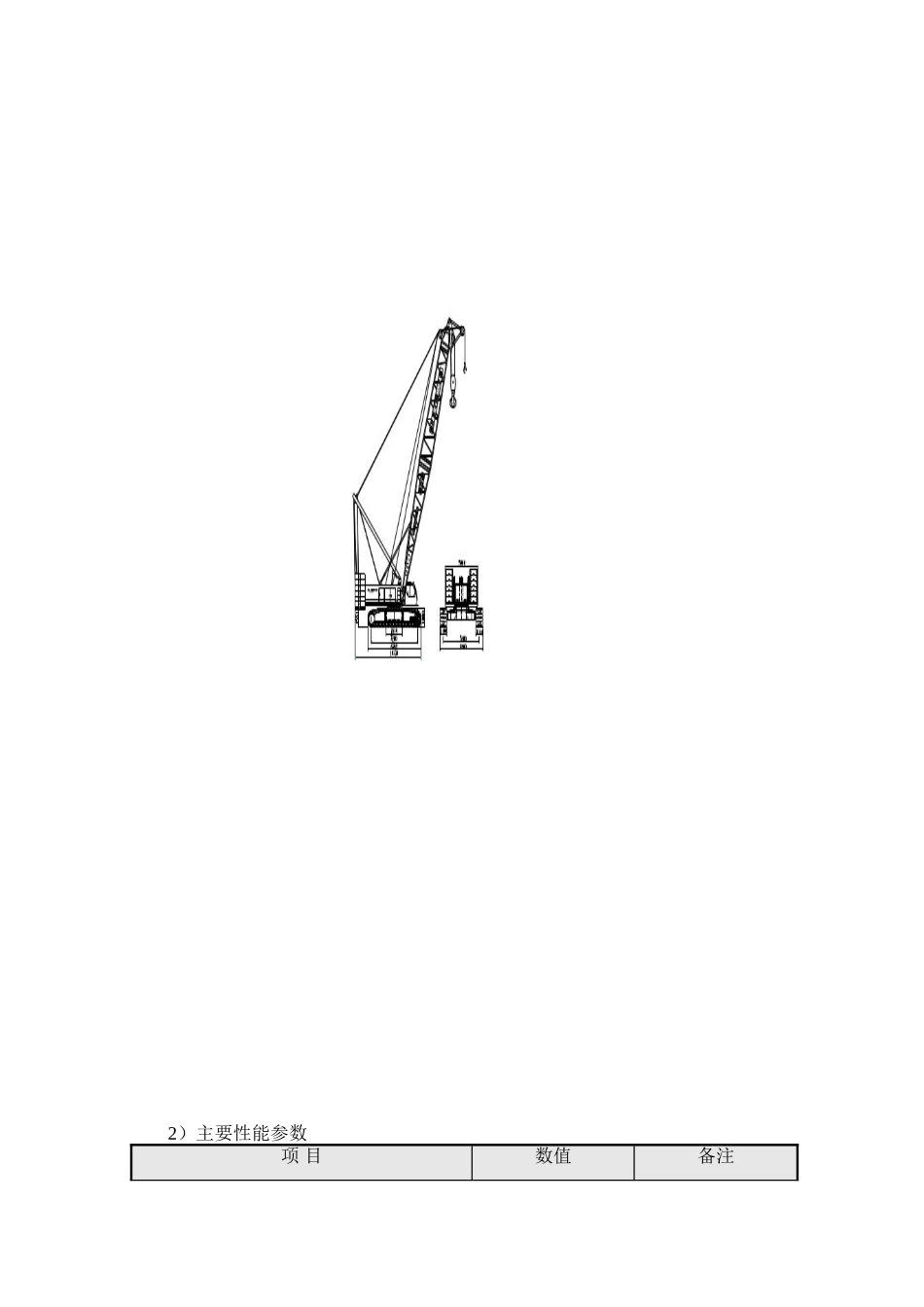

中联重科QUY160履带起重机技术介绍册中联重科工程起重机公司2008年2月目录1.外形尺寸和重量1）基本臂臂主机外形尺寸及工作重量2）主要性能参数3）主要配置4）主要运输部件外形尺寸及重量主机履带架配重底板配重2．技术说明1）臂架及拉板2）机构3）系统4）安全装置5）操纵室6）吊钩3.臂架配置组合表4.起重性能1）主臂起重特性2）主臂＋固定副臂起重特性3）主臂＋塔式副臂起重特性1、外形尺寸和重量1）带基本臂主机外形尺寸及工作重量2）主要性能参数项目数值备注3）主要配置序号名称供应商备注1发动机QSL9康明斯进口最大起重量×幅度t×m160×5基本臂时自重t160t主臂长度m20~83固定副臂长度m13~31固定副臂最大起重量t22固定副臂安装角度°10,30主臂＋固定副臂最大长度m71＋31塔式副臂长度m27~51塔式副臂最大起重量t22塔式工况主臂工作角度°85、75、65主臂＋塔式副臂最大长度m62＋51卷筒单绳速度主起升m/min110卷筒第六层副起升m/min110卷筒第六层变幅m/min30卷筒第五层回转速度rpm2.2行走速度km/h1.2爬坡能力％30％接地比压MPa0.1总外形尺寸长×宽×高mm10.3×6.9×3.75不含桅杆臂架发动机额定功率/转速kW/rpm224/2100最大输出扭矩/转速Nm/rpm1458/1200～1400排放标准EUStage3履带轨距×接地长度×履带板宽度mm5800×7200×11002双变量主泵+齿轮泵德国博世力士乐有限公司进口3行走马达派克汉尼汾流体传动产品(上海)有限公司德国进口4行走减速机广州欧开传动技术(中国)有限公司山东福神意大利5变幅卷扬减速机博世力士乐（北京）液压有限公司力士乐减速机+德国林德马达山东福神减速机+德国林德马达6变幅卷扬马达7起升卷扬马达8起升卷扬减速机9回转减速机10回转马达11变幅卷扬平衡阀博世力士乐（北京）液压有限公司德国布赫液压12起升卷扬平衡阀13回转支承马鞍山方圆回转支承股份有限公司14电比例减压阀组博世力士乐（中国）有限公司德国布赫液压进口15主阀17钢丝绳法尔福钢绳（上海）有限公司进口18主臂材料德国ETS公司进口注意：技术参数和配置会因技术改进而发生改变4）主要运输部件外形尺寸及重量主机—46t履带总成—18.4t×2配重底板—11.8t×1配重—4.45t×122、技术说明1）臂架及拉板桁架式结构，进口高强度管材，拉板为进口高强度板材。主臂主臂长度：20～83m主臂调整增加臂节长度：3m、6m、9m固定副臂固定副臂长度：13～31m固定副臂调整增加臂节长度：6m主臂＋固定副臂最大长度：71＋31m塔式副臂塔式副臂长度：27～51m塔式副臂调整增加臂节长度：3m、6m、9m主臂＋塔式副臂最大长度：62＋51m2）机构主、副起升机构由变量轴向内藏式柱塞液压马达、平衡阀、减速机、长闭式制动器、钢丝绳组成。可独立于其它机构单独控制。钢丝绳为德国进口非旋转钢丝绳。主副机构为双速型，有两种不同的起升速度，可提高工作效率。变幅机构由变量轴向内藏式柱塞液压马达、平衡阀、减速机、长闭式制动器、钢丝绳组成。可独立于其它机构单独控制。钢丝绳为德国进口非旋转钢丝绳。变幅机构还带棘轮自锁保护机构，保证长时间停车变幅卷扬不滑钩。回转机构回转机构由变量轴向内藏式柱塞液压马达、齿轮减速机、回转制动阀、制动器、小齿轮及回转支承组成，通过小齿轮带动回转支承实现360。全回转运动，从而实现上车的回转功能。回转机构带可控滑转操纵、减小冲击，在启动制动时更平稳。回转机构采用三排滚柱式外啮合回转支承和回转减速机，承载力强、精度高，从而保证回转的平稳型及精准性。回转可实现从0～2.2r/min的无级调速。回转机构通过转台前的锁定装置进行机械锁定。行走机构行走机构采用双马达双减速机形式，液压马达和行走减速机及平衡阀均为进口。通过两套操纵手柄分别控制两条履带的行走，能实现直线行走、单边转向、差速转向、原地转向、带载行驶等动作，具有高度的机动性和灵活性。行驶速度：0～1.2km/h爬坡能力：30％履带张紧：通过液压系统控制张紧油缸，快捷、方便、可靠。桅杆顶升机构由桅杆、桅杆顶升油缸和辅助液压系统等组成，在整机自拆装（或转场）时使用，把桅杆自水平位置顶过90。，以便连接拉板、组装臂架、安装履带总成及配重。操纵室旋转及俯仰机构操纵室可从转台侧面旋转9...
