HD3000恒压供水控制器VIP免费

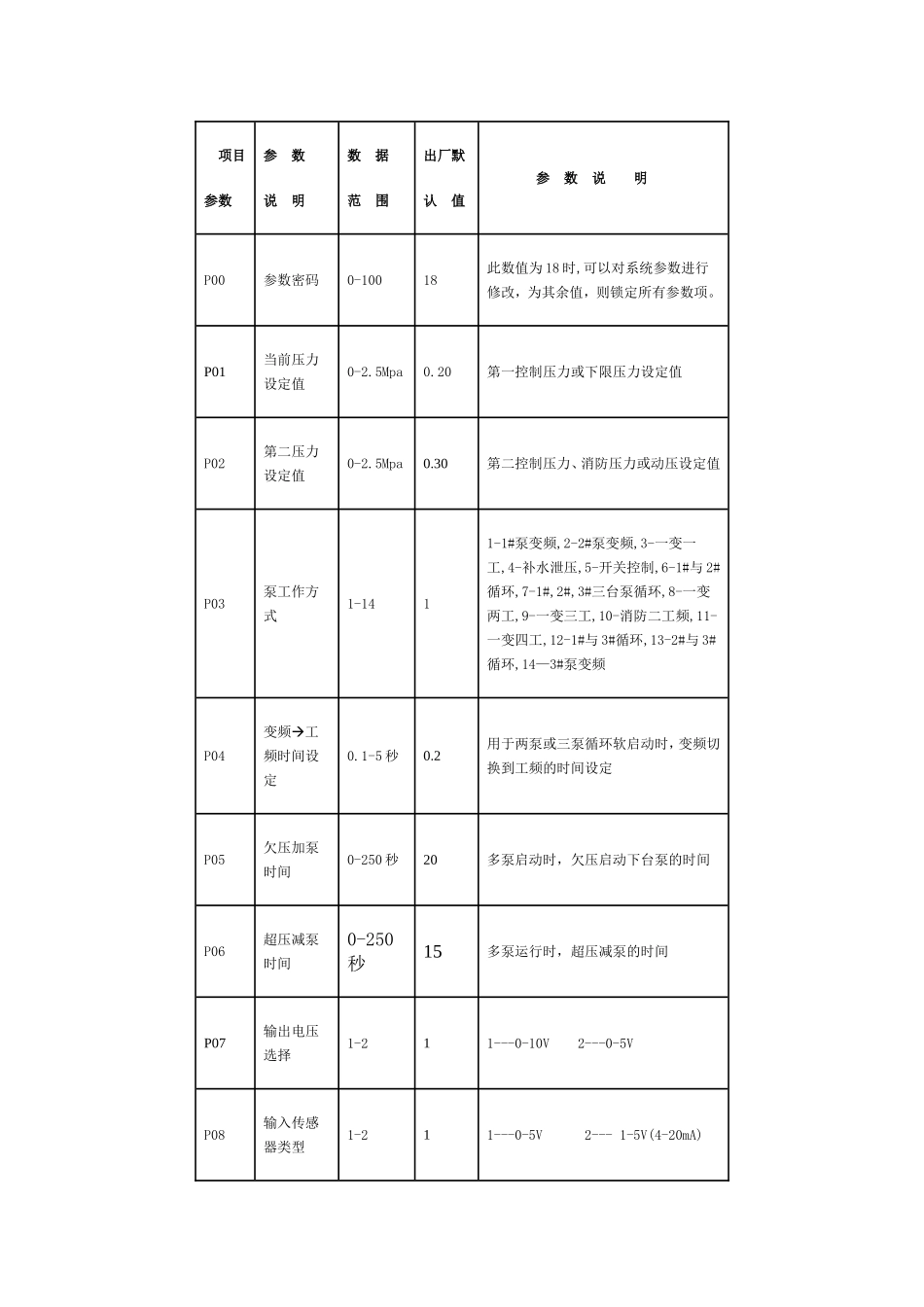

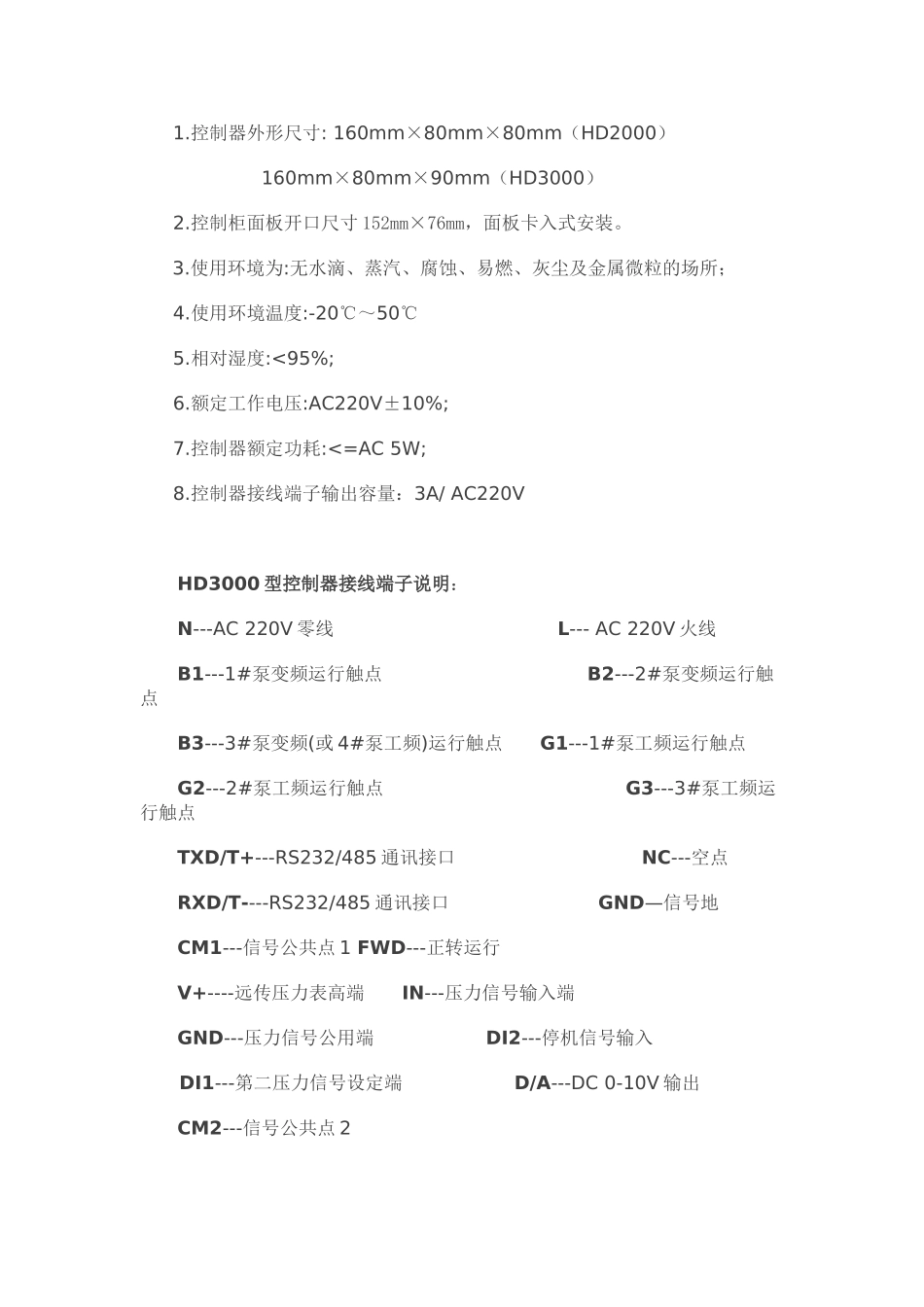

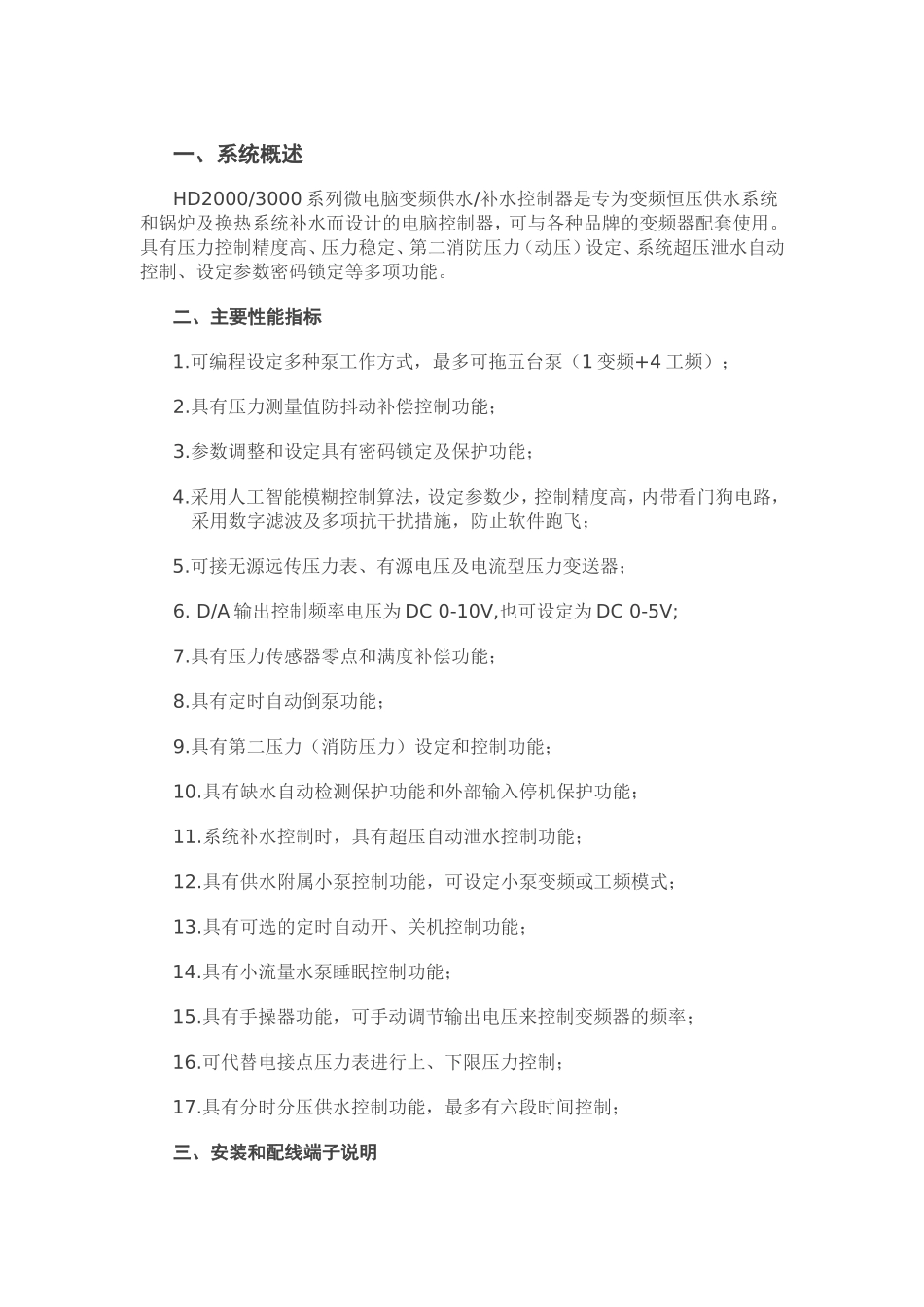

一、系统概述HD2000/3000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6.D/A输出控制频率电压为DC0-10V,也可设定为DC0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸:160mm×80mm×80mm（HD2000）160mm×80mm×90mm（HD3000）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC5W;8.控制器接线端子输出容量：3A/AC220VHD3000型控制器接线端子说明：N---AC220V零线L---AC220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+---RS232/485通讯接口NC---空点RXD/T----RS232/485通讯接口GND—信号地CM1---信号公共点1FWD---正转运行V+----远传压力表高端IN---压力信号输入端GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A---DC0-10V输出CM2---信号公共点2项目参数参数说明数据范围出厂默认值参数说明P00参数密码0-10018此数值为18时,可以对系统参数进行修改，为其余值，则锁定所有参数项。P01当前压力设定值0-2.5Mpa0.20第一控制压力或下限压力设定值P02第二压力设定值0-2.5Mpa0.30第二控制压力、消防压力或动压设定值P03泵工作方式1-1411-1#泵变频,2-2#泵变频,3-一变一工,4-补水泄压,5-开关控制,6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14—3#泵变频P04变频工频时间设定0.1-5秒0.2用于两泵或三泵循环软启动时，变频切换到工频的时间设定P05欠压加泵时间0-250秒20多泵启动时，欠压启动下台泵的时间P06超压减泵时间0-250秒15多泵运行时，超压减泵的时间P07输出电压选择1-211---0-10V2---0-5VP08输入传感器类型1-211---0-5V2---1-5V(4-20mA)P09传感器量程选择0.6,1.0,1.6,2.5MPa1.00.6Mpa,1.0MPa,1.6MPa,2.5MpaP10传感器零点校正0-0.1MPa0.00填入传感器零压时仪表PV窗口显示的数值P11传感器满度校正0-50%12%满量程的修正百分比（0-50%）P12定时换泵设定0-100---不换泵1—定时换泵(P03=1,2,6,7,12,13定时换泵功能有效)P13定时换泵时间1-100小时12定时换泵时间设定P14换泵剩余时间显示1-100小时12显示离换泵还剩多少时间，不能设定。P15手动输出频率控制0-50Hz0P18=1时，手动控制D/A输出频率大小P16增益系数0-10018调节系统跟踪压力误差的速度P17抑制系数0-10018用于控制系统压力的稳定性P18D/A输出控制选择0--100---输出频率自动控制1---输出频率手动控制P19压力测量0-200补偿压力表指针抖动造成的测量值不滤波系数稳定，值越大，补偿效果越明显P20泄压偏差限0-0.5MPa0.02P03=4时，当测量压力>=(P01+P20)三秒时，控制B2(P2)触点接通，当测量压力<(P01+P20)两秒，B2(P2)触点...
