第三章 公路纵断面设计 4.21VIP免费

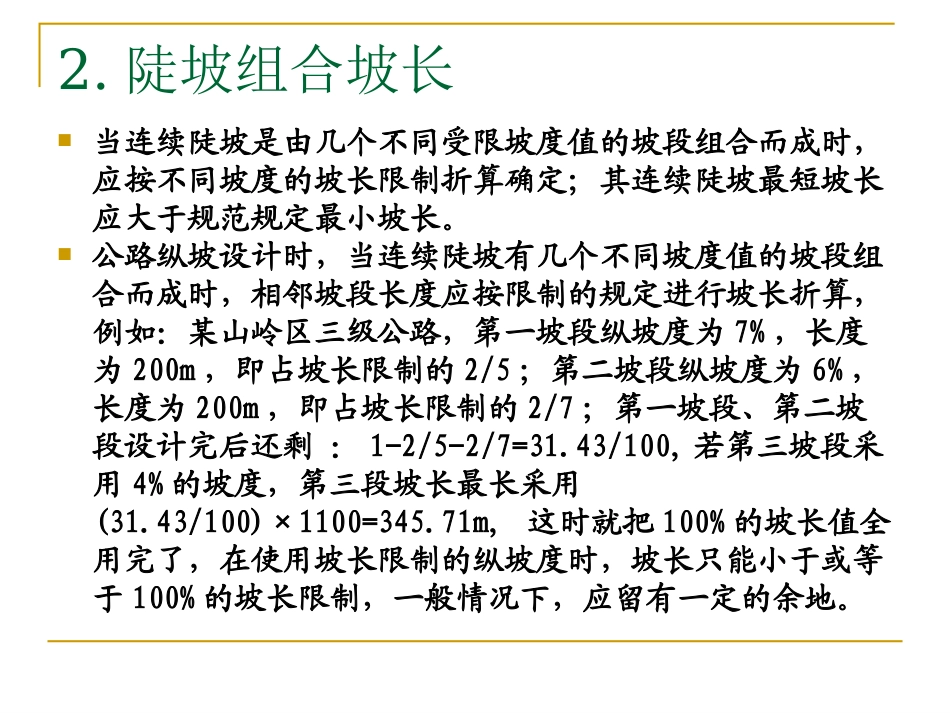

第三章 公路纵断面设计 4.21_第1页
1/25

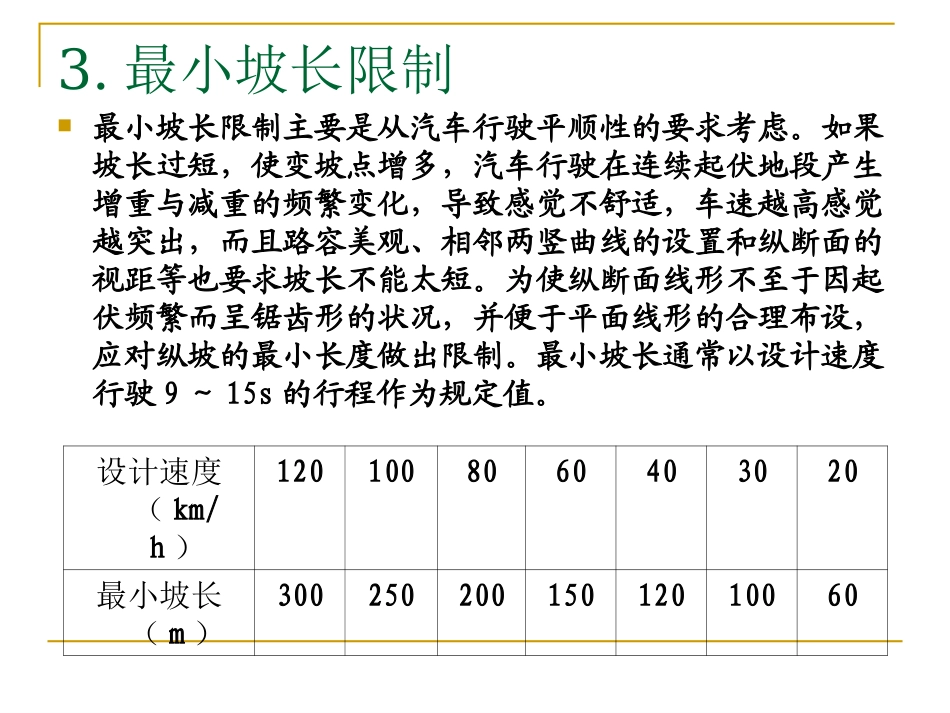

第三章 公路纵断面设计 4.21_第2页
2/25
第三章 公路纵断面设计 4.21_第3页
3/25
2.陡坡组合坡长当连续陡坡是由几个不同受限坡度值的坡段组合而成时,应按不同坡度的坡长限制折算确定;其连续陡坡最短坡长应大于规范规定最小坡长。公路纵坡设计时,当连续陡坡有几个不同坡度值的坡段组合而成时,相邻坡段长度应按限制的规定进行坡长折算,例如:某山岭区三级公路,第一坡段纵坡度为7%,长度为200m,即占坡长限制的2/5;第二坡段纵坡度为6%,长度为200m,即占坡长限制的2/7;第一坡段、第二坡段设计完后还剩:1-2/5-2/7=31.43/100,若第三坡段采用4%的坡度,第三段坡长最长采用(31.43/100)×1100=345.71m,这时就把100%的坡长值全用完了,在使用坡长限制的纵坡度时,坡长只能小于或等于100%的坡长限制,一般情况下,应留有一定的余地。3.最小坡长限制最小坡长限制主要是从汽车行驶平顺性的要求考虑。如果坡长过短,使变坡点增多,汽车行驶在连续起伏地段产生增重与减重的频繁变化,导致感觉不舒适,车速越高感觉越突出,而且路容美观、相邻两竖曲线的设置和纵断面的视距等也要求坡长不能太短。为使纵断面线形不至于因起伏频繁而呈锯齿形的状况,并便于平面线形的合理布设,应对纵坡的最小长度做出限制。最小坡长通常以设计速度行驶9~15s的行程作为规定值。设计速度(km/h)1201008060403020最小坡长(m)30025020015012010060二、缓和坡段在纵断面设计中,当陡坡长度达到限制坡长时,应安排一段缓坡,用以恢复在陡坡上降低的速度。同时从下坡安全考虑,设计一段缓坡也是非常必要的。缓和坡段的具体位置应结合纵向地形考虑路线的平面线形要素。不同等级的公路其缓和坡度不同,对于越岭公路《标准》规定缓和坡段的纵坡应不大于3%,其长度应不得小于最小坡长要求。三、平均纵坡平均纵坡是指一定长度的路段纵向所克服的高差与该路段长度的比。平均纵坡是衡量路线线形设计质量的重要指标之一。根据对山区公路行车的实际调查发现,有时虽然公路纵坡设计完全符合最大纵坡、坡长限制及缓和坡长的规定,但也不能保证行车顺利安全。如果在长距离内,平均纵坡较大,汽车上坡用二挡时间较长,发动机长时间发热,易导致汽车水箱沸腾、气阻;同样,汽车下坡时,频繁刹车,易引起制动器发热,甚至烧毁制动片,加之驾驶员心理过分紧张,极易发生事故。因此,从汽车行驶方便和安全出发,合理运用最大纵坡、坡长限制及缓和坡段的规定,还应控制平均纵坡。平均纵坡与坡道长度有关,还与相对高差有关。《标准》规定二、三、四级公路越岭路线连续上坡(或下坡)路段,相对高差为200m~500m时,平均纵坡不应大于5.5%;相对高差大于500m时,平均纵坡不应大于5%。并注意任意连续3km路段的平均纵坡不宜大于5.5%。四、合成坡度公路在平曲线地段,若纵向有纵坡并横向有超高时,则最大坡度既不在纵坡上,也不在横向超高上,而是在纵坡和超高的合成方向上,这个最大的坡度称之为合成坡度,又叫作流水线坡度。合成坡度考虑的因素汽车在有合成坡度的地段行驶,若合成坡度过大,当车速过慢或汽车停在弯道上时,汽车可能沿合成坡度的方向产生侧滑;同时若遇急弯陡坡,汽车可能沿合成坡度方向冲出弯道之外而造成事故;此外,当合成坡度较大时,还会造成汽车倾斜、货物偏重,致使汽车倾倒。当陡坡与小半径平曲线相重叠时,在条件许可的情况下,以采用较小的合成坡度为宜。特别是在下述情况时合成坡度必须小于8%。1.冬季路面有积雪、结冰地区;2.自然横坡较陡峻的傍山路段;3.非汽车交通量比率高的路段。公路最大合成坡度公路等级高速公路一二三四设计速度1201008010080608060403020合成坡度(%)101010101010.59109.51010各级公路的最小合成坡度不宜小于0.5%。在超高过渡的变化处,合成坡度不应设计成0%。当合成坡度小于0.5%时,应采取综合排水措施,以保证路面排水畅通。第二节竖曲线当纵断面上两条坡度不同的相邻纵坡线相交时,就出现了转坡点(变坡点)。汽车在转坡点上行驶不顺适,故在转坡点处都必须用曲线将前后两条相邻纵坡线顺适连接起来以适应行车的需要,这条连接两纵坡线的曲线(二次抛物线)叫竖曲线。竖曲线分凸形竖曲线和凹形竖曲线两种形式。所以纵断面设计线...
