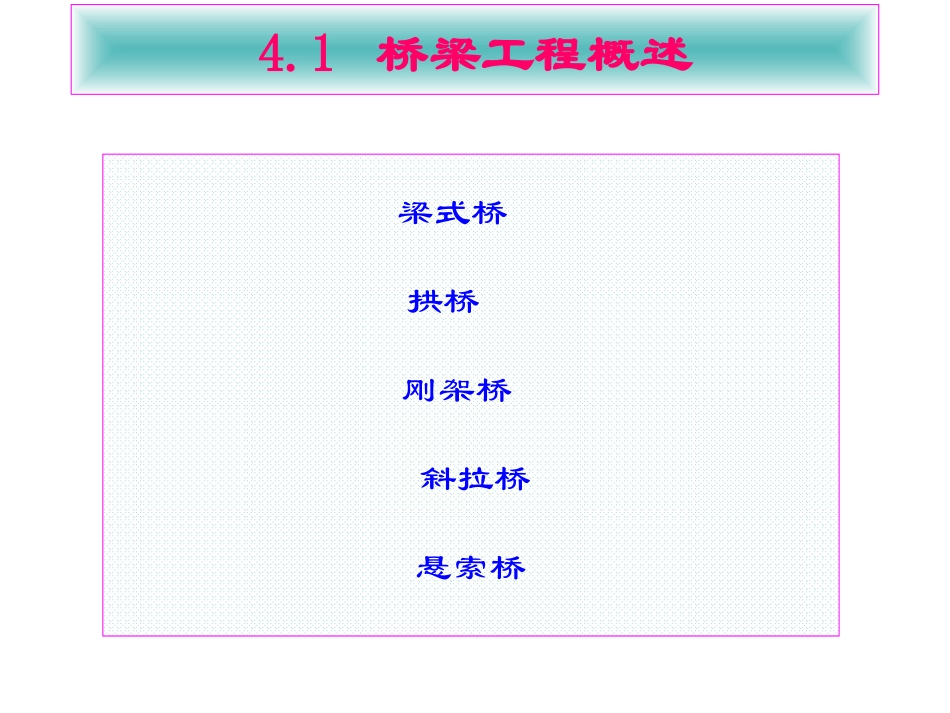

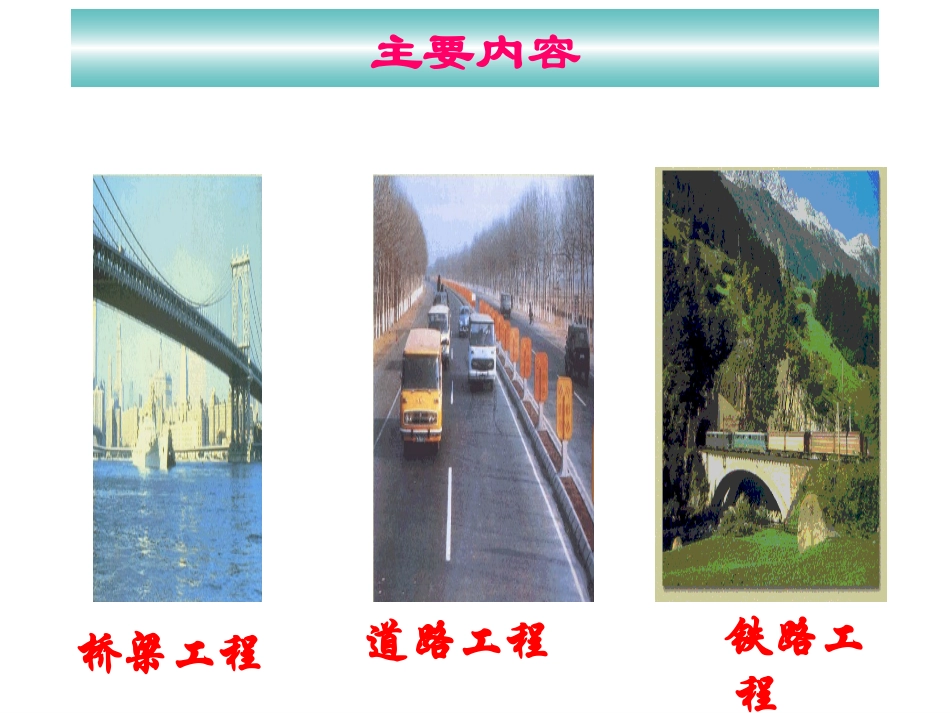

第四讲道路、铁路、桥梁工程主要内容铁路工程桥梁工程道路工程4.1桥梁工程概述梁式桥拱桥刚架桥斜拉桥悬索桥艺术桥梁杨浦大桥杨浦大桥4.1.1桥梁工程概述桥梁是指供公路、城市道路、铁路、渠道、管线等跨越水体、山谷或彼此间互相跨越的工程构筑物，是交通运输中重要的组成部分桥梁组成桥跨结构（或称桥孔结构、上部结构）包括桥面板、桥面梁以及支承它们的结构构件，如大梁、拱、悬索等，其作用是承受桥面上各种车辆、行人的荷载。桥墩、桥台（统称下部结构）是支承桥跨结构的承重构件。桥台设在桥身两端，其作用除支承桥跨结构外还要与路堤衔接并防止路堤滑塌。桥墩设在两桥台之间，其作用是支承桥跨结构。墩台基础是桥墩、桥台的埋入土中的扩大部分，其作用是使桥上全部荷载传至地基。墩台基础在整个桥梁施工中是比较困难的部分，常要在水中作业。4.1.2桥梁荷载恒载-----包括桥梁各部分的自重、预加应力、混凝土的收缩和徐变的影响、土因自重所产生的竖向和水平压力、静水压力及浮力。活载-----主要是铁路列车或公路车辆荷载，它们是以一系列集中力和均布作用力组成的移动式荷载。风载地震4.1.3桥梁分类按材料-----木桥、圬工桥（含砖、石和混凝土砌块桥）钢桥、钢筋混凝土桥、预应力混凝土桥。按用途----公路桥、铁路桥、公路铁路两用桥、城市道路桥（含立交桥）、农村道路桥、人行桥、管线桥和渡槽桥等。按结构----梁式桥（含简支梁、连续梁、伸臂梁）桁架桥、拱桥、刚架桥、悬索桥、斜拉桥等此外，还有浮桥、活动桥等特殊用途的桥。木桥由于木材易于腐烂,多用于临时性桥梁。石桥主要特点是抗压强度高而抗拉强度低，主要用于拱桥。钢桥常用于实腹梁桥及大跨度的桥拱桥、斜张桥和悬索桥钢筋混凝土桥主要包括素混凝土桥、钢筋混泥土桥以及预应力桥。公路桥铁路桥铁路公路两用桥城市道路桥（含立交桥）农村道路桥人行桥管线桥渡槽桥（运水桥）梁式桥梁式桥是一种在竖向移动荷载作用下无水平反力的结构体系，与建筑工程中的梁相似。它结构简单，但跨越能力有限。目前应用最广的钢筋混凝土简支梁跨度为5至25米，预应力混凝土简支梁跨度为10至50米。我国目前最大跨度的预应力混凝土简支梁桥是1989年建成的黄河公路大桥，位于河南开封。全长4475.09m，共108孔，其中77孔采用跨径50m的预应力简支T形梁世界最大跨度的预应力混凝土简支梁桥为奥地利的阿尔姆(Alm)桥，主跨度为76米。我国目前最大跨度的预应力混凝土连续梁桥为六库怒江桥，位于云南省傈傈族自治州州府六库，跨越怒江，该桥采用3跨变截面箱型梁，其中箱型梁为单箱型截面，箱宽5米，两侧各悬出伸臂2.5米，跨中梁高2.8米拱桥拱桥的主要承重结构是拱圈，它在桥面竖向移动荷载作用下桥墩或桥台承受水平推力（显著抵消在拱圈中引起的弯矩），使拱圈承受的主要是压力，故通常可采用抗压能力强的圬工材料（如石、砖、混凝土）建造。拱桥承载方式上承式拱桥中承式拱桥下承式拱桥世界大跨度钢筋混凝土拱桥一览表序号桥名跨度矢跨比（f/l)桥宽建成时间国家1重庆万县长江大桥4201/523.001997中国2克拉克Ι桥（KPKΙ）3901/6.511.401980南斯拉夫3贵州江界河桥3301/6.013.401995中国4广西邕宁邕江桥3131/5.018.901996中国5格拉德斯维尔桥3051/7.825.621964澳大利亚6里约帕拉那桥2901/5.513.501965巴西7伯罗克朗桥2721/4.116.001983南非8亚拉比达桥2701/5.026.501963葡萄牙9广西三岸桥2701/5.032.80在建中国10兰策桥2611/7.512.001990法国•卢浦大桥全长3900米，主拱桥长550米，比1977年建成的世界上主拱桥第二长美国Fayetteville新河谷桥长32米，2003年建成通车，建成时曾经号称“世界第一拱”。•重庆朝天门大桥09年4月29日建成，主跨达552米，成为目前“世界第一拱桥”。刚架桥刚架桥是梁和柱（或竖墙）整体结合的桥梁结构。在竖向移动荷载作用下，梁部主要受弯，柱脚处有水平推力，受力状态介于梁式桥和拱桥之间。刚架桥类型国内外重要刚架桥一览表序号桥名主跨径（m)桥全长（m)桥宽(m）建成时间国家1虎门珠江辅航道桥2703618331997中国2Gateway桥2601627221983澳大利亚3黄石长江大桥245288019.51996中国4Koror-BabeIthuap桥241385.29....
