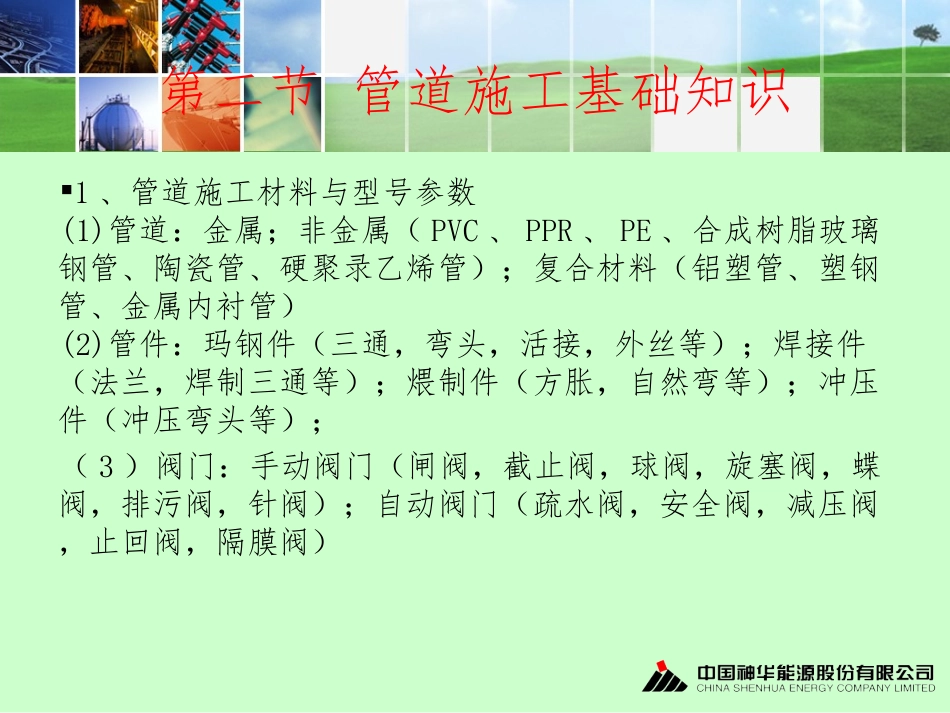

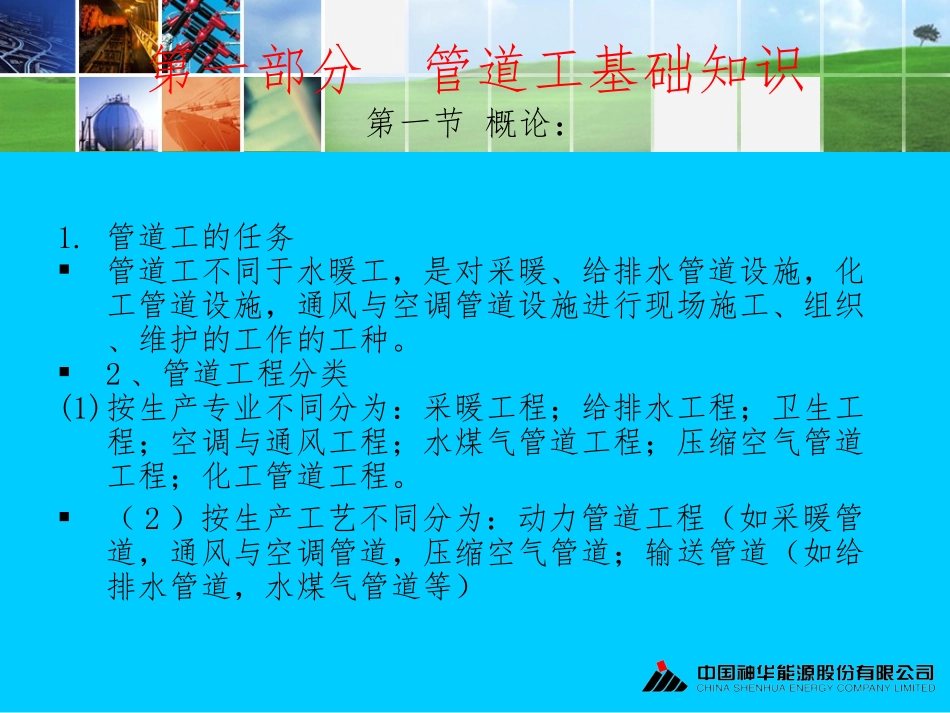

管道工安全技术培训黑岱沟实业公司2012年秋季安全培训方立公13848793623第一部分管道工基础知识第一节概论：1.管道工的任务管道工不同于水暖工，是对采暖、给排水管道设施，化工管道设施，通风与空调管道设施进行现场施工、组织、维护的工作的工种。2、管道工程分类(1)按生产专业不同分为：采暖工程；给排水工程；卫生工程；空调与通风工程；水煤气管道工程；压缩空气管道工程；化工管道工程。（2）按生产工艺不同分为：动力管道工程（如采暖管道，通风与空调管道，压缩空气管道；输送管道（如给排水管道，水煤气管道等）第二节管道施工基础知识1、管道施工材料与型号参数(1)管道：金属；非金属（PVC、PPR、PE、合成树脂玻璃钢管、陶瓷管、硬聚录乙烯管）；复合材料（铝塑管、塑钢管、金属内衬管）(2)管件：玛钢件（三通，弯头，活接，外丝等）；焊接件（法兰，焊制三通等）；煨制件（方胀，自然弯等）；冲压件（冲压弯头等）；（3）阀门：手动阀门（闸阀，截止阀，球阀，旋塞阀，蝶阀，排污阀，针阀）；自动阀门（疏水阀，安全阀，减压阀，止回阀，隔膜阀）第二节管道施工基础知识（4）散热器：<1>散热器分类铸铁散热器（大60、小60、长翼式、圆翼式、M132、760、813），一般试验压力小于0.7MPa；钢制散热器（三柱开式散热器、钢柱复合型散热器、钢串片开式散热器、钢串片闭式散热器或叫做对流器、不锈钢散热器、光面管散热器<分为蒸汽散热器A型，热水散热器B型>）一般试验压力小于1.6MPa；铜铝合金散热器（管式铝合金散热器、管式铜铝合金散热器）；辐射板散热器（低温地暖、门厅电热板、墙壁电热板）暖风机（蒸汽型，热水型，空调型）第二节管道施工基础知识散热器的防腐与安装散热器防腐（陶瓷、等离子镀层）散热器安装（明装、安装，一般设置在窗户下，外墙内侧）铸铁散热器组对，主要管件有对丝、密封垫，对于大60与小60及圆翼型散热器，其组队件是拉杆连接，一般组对工具为自制汽包钥匙，用ϕ20圆钢或六棱钢锻制，施工中常用DN20镀锌钢管制作。第二节管道施工基础知识2、管道施工机械（1）切割工具砂轮切割机，气割，锯割，割管刀等（2）套扣工具自动切管套丝机，114、101手动绞板，管丝锥（3）焊接工具焊接技术：气焊，手工电弧焊，埋弧自动焊，氩弧焊，塑料焊，惰性气体保护焊，激光焊；焊接工具：交流弧焊机，直流弧焊机，氩弧焊机，埋弧自动焊机，激光焊机第二节管道施工基础知识（4）手工工具(1)下料工具：划规、三角尺、靠尺等；(2)量具：钢板尺、钢卷尺、游标卡尺、千分尺、螺纹规等；(3)紧固工具：管钳、链钳、扳手等（5）煨制工具(1)烘炉、氧乙炔焰、煨管机，分为热煨和冷煨，煨制半径一般大于3.5倍管直径（6）吊装工具(1)绳索、手拉葫芦、千斤顶等（7）顶管作业工具顶管机，手拉葫芦，千斤顶等第二节管道施工基础知识3.管道连接方法(1)丝接（锥形螺纹、柱形螺纹；DN15-25管为14牙，DN32-50管为11牙）(2)焊接（一般室外管道均采用焊接，室内管道干管为DN32以上为焊接，DN32以下管道为丝接）(3)法兰连接（平法兰，高颈法兰，松套法兰，丝扣法兰例如活结、水表接头、高压软管接头）(4)卡箍（沟槽管件）(5)快速接头（消防接头，铝塑管接头）(6)拉杆对夹（个别蝶阀、翼型散热器）(7)承插连接（铸铁管、PVC给水管、玻璃钢管）(8)粘接（一般用于非金属材料管道连接）第二节管道施工基础知识4.管道连接密封材料(1)丝扣连接密封材料（白麻结合厚白铅油或白铅油，聚四氟乙烯生料带）(2)承插连接密封材料（打灰口，打铅口，底层密封均为浸透沥青漆麻辫或橡胶条）(3)法兰连接密封材料（普通橡胶板一般用于低于40℃清水，特殊硅胶橡胶板可耐酸碱盐、油脂；石棉板适用于高温水和蒸汽；金属板适用于油脂和酸碱盐）第二节管道施工基础知识5.管道施工附属工程(1)管道冲洗，消毒、试验(2)管道防腐保温(3)管道固定，调直第二节管道施工基础知识6.管道工程施工技术参数术语(1)坡度：管道与水平面夹角的正切值。(2)标高：分为绝对标高与相对标高绝对标高是指我国是把黄海平均海平面定为绝对标高的零点，其他各地标高以此为基准。任何一地点相对于黄海...
