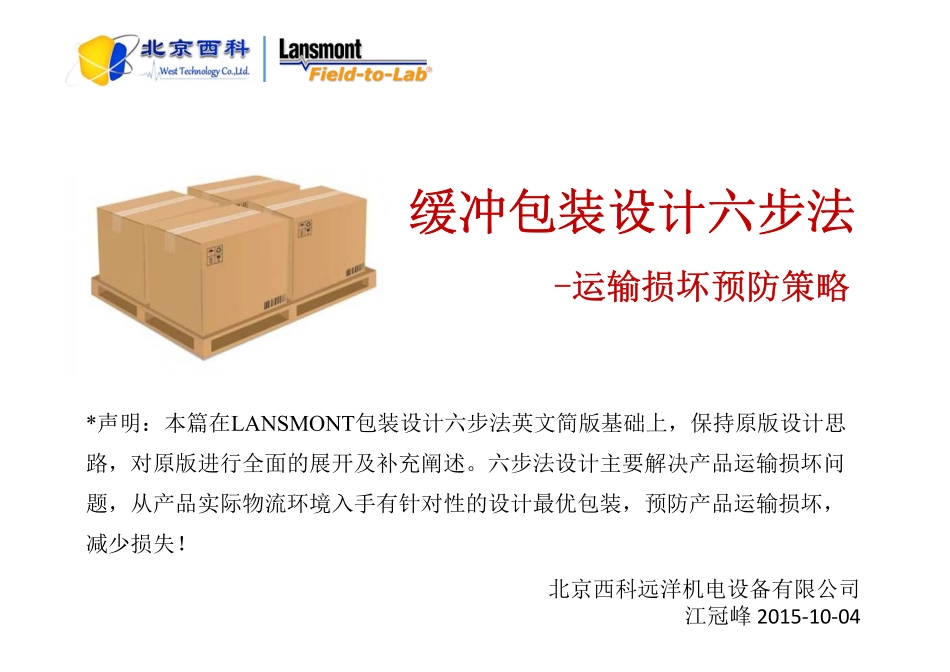

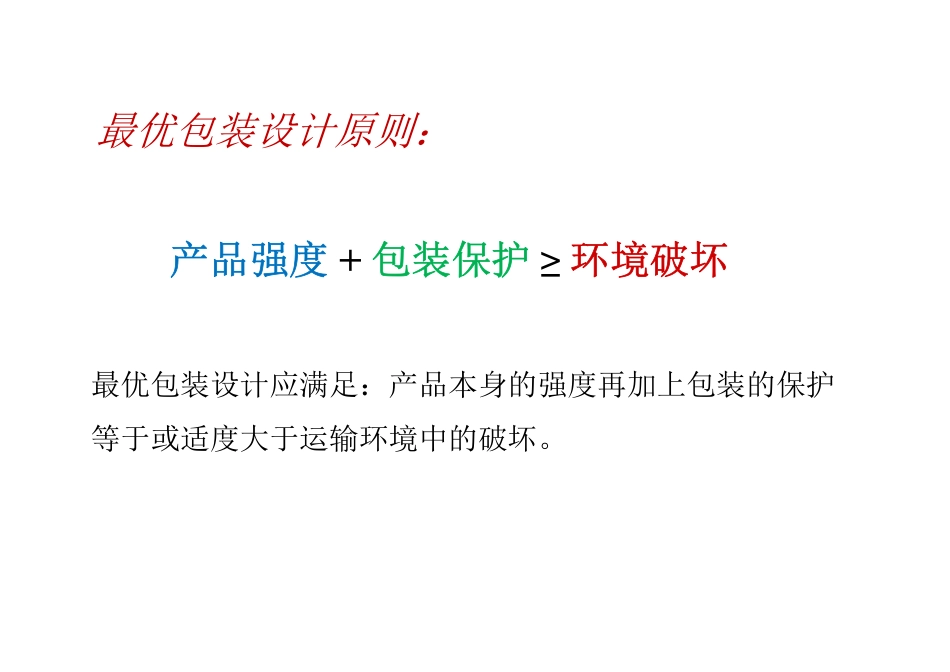

缓冲包装设计六步法-运输损坏预防策略北京西科远洋机电设备有限公司江冠峰2015‐10‐04*声明：本篇在LANSMONT包装设计六步法英文简版基础上，保持原版设计思路，对原版进行全面的展开及补充阐述。六步法设计主要解决产品运输损坏问题，从产品实际物流环境入手有针对性的设计最优包装，预防产品运输损坏，减少损失！环境危害程度产品产品产品产品包装包装包装包装过度包装欠缺包装最优包装产品过设计什么样的包装最合理？过度包装没有必要而且浪费成本欠缺包装又必将导致产品损坏提高产品强度的成本一般远远大于包装的成本，产品强度过大甚至可以不用包装，则需要理性分析经济性，是否可以下降部分产品强度，转而由包装来保护产品？最优包装设计原则：最优包装设计应满足：产品本身的强度再加上包装的保护等于或适度大于运输环境中的破坏。产品强度+包装保护≥环境破坏如何打造最优设计？经过多年来的研究和对先前理论的发展，1986年美国蓝氏Lansmont创造性的提出了包装设计六步法，以实际的物流条件为依据，有针对性的设计一个合理的包装系统，充分考虑强度与成本，损坏概率与可靠性之间的关系。六步法对包装设计方法的科学化、程序化、规范化起到了积极的推动作用，被各个国家广泛采用，被美国国家标准学会列入材料与试验学会标准，并列入美国《包装工程手册》。确定流通环境条件确定产品脆值包装材料测试产品局部改进原型包装设计原型包装测试1.2.4.3.5.6.六步法概述：知彼：对包装件的运输环境定量测量和分析，充分了解包装面临的各种环境危害及程度。知己：对产品本身进行一系列的试验，确立产品的最大耐受性能，损坏边界条件如最大加速度，最大速度变化量等。自行改进：通过脆值试验，如果局部太过脆弱，提高自身强度非常容易，把问题留给包装导致成本过高等，先提高产品自身强度到合理范围。包装缓冲材料性能分析及测试，分析备用缓冲材料的冲击缓冲特性曲线，振动传递特性曲线。综合以上的环境因素，产品脆值以及包装材料的性能，同时综合费用和物流方面的信息对产品的包装系统加以设计。对设计出来的包装，联合产品在实验室进行系列的验证试验，确认所有设计完全满足产品对包装的各项要求。1.确定流通环境2.确定产品脆值3.产品局部改进4.包装材料测试5.原型包装设计6.原型包装测试第一步：确定流通环境第一步.确定流通环境条件对物流环境严酷程度的判定是缓冲设计重要的一步，也是设计的主要依据，主要是判定存在何种运输危险和危险程度。它包括搬运过程的偶然跌落、汽车振动、冲击、温湿度极限和堆码压力等。第一步.确定流通环境条件振动危害运输过程中不经历振动是不可能的，汽车引擎的转动、车轮的运转、路面不平、悬挂系统等都会引起包装的振动。振动是极其复杂的，各种因素混合在一块，有些振动是周期的，有些是随机性的。振动可导致产品共振、变形、弯曲、产生裂纹、疲劳、摩擦、断裂和造成部件之间的相互撞击等危害。卡车运输跌路运输航空运输一般认为运输振动发生在较低的频率处，用功率谱密度曲线表达，频率在1~200Hz内，下图为ASTMD-4728标准记录的各类车辆运输功率谱密度曲线（PSD）*由于运输振动频率较低，振动位移较大，ASTMD-4169建议使用Lansmont液压振动台用0.5G的正弦波扫描3到100Hz，观察分析卡车在运输过程中的包装振动特性。跌落（垂直冲击）危害跌落往往出现在搬运环节上，包装件在装卸、中转的过程中可能的跌落概率和跌落高度，是包装设计的重要依据。即使是同一运输工具，同一运输路线，不同的包装也可能经历完全不同的处理方式,一些包可能永远不会跌落,而其他包装则可能从同一高度跌落好几次，有些可能底部触地，有些可能是侧面、顶部、或角触地。第一步.确定流通环境条件如左图跌落概率曲线，一般情况下产品重量增加，跌落概率降低；跌落高度增加，跌落概率也降低；小型包装件跌落的概率也远大于大型包装件跌落的概率。在选择包装强度等级时，应根据产品重量等特点，考虑到产品与包装的成本，允许的破损率，选择设计包装要抵抗的跌落概率和高度，而不能不计成本的选择最高的跌落高度，选择最小的跌落概率。跌落高度in跌落概率%跌落高度...
