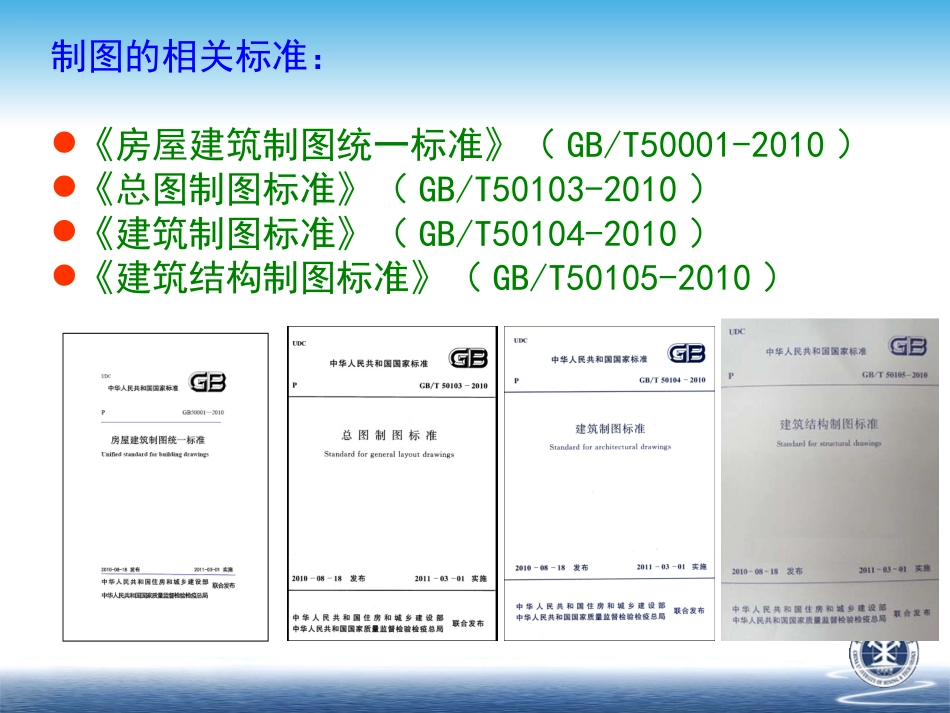

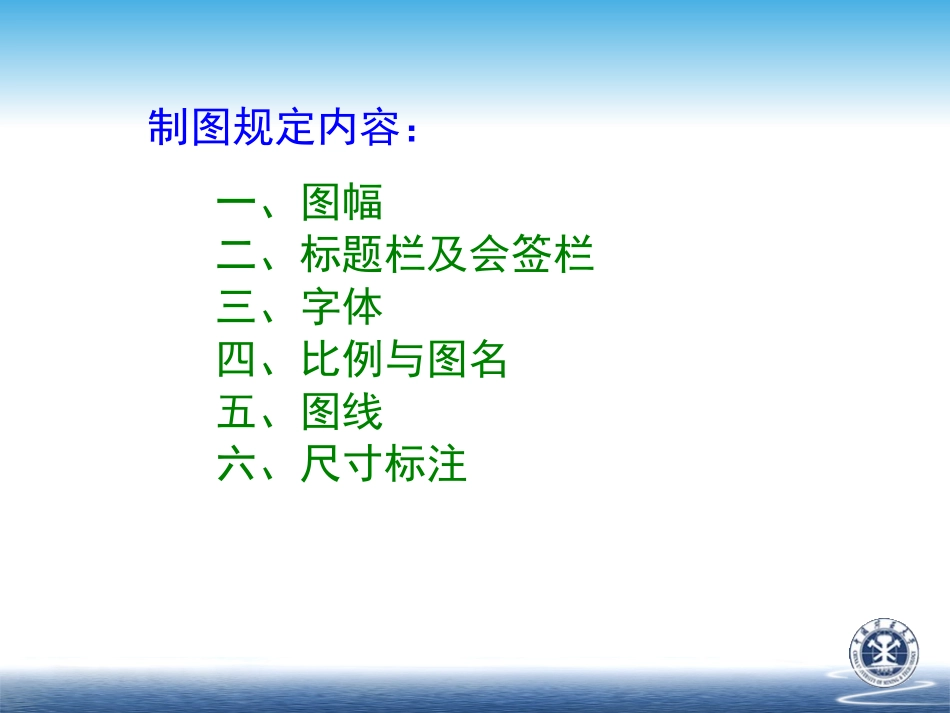

制图的基本规定制图的相关标准：《房屋建筑制图统一标准》（GB/T50001-2010）《总图制图标准》（GB/T50103-2010）《建筑制图标准》（GB/T50104-2010）《建筑结构制图标准》（GB/T50105-2010）制图规定内容：一、图幅二、标题栏及会签栏三、字体四、比例与图名五、图线六、尺寸标注一、图幅图幅是指绘图时采用的图纸幅面。图框是指绘图范围的界线。幅面及图框尺寸(㎜)A0～A3横式幅面(一)A0～A3横式幅面(二)A0～A4立式幅面(一)A0～A4横式幅面(二)*在必要时，图纸的短边不应加长，长边可以加长。二、图纸标题栏和会签栏将工程名称、图名、图号、设计号及设计人、绘图人、审批人的签名和出图日期等集中列表放在图纸右下角称为图标。其格式和内容可根据需要自行确定。会签栏是为各工种负责人签字用的表格，不需要时可不设。*制图作业不用会签栏三、图线图线的宽度b，宜从1.4、1.0、0.7、0.5、0.35、0.25、0.18、0.13mm线宽系列中选取。图线宽度不应小于0.1mm。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用下表中相应的线宽组。线宽组（mm）图线的线型和宽度图框线、标题栏线的宽度(㎜)图纸的图框和标题栏线，可采用下表的线宽。(1)同一张图纸中，各相同比例的图样应选用相同的线宽组。1.图线的画法和要求：相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm。(4)如图形较小，画点画线和双点画线有困难时，可用细实线代替。(3)同一张图纸中，虚线、点画线和双点画线的线段长度及间隔大小应各自相等。(5)点画线或双点画线的首尾两端应是线段而不是点，点画线与点画线或与其他图线相交，应交于线段。(6)虚线与虚线或虚线与其他图线相交时，应交于线段处。虚线是实线的延长线时，应留空隙，不得与实线相接。(8)折断线直线间的符号和波浪线都徒手画出。折断线应通过被折断图形的轮廓线，其两端各画出2-3mm。(7)图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字的清晰。四、字体图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。文字的字高，应从下表中选用。字高大于10mm的文字宜采用TRUETYPE字体，如需书写更大的字，其高度应按的倍数递增。字体种类中文矢量字体TRUETYPE字体及非中文矢量字体字高3.5、5、7、10、14、203、4、6、8、10、14、20图样及说明中的汉字，宜采用长仿宋体（矢量字体）或黑体，同一图纸字体种类不应超过两种。长仿宋体的宽度与高度的关系应符合下表的规定，黑体字的宽度与高度应相同。长仿宋字高宽关系(mm)图样及说明中的拉丁字母、阿拉伯数字与罗马数字，宜采用单线简体或ROMAN字体。拉丁字母、阿拉伯数字与罗马数字的书写规则，应符合下表的规定。拉丁字母、阿拉伯数字与罗马数字的书写规则*拉丁字母、阿拉伯数字与罗马数字，如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜75度。斜体字的高度和宽度应与相应的直体字相等。*当拉丁字母单独用作代号时，不使用I，O及Z三个字母，以免同阿拉伯数字的1，0，2相混淆。*拉丁字母、阿拉伯数字与罗马数字的字高，应不小于2.5mm。*分数、百分数和比例数的注写，应采用阿拉伯数字的数学符号，即写成3/4、25%和1:20。*当注写的数字小于1时，必须写出个位的“0”，小数点采用圆点，齐基准线书写。工程字体的具体写法五、比例与图名比例应为图形与实物相对应的线性尺寸之比，比例的大小指比值的大小，如1：50比1：100大。画图，多用缩小的比例绘制在图上。比例写在图名右侧，比图名字号小一号或两号底层平面图1:100图名下画一横粗线，粗度不粗于本图纸所画图形中粗实线，横线的长度应以所写的文字所占长短为准，不能任意画长。当一张图纸中的各图只用一种比例时，也可把该比例单独书写在图纸标题栏内。在工程图中，图样可表示物体的形状，而物体的真实大小由图样上所标注的尺寸来确定。有了尺寸的图纸才能作为施工的依据。作用要素图样上标注的尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字等组成，称为尺寸的四要素。六、尺寸标注尺寸标注的基本规定（一）尺寸线（表示所注尺寸的方向）1、尺寸线采用细实线。2、尺寸线不宜超...
