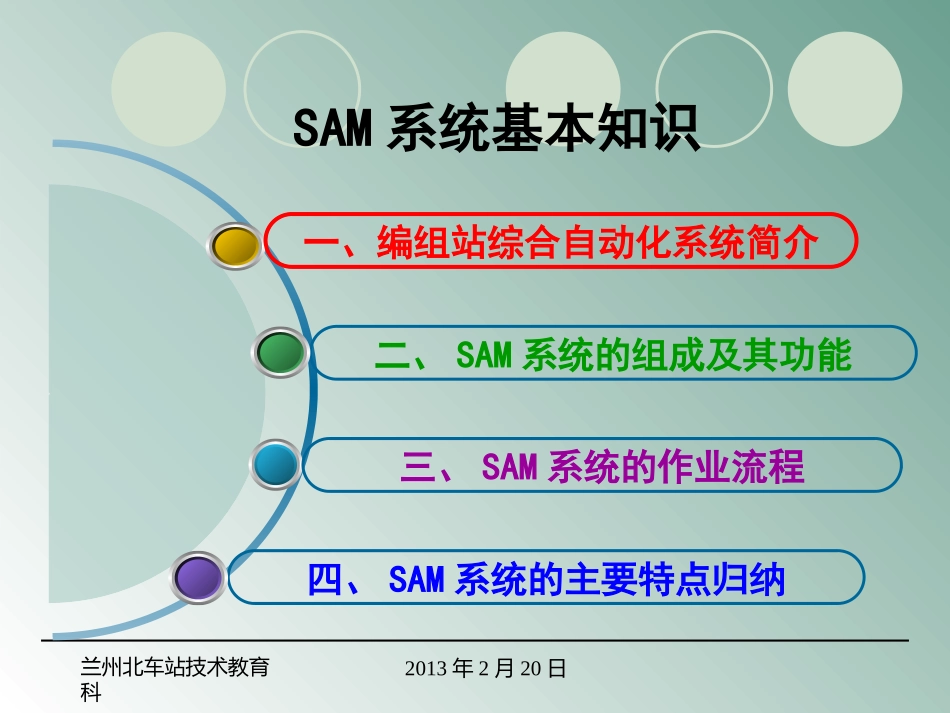

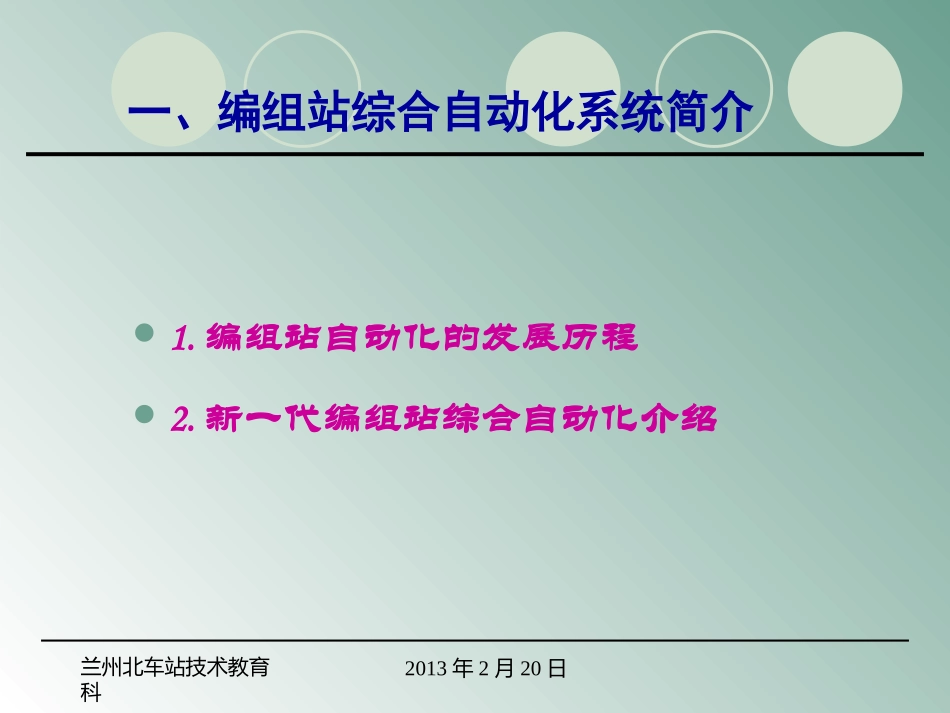

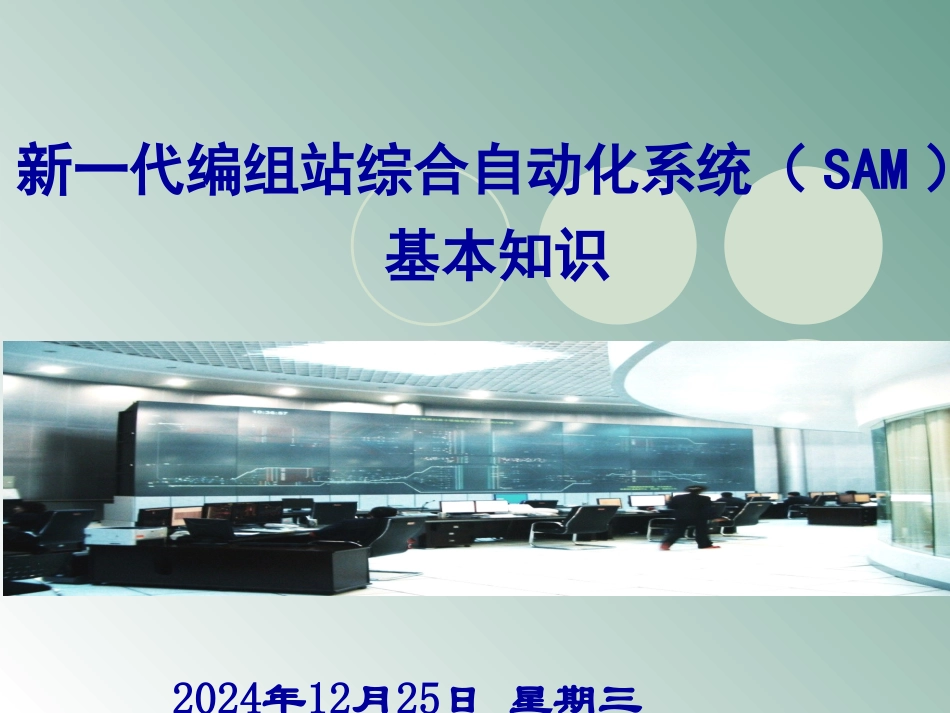

2024年12月25日星期三新一代编组站综合自动化系统（SAM）基本知识兰州北车站技术教育科2013年2月20日二、SAM系统的组成及其功能四、SAM系统的主要特点归纳一、编组站综合自动化系统简介SAM系统基本知识三、SAM系统的作业流程兰州北车站技术教育科2013年2月20日一、编组站综合自动化系统简介1.编组站自动化的发展历程2.新一代编组站综合自动化介绍兰州北车站技术教育科2013年2月20日1.编组站自动化的发展历程半自动化自动化综合自动化新一代综合自动化1984年1989年2005年机械化1978年1960年18年6年5年16年兰州北车站技术教育科2013年2月20日传统的编组站综合自动化系统（兰州西站）：是在一个编组站建设配套的现车信息管理、货运管理、驼峰自动化、计算机联锁等主要系统，各系统的安装和使用通常分散在不同的作业地点，各个子系统之间相对独立，信息化程度较低，并未构成一个统一集中的整体自动化系统。兰州北车站技术教育科2013年2月20日传统的编组站综合自动化系统存在的不足1.已有的计算机应用系统（现车管理、货运管理、自动化驼峰、计算机联锁、十八点统计分析系统）之间相互独立，信息不能共享；2.不能融合于部-局-站一体化的铁路运输指挥体系之中，形成信息“孤岛”；3.现车信息不能做到实时、准确的跟踪与管理；兰州北车站技术教育科2013年2月20日4.调度指挥与作业计划仅凭经验编制，缺少必要的卡控；5.现场作业情况不能及时反馈，调度指挥者不能实时掌握现场作业情况，不能快速、灵活应对现场作业的实时变化；6.自动化程度不高，许多作业仍需人工办理，劳动强度较大（比如站调手工铺画技术作业大表）。兰州北车站技术教育科2013年2月20日新一代编组站综合自动化系统（兰州北）：将综合自动化作为一个整体系统进行统一规划、设计和研究，通过对编组站溜放速度控制、进路控制、车辆管理、信息管理系统的整合，不仅实现了计划自动编制与调整、计划自动执行与集中控制、作业过程的自动控制，还实现了作业管理和控制结合、路局调度与车站调度一体化，进一步提高了编组站的信息化和自动化程度。SAM系统新一代综合自动化CIPS系统应用代表：新丰镇应用代表：成都北贵阳南、武汉北2.新一代编组站综合自动化介绍兰州北车站技术教育科2013年2月20日CIPS(ComputerIntegratedProcessSystem)编组站综合集成自动化系统CIPS系统是由通号公司研发的，是将各个单元自动化分系统（联锁、驼峰、推峰遥控、停车器、脱轨器、现车、统计、班计划、货检等）整合、集成在一起形成的一个大的自动化系统。兰州北车站技术教育科2013年2月20日SAM系统是将铁道部信息中心开发的信息管理系统（SMIS）和铁科院开发的集中控制系统有机结合起来，集编组站信息管理、决策管理、现车管理、进路控制、溜放速度控制、机车安全监控等为一体的综合信息管理与控制平台。SAM（SyntheticAutomationofMarshallingyard）新一代编组站综合自动化系统兰州北车站技术教育科2013年2月20日CIPS与SAM系统的比较SAM和CIPS的设计理念和设计思路不尽一致，采用的原理和方法也不尽相同，在运用效果方面也存在一定差异，在功能上各有所长。兰州北车站技术教育科2013年2月20日以新丰镇和成都北为例，日均出入车比较成都北采用CIPS日均出入车为1.2-1.4万辆左右。新丰镇采用SAM日均出入车为2.4万辆左右，高峰时能够达到2.8万辆。SAM系统在运输组织效率上明显比CIPS系统高。050001000015000200002500030000成都北（CIPS）新丰镇(SAM)日均出入车（最低）日均出入车（最高）12000140002400028000兰州北车站技术教育科2013年2月20日二、SAM系统的组成及其功能四、SAM系统的主要特点归纳一、编组站综合自动化系统简介SAM系统基本知识三、SAM系统的作业流程兰州北车站技术教育科2013年2月20日（一）SAM系统的组成SAM系统由信息管理系统和过程控制系统两大部分组成，信息管理部分主要包括调度指挥、现车管理、货运管理、统计分析等子系统，作业过程控制部分包括编组站集中控制系统与综合表示、计算机联锁、驼峰自动控制、停车防溜器控制、调车机车综合控制等子系统。SAM系统信息管理系统过程控制系统调度指挥与现车系统...
