第四节 自动变速器液压液压控制系统VIP专享VIP免费

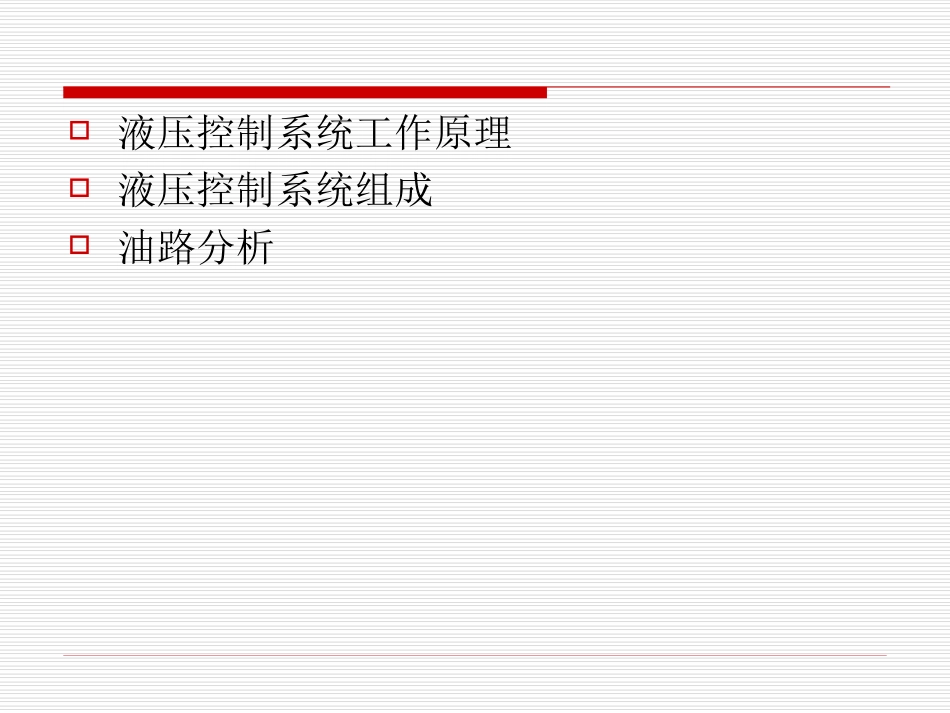

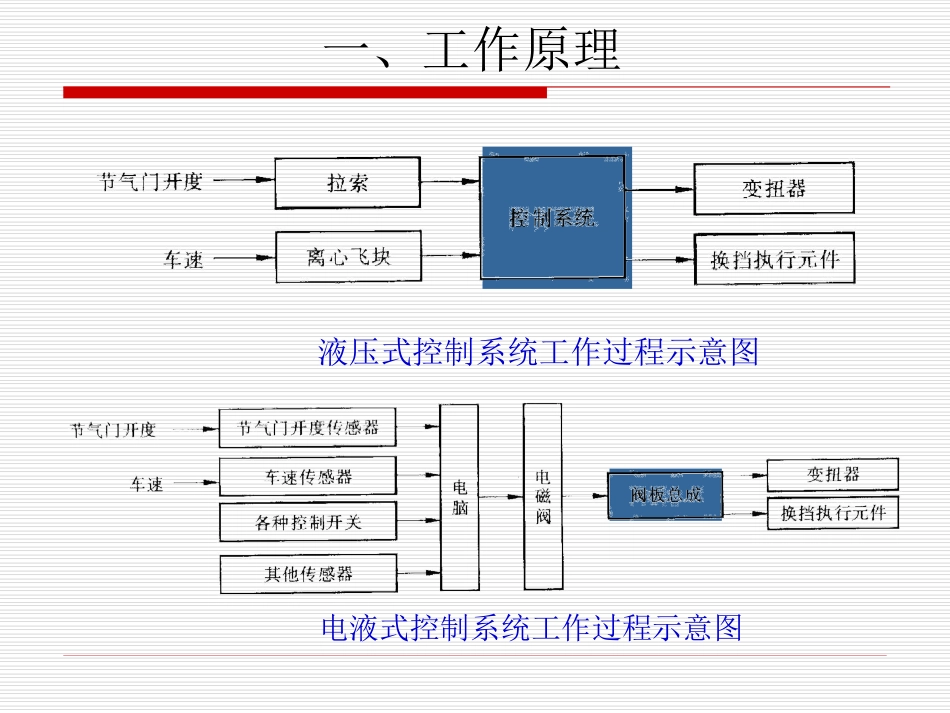

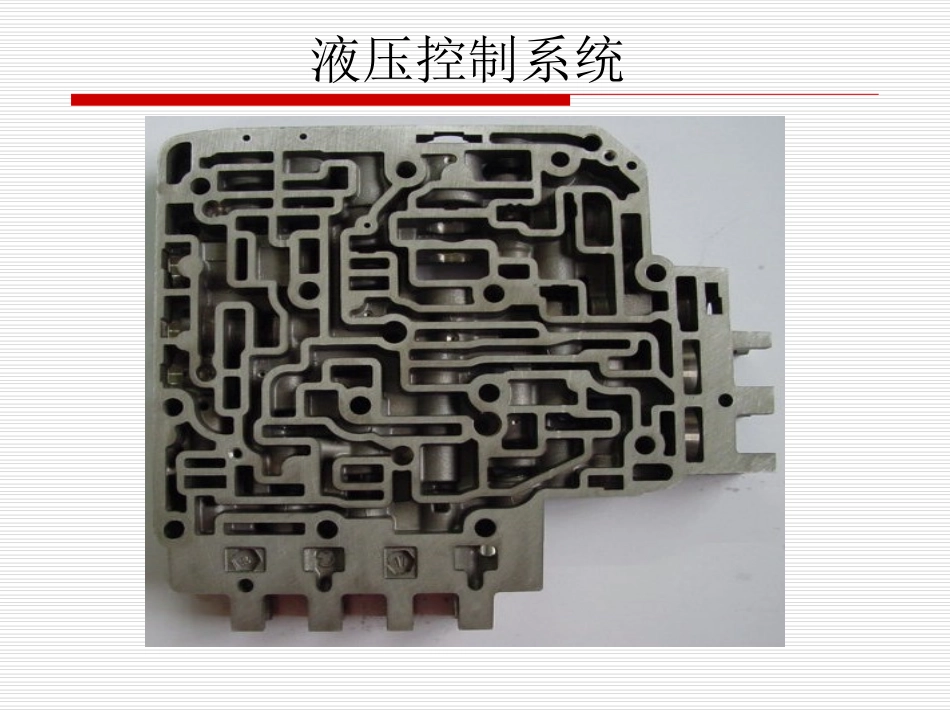

液压控制系统液压控制系统工作原理液压控制系统组成油路分析一、工作原理液压式控制系统工作过程示意图电液式控制系统工作过程示意图换档阀两端作用着节气门油压和速控油压。换档时，两端油压发生变化，使换档阀产生位移，改变油路，从而实现换档。液控自动变速器换档原理换档阀两端作用着两个电磁阀（A、B阀）控制着换档油压。电磁阀由电脑控制。换档时换档阀一端充油，一端泄油，或者两端都充油、泄油，使换档阀发生位移而换档。电控自动变速器换档原理液压控制系统的组成一体化油压调节部分：主调压阀、次调压阀、速控油压调节阀、强制降档油压调节阀、低滑行调压阀、中间调压阀。控制信号转换部分：手动阀、节气们法、速控阀、换档控制部分：换档阀、辅助控制阀（蓄压器背压控制、散热器旁通阀、D位换2档定时阀、换档品质控制部分（球阀、顺序阀、蓄压器、发动机转速控制））、原理和设计供油调压和流量控制系统：提供压力油源，保证变矩器供油，向整个油压操纵控制系统提供一定压力和足够流量的油液，按需调节压力和流量。换档操纵系统：保证正确地操纵控制结合元件的结合和分离，以实现换档。换档品质控制系统：实现迅速平稳地换档。变矩器供油和闭锁控制系统和冷却润滑系统：保证向变矩器供油，保证足够的油压。控制锁止离合器的结合和分离以及结合程度。保持在正常合理的工作油温范围。保证所有运动零件得到良好的润滑。换档品质控制：溢流/减压/节流型调压阀，串联或并联，蓄能器背压控制、电液比例调压阀等。作用控制结合元件油压平稳上升。（一）液压调节系统（做到液压的可控可调）液压油泵是发动机直接驱动的，故其输出流量和压力均受发动机运动状况的影响。当主油路压力过高时，会引起换档冲击和增加功率消耗；当主油路压力过低时，会引起执行元件打滑。另外/同时，油液在进入换档系统其他阀时也应保持稳定的油压力，使系统工作平顺。作用：根据变速杆的位置、汽车的行驶速度和节气门开度的变化，自动调节主油路油压。主调节阀结构如图示。在阀的上端，作用有向下的作用力：管路油压力（面积A）。在阀的下端，作用有向上的作用力：弹簧力、节气门油压力（面积C）（或称加速踏板控制油压力）、在变速杆处于R位置时的油压力（面积B—面积C）。1、主调节阀油泵产生的压力由主调节阀调节后产生管路压力，管路压力是用于控制自动变速器的最基本、最重要的压力，因为它用于操作变速器内所有的离合器和制动器，同时它也是变速器内所有其他压力的压力源（如节气门油压、速控油压等）。作用是根据节气门开度和汽车行驶车速变化，调节送至变矩器和润滑系统的油压，使之与发动机功率和车速保持一致。副调节阀结构如图示。在阀的上端，作用有向下的力：主调节阀油压（面积D）。在阀的下端，作用有向上的力：弹簧力、节气门油压。2、副/次调节阀作用是将速控油压调节成恒定压力来控制反向阀（断流阀）。而反向阀的作用是连接节气门油压与速控油压，即使节气门油压与车速有一定的关联性。在阀的左端，作用有弹簧力。在阀的右端，作用有速控油压力。3、速控压力调节阀（稳压）作用是调节进入降挡阀的压力，使之保持稳定。（调节/稳定降挡阀的油压）车辆行驶过程中，如遇到行驶阻力增加或需要超车时，可将油门踩到底（节气门开度大于85%），自动变速器将自动进行降档操作，此时参加工作的除了各换档阀外，还有锁止调节阀和降档阀。锁止调节阀的结构如图所示。在阀的左端，作用有弹簧力。在阀的右端，作用有来自管路的油压力。4、锁止调节阀（稳压）在变速杆处于2位置时，中间调节阀调节来自中间变速阀（或称中间换档阀，位于2~3换档阀的上端）的管路压力，经调节后的油压经过1~2档换档阀进入制动器B1时，用以减小换档冲击。中间调节阀结构如图所示。在阀体的右端，作用有来自手动阀2位置的管路油压。在阀体的左端，作用有弹簧力。二力的平衡，可以保持制动器B1的油压力。5、中间调节阀（起稳压作用）（减压阀）在变速杆处于L位置时，低速行车调速阀调节来自手动阀的管路油压，调节后的油压送至低速行车变速阀（位于1-2换档阀的上端），使经1-2换档阀、...
