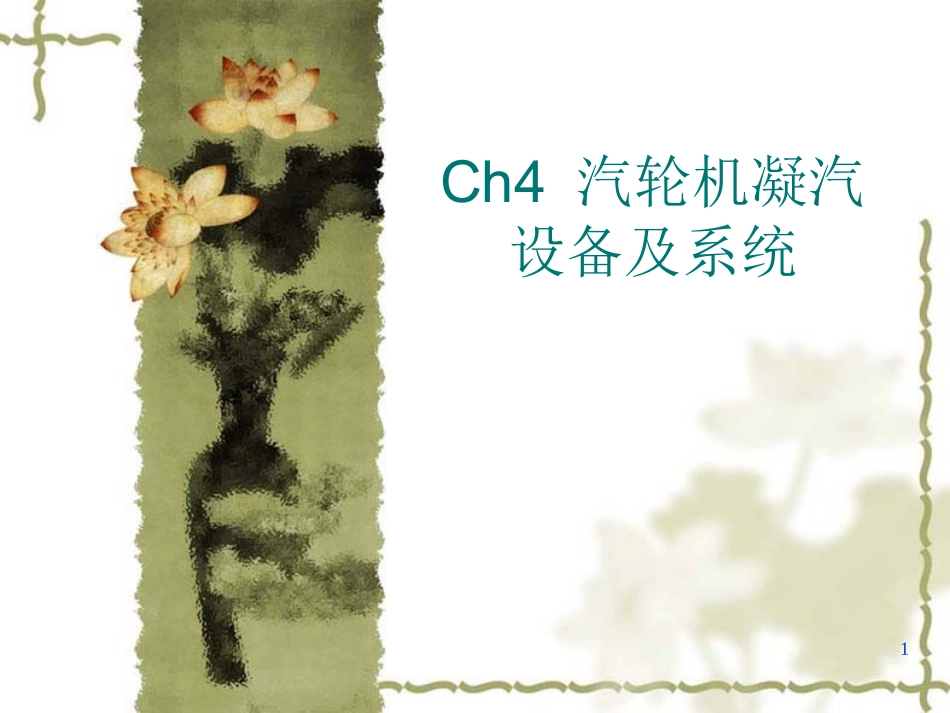

电厂汽轮机原理及系统 ch4 汽轮机凝汽设备及系统VIP专享VIP免费

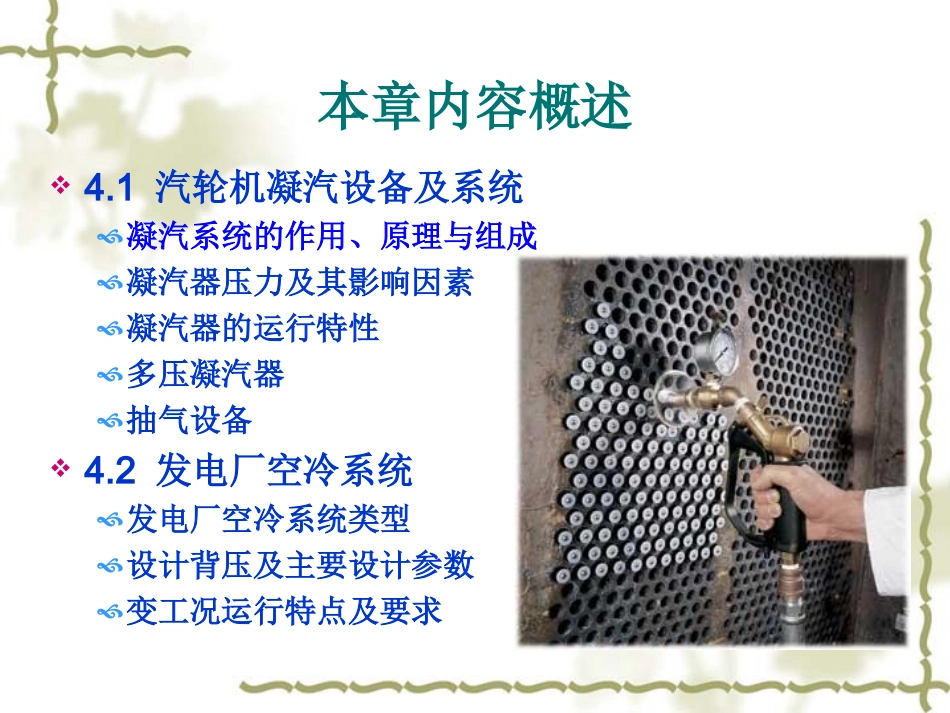

1Ch4汽轮机凝汽设备及系统2本章内容概述4.1汽轮机凝汽设备及系统凝汽系统的作用、原理与组成凝汽器压力及其影响因素凝汽器的运行特性多压凝汽器抽气设备4.2发电厂空冷系统发电厂空冷系统类型设计背压及主要设计参数变工况运行特点及要求34.1.1凝汽系统的作用、原理与组成作用与功能冷端放热、回收工质朗肯循环中，冷端放热、凝结排汽建立、维持真空汽轮机尾部建立并维持真空，增大机组理想焓降热力除氧、改善凝水品质热力物理分解除去凝水及补水中的氧气，防止加热器及锅炉的氧腐蚀原理在汽、水共存体系中，压力决定于汽、水热力平衡温度，即该温度对应的汽、水饱和压力凝汽器为开口系统，进入的蒸汽量与排出的凝水量保持平衡，汽、水空间的分界面稳定，为准封闭系统，其压力同样决定于汽、水热力平衡温度44.1.1凝汽系统的作用、原理与组成凝汽系统的组成凝汽器、循环水泵与循环水系统、凝结水泵、抽气器等组成。凝汽器将蒸汽凝结成水的大型换热器，有表面式和混合式两种。冷却介质水和空气型式水冷管、壳表面式，空冷管膜式管、壳表面式水在管侧，单流程或多流程，汽在壳侧热井疏水扩容器旁路排汽轴封加热器疏水补水循环冷却水凝结水泵至除氧器低压加热器至抽气器故障汽源54.1.1凝汽系统的作用、原理与组成循环水系统水源、循环水泵、管道等，循环水泵泵送冷却水，输运蒸汽释放的汽化潜热开式循环江、河、湖、海为水源，冷却水单次使用闭式循环冷却塔为冷源，冷却水循环多次使用凝结水泵抽送凝结水至低压加热器，维持凝汽器热井水位抽气器抽排凝结释放和漏入的不凝结气体，保证凝结传热面良好的凝结换热条件型式射汽抽气器、射水抽气器、水环真空泵、列勃兰式64.1.2凝汽器压力及其影响因素凝汽器内压力总压与分压不凝结气体和蒸汽组成的多组分气体道尔顿定律：总压力为组成气体分压力之和csappp110.622csasppDxD当排汽干度为、流量时，在相同介质温度下xsD凝汽器内不凝结气体份额很小，故蒸汽分压力占主导地位，凝汽器的压力决定于蒸汽温度!!!74.1.2凝汽器压力及其影响因素传热过程与凝汽器压力的确定传热过程1wt2wtststcpct传热端差冷却水温升过冷度1wttt84.1.2凝汽器压力及其影响因素热量输运与冷却水温升蒸汽的放热被冷却水吸收热量输运循环倍率冷却循环水的流量与蒸汽量的比增大m，减小温升，降低凝汽器压力，但增大泵耗。开式循环60左右，闭式循环50左右'21211000()1000()1000()cccwwwwpwwQDhhDhhDctt'ccpwchhtcDDWcDmD94.1.2凝汽器压力及其影响因素传热方程传热过程管外凝结放热、管壁导热、管内污垢导热和冷却水的对流传热。采用集总参数模型传热方程对数平均集总参数模型对数平均温度'()ccccmQDhhAKt1212()()ln[()/()]ln[()/]swswmswswtttttttttttttexp/1cpwttAKcD104.1.2凝汽器压力及其影响因素传热系数HEI公式1WmcKK1K：未修正传热系数，与流速的平方根及管径有关w：冷却水温度修正系数m：冷却管材料修正系数c：清洁系数**HEI表面式凝汽器标准中，给出了这些修正系数的图、表114.1.2凝汽器压力及其影响因素别尔曼(前苏联)公式14650wtzdKz：冷却管材料修正系数d：负荷修正系数t：冷却水温修正系数w：流速与管径修正系数：清洁系数124.1.3影响凝汽器压力的因素冷却水进口温度决定于环境条件和冷却设备特性水源江、河、湖、海，深海水冷却塔空气干度、风，冷却负荷冷却水量冷却水量大，温升小，凝汽器压力低，但循环水泵功耗大传热性能汽侧管束排列，不凝结气体，传热表面，结垢管壁冷却管材料，铜管、不锈钢、钛管水侧结垢盐类、污泥和腐蚀物等物理垢，藻类、贝壳等生物垢。防垢，清洗（凝汽器胶球系统）对流传热冷却水流速、水温。强化传热凝汽器热阻分布134.1.4凝汽器的运行特性凝汽器的运行性能指标压力汽器传热管上部的绝对凝压力冷却水温升凝汽器循环冷却水进、出口温差端差凝汽器压力对应的蒸汽饱和温...
