压缩机系统与装置复习思考题VIP免费

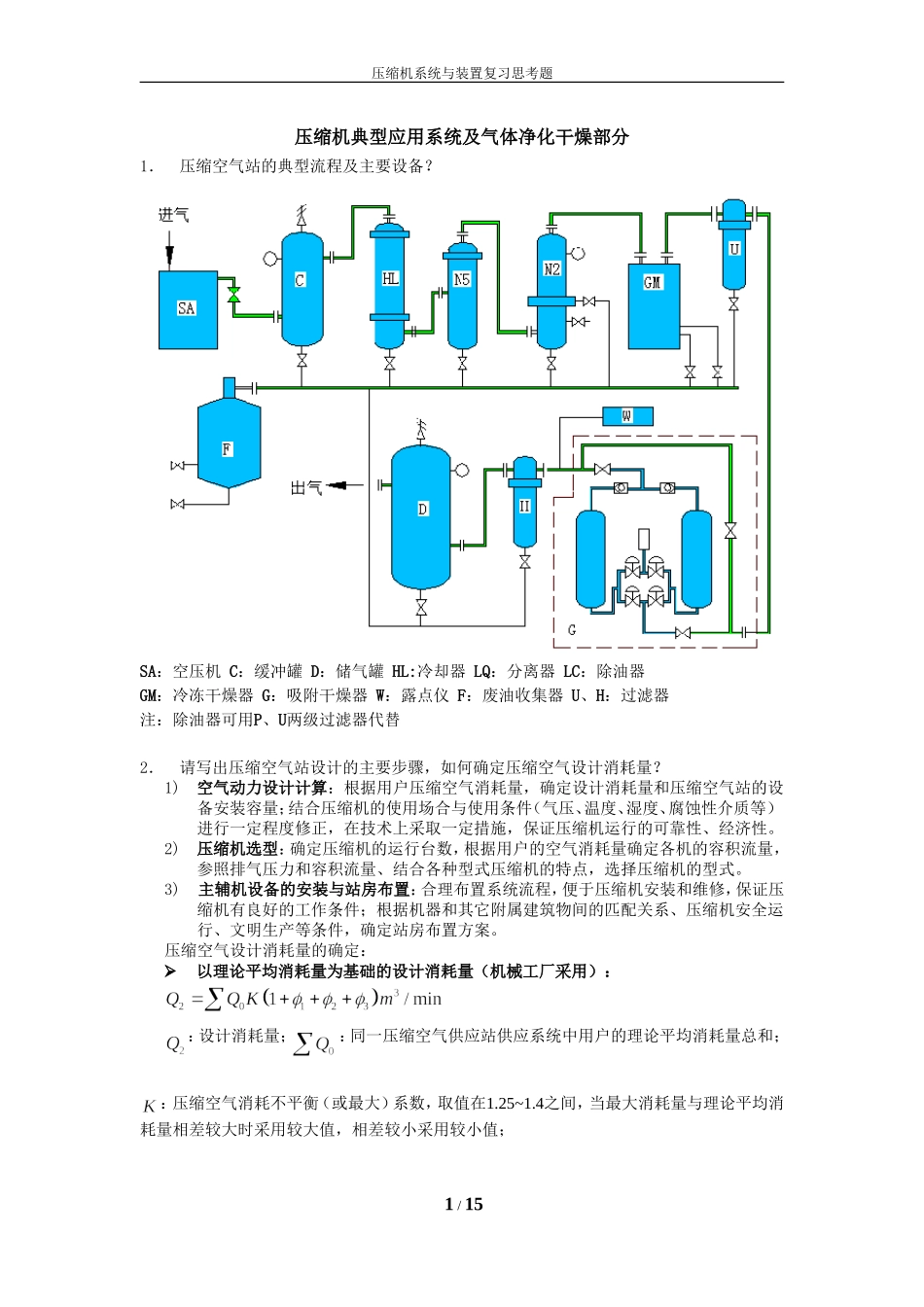

压缩机系统与装置复习思考题压缩机典型应用系统及气体净化干燥部分1．压缩空气站的典型流程及主要设备？SA：空压机C：缓冲罐D：储气罐HL:冷却器LQ：分离器LC：除油器GM：冷冻干燥器G：吸附干燥器W：露点仪F：废油收集器U、H：过滤器注：除油器可用P、U两级过滤器代替2．请写出压缩空气站设计的主要步骤，如何确定压缩空气设计消耗量？1)空气动力设计计算：根据用户压缩空气消耗量，确定设计消耗量和压缩空气站的设备安装容量；结合压缩机的使用场合与使用条件（气压、温度、湿度、腐蚀性介质等）进行一定程度修正，在技术上采取一定措施，保证压缩机运行的可靠性、经济性。2)压缩机选型：确定压缩机的运行台数，根据用户的空气消耗量确定各机的容积流量，参照排气压力和容积流量、结合各种型式压缩机的特点，选择压缩机的型式。3)主辅机设备的安装与站房布置：合理布置系统流程，便于压缩机安装和维修，保证压缩机有良好的工作条件；根据机器和其它附属建筑物间的匹配关系、压缩机安全运行、文明生产等条件，确定站房布置方案。压缩空气设计消耗量的确定：以理论平均消耗量为基础的设计消耗量（机械工厂采用）：：设计消耗量；：同一压缩空气供应站供应系统中用户的理论平均消耗量总和；：压缩空气消耗不平衡（或最大）系数，取值在1.25~1.4之间，当最大消耗量与理论平均消耗量相差较大时采用较大值，相差较小采用较小值；1/15压缩机系统与装置复习思考题：管道系统漏损系数，15%~20%，管道附件较多用较大值；：风动工具磨损增耗系数，15%~20%；：设计中未预见的增耗系数，10%。以最大消耗量为基础的设计消耗量：：同一压缩系统中用户最大消耗量总和；：同时使用系数。以最大消耗量和理论平均消耗量为基础的设计消耗量：：各主要用户的最大消耗量之和；：其余用户的理论平均消耗量之和。3．合成氨的主要工艺流程？合成氨工艺流程用压缩机的类型及其主要特点？合成氨的工艺流程：合成氨常采用活塞式压缩机（分有油润滑和无油润滑）、离心式压缩机等。活塞式压缩机的压比高，但易损件多、可靠性差；离心式压缩机压比较高，动力平衡性好，但易出现喘振工况，噪声也较大。采用往复活塞压缩机时，由于气体含油不仅会使合成氨催化剂中毒，还会附着在热交换壁上降低传热效率，所以要在压缩机每段出口处设置油分离器，将油清除干净。采用离心式压缩机或采用无油润滑的往复式压缩机，气体中不含油水，可以取消滤油设备。4．请分别画出以煤炭和天然气为原料的合成氨工艺流程图。以煤炭为原料的合成氨工艺流程：以天然气为原料的合成氨工艺流程：2/15压缩机系统与装置复习思考题5．压缩天然气加气站有哪些类型？分别有什么特点？不同类型加气站压缩机的特点？按加气站设备的设置分类：a)固定站房：规模大、维修方便、占地大。b)集装箱式：易搬迁，占地小，噪音低，仪器维修不方便。c)移动式：急用或备用、天然气发动机驱动、流量小。按气源情况分类：1）常规站（标准站）600-1000m3/h：城市管网附近设立、入口压力0.15-0.4MPa、压力波动较大。2）母站2500-4000m3/h：城市门附近、天然气主管道、入口压力高1-2MPa、压力波动很小。3）子站：无天然气管网、气源来自储气瓶车。4）液化天然气加气站：无天然气管网、灌装液化天然气气化供气或直接注入汽车储液罐。各类型加气站压缩机的特点：1)常规站压缩机组：通常将气体压力由0.15-0.4Mpa压缩到25MPa，采用三级或四级，每级气体冷却器后设气液分离器，各级气缸设排气缓冲罐，一级入口设大容积缓冲过滤器，通常采用风冷。2)母站压缩机组：通常将气体压力由1.0MPa-1.5MPa压缩到25MPa，一般为三级布置，采用水冷和有油润滑，每级气体冷却器后设气液分离器，各级气缸设排气缓冲罐，一级入口设大容积缓冲过滤器。3)子站压缩机组：通常将气体压力由3-20Mpa压缩到25MPa，一般为两级布置，出口只设置冷却器，无油润滑，每级出口设置缓冲罐。6．请画出天然气集输流程图，并说明其主要装置及作用。主要装置及作用：井场装置：将天然气从开采气中分离，调节气量和输送压力防止产生水合物。3/15压缩机系统与装置复习思考题集气站：节流、分离、计量。天...
