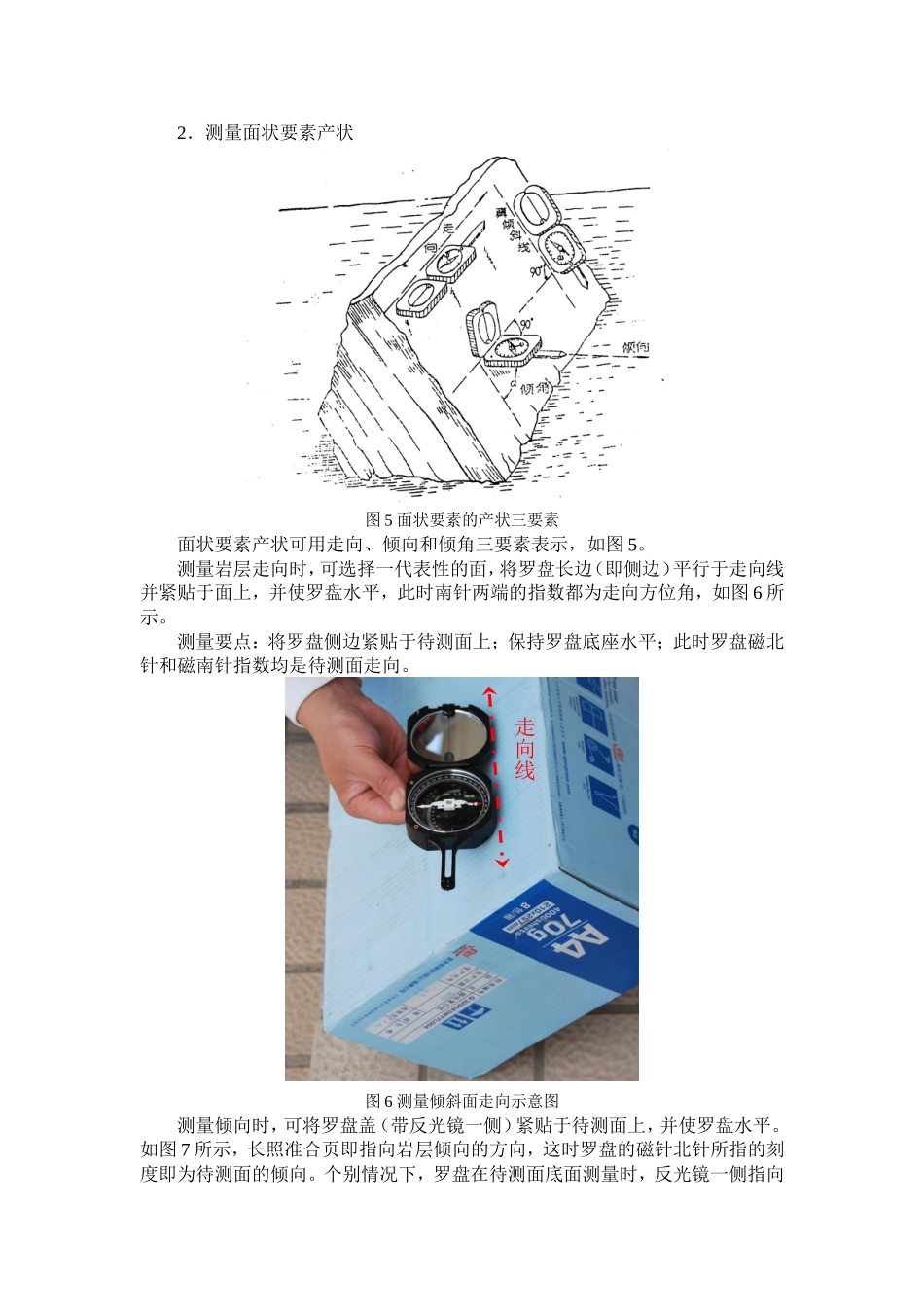

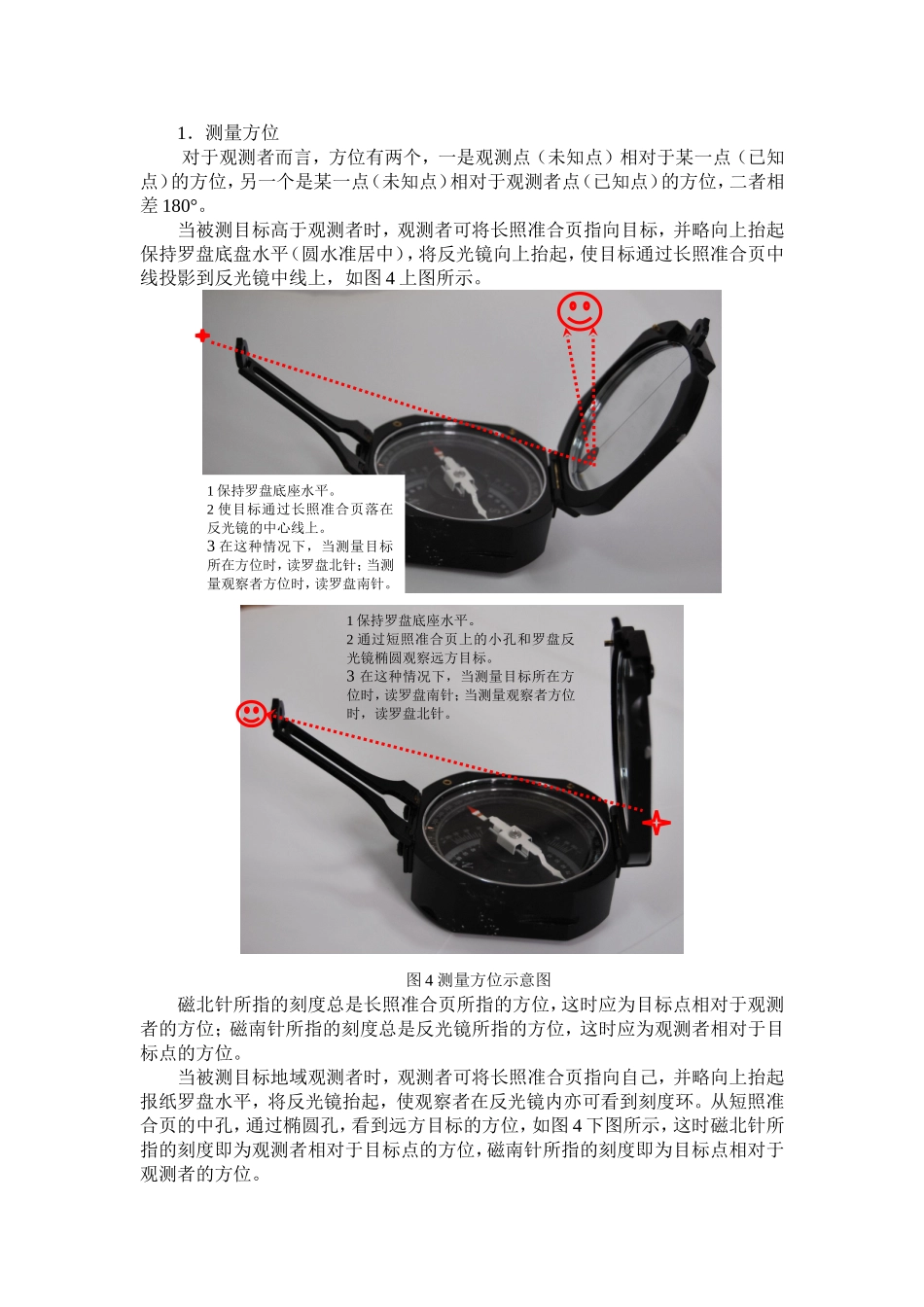

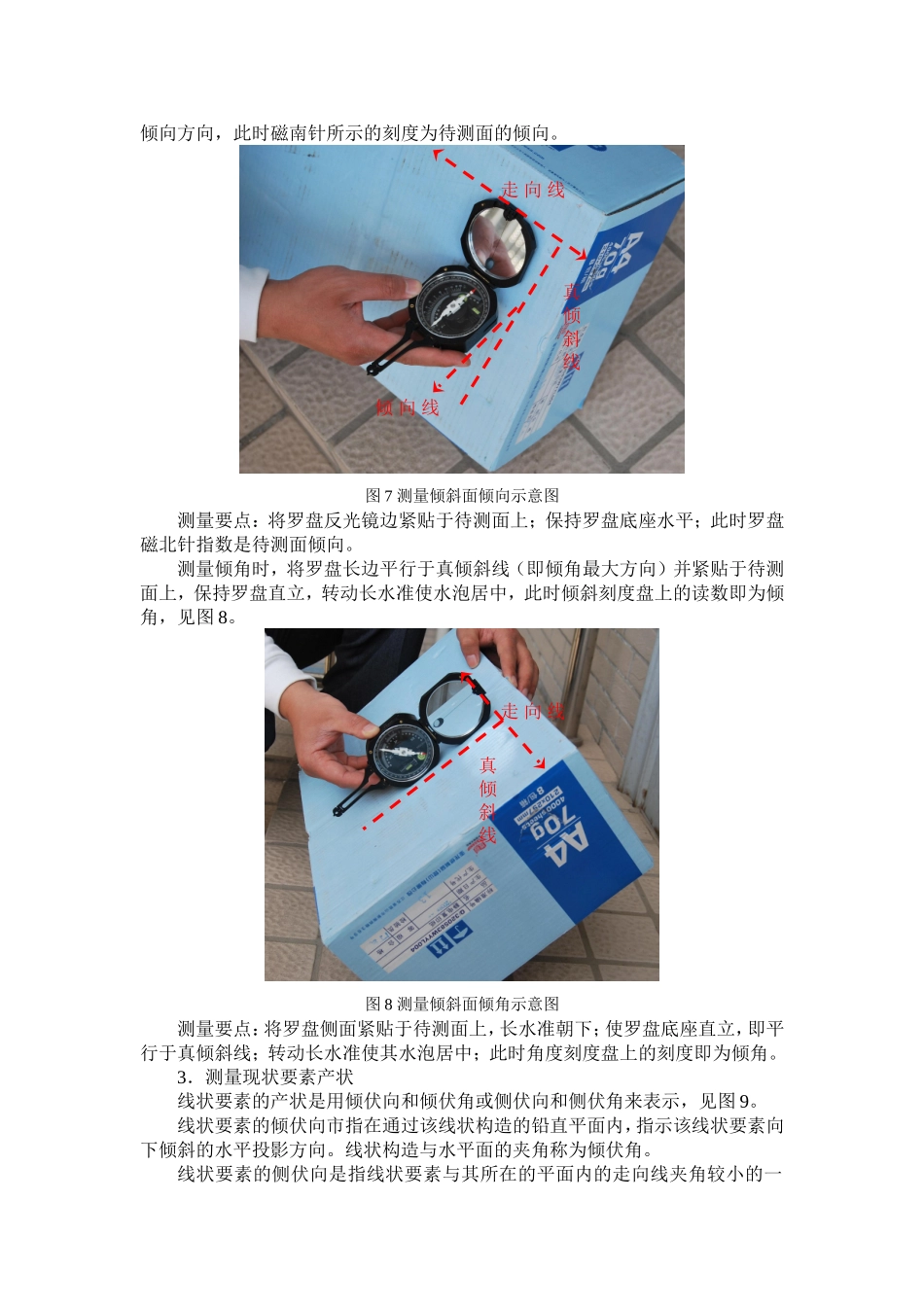

1．测量方位对于观测者而言，方位有两个，一是观测点（未知点）相对于某一点（已知点）的方位，另一个是某一点（未知点）相对于观测者点（已知点）的方位，二者相差180°。当被测目标高于观测者时，观测者可将长照准合页指向目标，并略向上抬起保持罗盘底盘水平（圆水准居中），将反光镜向上抬起，使目标通过长照准合页中线投影到反光镜中线上，如图4上图所示。图4测量方位示意图磁北针所指的刻度总是长照准合页所指的方位，这时应为目标点相对于观测者的方位；磁南针所指的刻度总是反光镜所指的方位，这时应为观测者相对于目标点的方位。当被测目标地域观测者时，观测者可将长照准合页指向自己，并略向上抬起报纸罗盘水平，将反光镜抬起，使观察者在反光镜内亦可看到刻度环。从短照准合页的中孔，通过椭圆孔，看到远方目标的方位，如图4下图所示，这时磁北针所指的刻度即为观测者相对于目标点的方位，磁南针所指的刻度即为目标点相对于观测者的方位。1保持罗盘底座水平。2通过短照准合页上的小孔和罗盘反光镜椭圆观察远方目标。3在这种情况下，当测量目标所在方位时，读罗盘南针；当测量观察者方位时，读罗盘北针。1保持罗盘底座水平。2使目标通过长照准合页落在反光镜的中心线上。3在这种情况下，当测量目标所在方位时，读罗盘北针；当测量观察者方位时，读罗盘南针。2．测量面状要素产状图5面状要素的产状三要素面状要素产状可用走向、倾向和倾角三要素表示，如图5。测量岩层走向时，可选择一代表性的面，将罗盘长边（即侧边）平行于走向线并紧贴于面上，并使罗盘水平，此时南针两端的指数都为走向方位角，如图6所示。测量要点：将罗盘侧边紧贴于待测面上；保持罗盘底座水平；此时罗盘磁北针和磁南针指数均是待测面走向。图6测量倾斜面走向示意图测量倾向时，可将罗盘盖（带反光镜一侧）紧贴于待测面上，并使罗盘水平。如图7所示，长照准合页即指向岩层倾向的方向，这时罗盘的磁针北针所指的刻度即为待测面的倾向。个别情况下，罗盘在待测面底面测量时，反光镜一侧指向走向线倾向方向，此时磁南针所示的刻度为待测面的倾向。图7测量倾斜面倾向示意图测量要点：将罗盘反光镜边紧贴于待测面上；保持罗盘底座水平；此时罗盘磁北针指数是待测面倾向。测量倾角时，将罗盘长边平行于真倾斜线（即倾角最大方向）并紧贴于待测面上，保持罗盘直立，转动长水准使水泡居中，此时倾斜刻度盘上的读数即为倾角，见图8。图8测量倾斜面倾角示意图测量要点：将罗盘侧面紧贴于待测面上，长水准朝下；使罗盘底座直立，即平行于真倾斜线；转动长水准使其水泡居中；此时角度刻度盘上的刻度即为倾角。3．测量现状要素产状线状要素的产状是用倾伏向和倾伏角或侧伏向和侧伏角来表示，见图9。线状要素的倾伏向市指在通过该线状构造的铅直平面内，指示该线状要素向下倾斜的水平投影方向。线状构造与水平面的夹角称为倾伏角。线状要素的侧伏向是指线状要素与其所在的平面内的走向线夹角较小的一走向线真倾斜线倾向线真倾斜线走向线侧平面的走向方向。侧伏角是指线状要素与其所在平面走向线间较小的夹角（锐角）。图9线状要素产状要素线状要素的倾伏向和倾伏角要在铅直面内测量。实测方法是借助野外记录本将记录本的一长边紧贴于线状构造上，然后使记录本直立。测量倾伏向时，将罗盘侧面（长边）紧贴于记录本的一侧面上，并使罗盘水平，当长照准合页指向线状构造的倾伏向时，磁北针所指的刻度即为倾伏向，见图10，测量要点如下：将野外记录薄一边紧贴于被测线状要素上；保持野外记录薄直立，将罗盘一侧紧贴于野外记录薄上并保持罗盘底座水平；若长照准合页指向倾伏向一侧，则罗盘磁北针指数即为倾伏向。若反光镜指向倾伏向一侧，则罗盘磁南针指数为倾伏向。测量倾伏角是，将罗盘侧面（长边）紧贴于记录本的上边，并使罗盘直立，转动长水准，并使水泡居中，此时角度刻度盘的读数即为倾伏角，见图11，测量要点如下：将野外记录薄一边紧贴于被测线状要素上；保持野外记录薄直立，将罗盘一侧紧贴于野外记录薄侧面上，长水准在下方，并保持罗盘底座直立；转动长水准，使其水泡居中，读取角度刻度盘上的刻度，即为...
