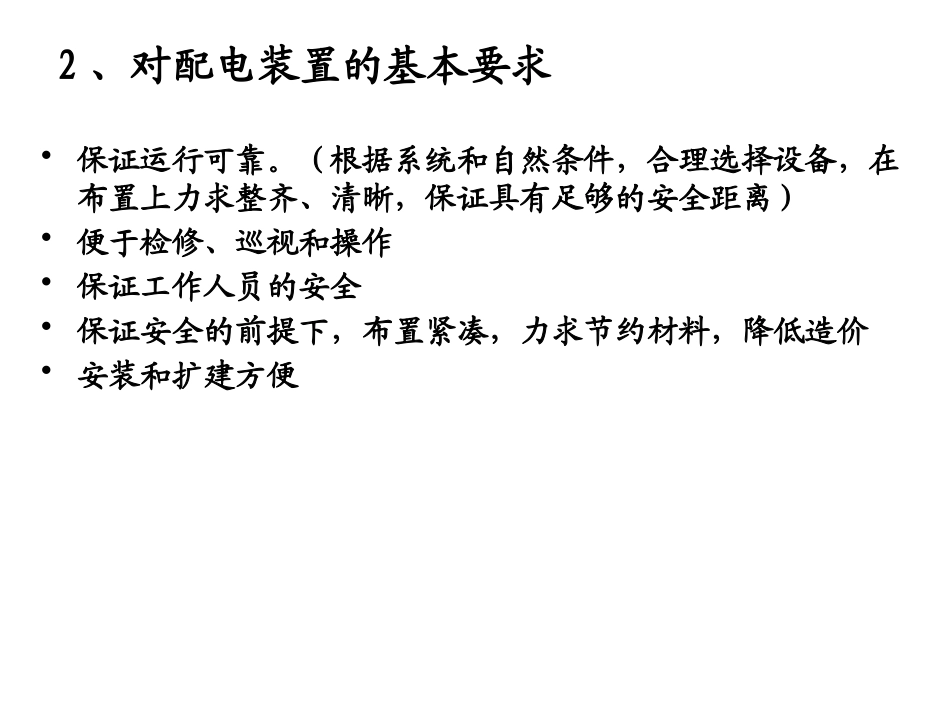

第八章配电装置主讲人：徐明荣华北电力大学输配电技术研究所•配电装置:根据电气主接线的连接方式，由开关电器、保护和测量电器、母线和必要的辅助设备组成的总体装置。•作用:在正常运行情况下，用来接受和分配电能，在系统发生故障时，迅速切除故障，恢复正常运行。1、什么是配电装置？2、对配电装置的基本要求•保证运行可靠。（根据系统和自然条件，合理选择设备，在布置上力求整齐、清晰，保证具有足够的安全距离）•便于检修、巡视和操作•保证工作人员的安全•保证安全的前提下，布置紧凑，力求节约材料，降低造价•安装和扩建方便3、配电装置的最小安全净距（1）什么是最小安全净距？•各带电设备之间的距离：综合考虑设备外形尺寸、检修、维护及运输的安全电气距离等因素决定的。•最小安全净距：指在此距离下，无论处于最高工作电压还是内外过电压下，空气间隙均不致被击穿。•屋内外配电装置中各部分之间的最小安全净距分为A、B、C、D、E五类•在各种间距中，最基本的是A类：A1－带电部分对接地部分之间A2－不同相的带电部分之间A值与电极的形状、冲击电压波形、过电压及其保护水平、环境条件以及绝缘配合等因素有关。–220KV及以下的配电装置，大气过电压起主要作用；–330KV及以上，内过电压起主要作用。–当采用残压值较低的氧化锌避雷器时，A1和A2值可减小。•A1和A2值是根据过电压与绝缘配合计算，并根据间隔放电试验曲线来确定，而BCDE是在A值基础上再考虑运行维护、设备移动、检修工具活动范围、施工误差等具体情况而确定的。4）B2是带电部分至网状遮栏间的电气净距B2=A1+30+7030考虑水平方向的施工误差70运行人员手指误入网状遮栏时，手指长度不大于此值5）C值是无遮栏裸导体至地面的垂直净距。保证人举手后，手与带电裸导体间的距离不小于A1值。C=A1+2300+2002300运行人员举手后的总高度200屋外配电装置在垂直方向上的施工误差。（积雪）。屋内不计。各类安全净距含义：1）A1是带电部分至接地部分之间的最小电气净距；2）A2是不同相的带电导体之间的最小电气净距；3）B1是带电部分至栅状遮栏间的距离和可移动设备在移动中至带电裸导体间的距离B1=A1+750（考虑运行人员手臂误入栅栏时手臂的长度）6）D值是不同时停电检修的平行无遮栏裸导体之间水平净距。D=A1+1800+2001800考虑检修人员和工具的允许活动范围；200考虑屋外条件较差而取的裕度。屋内不计。7）E值是穿墙套管至屋外通道路面的距离35KV及以下，E＝400060KV及以上，E＝A1+35003500人站在载重汽车车厢中举手的高度。屋内配电装置的最小电气距离（cm）见表7-1B1---交叉的不同时停电检修的无遮栏带电部分之间B1---栅状遮栏到绝缘体和带电部分之间B1---设备运输时外廓至无遮栏带电部分之间B1---带电作业时带电部分至接地部分之间屋外配电装置的最小电气距离（cm）见表7-24、配电装置的类型及应用屋内式屋外式装配式成套式允许的安全净距小，可分层布置，占地面积较小；检修、巡视、操作条件好；外界污秽空气对电器影响小，减少维护工作量；房屋建筑投资大，但户内设备价格较低。土建工作量和费用小，建设周期短；扩建方便；相邻设备间距较大，便于带电作业；占地面积大；受外界环境影响，设备运行条件差，须加强绝缘；不良气候对维修和操作有影响。按安装地点分按组装方式分•电器布置在封闭或半封闭的金属外壳中，相间和对地距离可以缩小，结构紧凑，占地面积小；•减少现场安装工作量，缩短建设周期，也便于扩建和搬迁；•运行可靠性高，维护方便；•耗用钢材多，费用高。配电装置的应用•35KV及以下----屋内式----3～10KV多采用成套式配电装置。•110KV及以上----屋外式----110～220KV有特殊要求时也可采用屋内式----可以采用SF6全封闭组合电器。5、配电装置的术语和图形•间隔：为将电气设备故障限制在最小范围内以免波及相邻的电气回路，以及在检修电气设备时避免检修人员与邻近回路的电气设备接触，用砖头或石棉板等制成的墙体隔离的空间。---分为发电机间隔、变压器间隔、线路间隔、母线断路器间隔、电压互感器和避雷器间隔等。•配电装置的图纸：表示整个配电装置的结构，其...
