液压习题newVIP免费

液压习题new_第1页
1/13
液压习题new_第2页
2/13
液压习题new_第3页
3/13

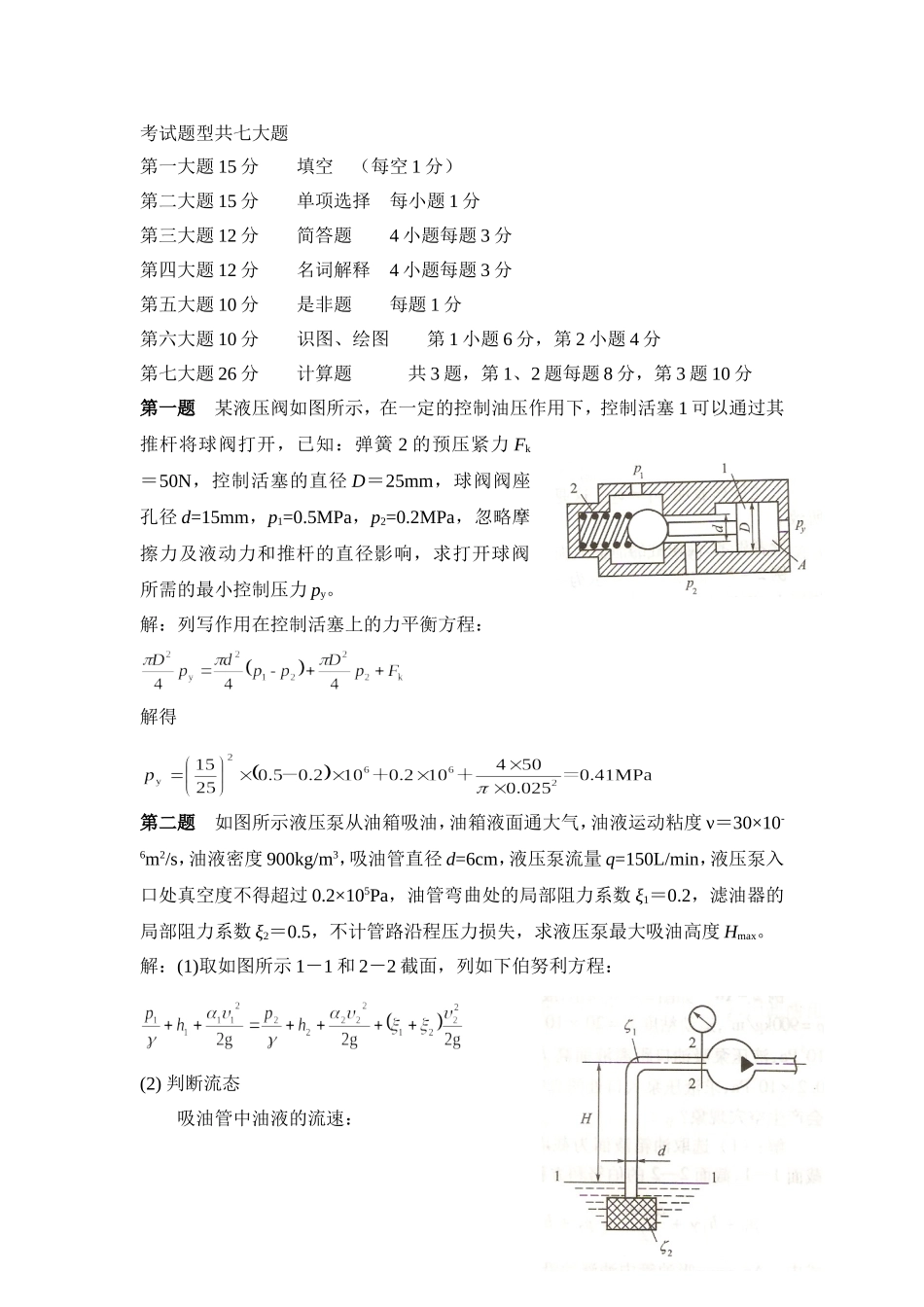

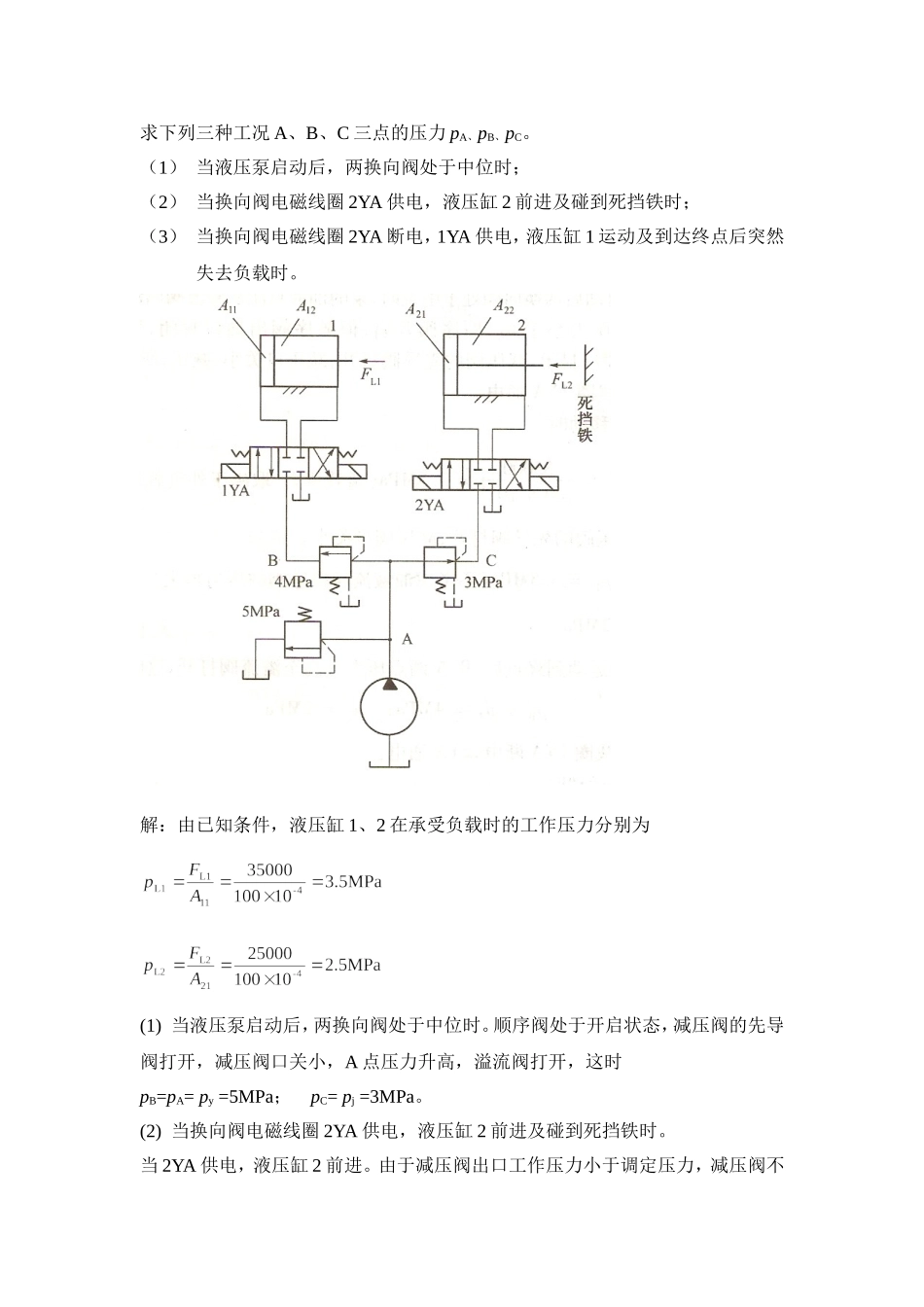

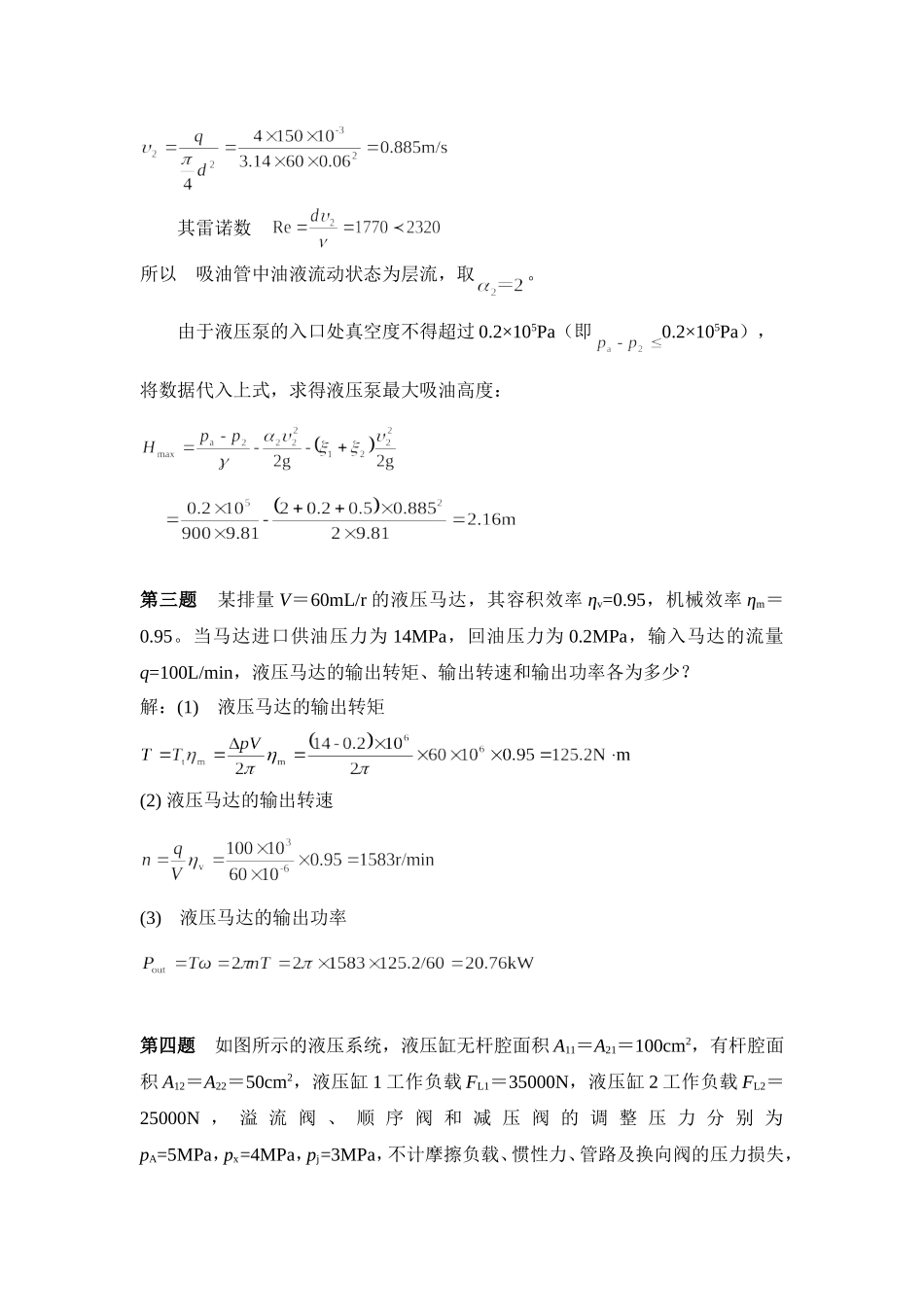

考试题型共七大题第一大题15分填空(每空1分)第二大题15分单项选择每小题1分第三大题12分简答题4小题每题3分第四大题12分名词解释4小题每题3分第五大题10分是非题每题1分第六大题10分识图、绘图第1小题6分,第2小题4分第七大题26分计算题共3题,第1、2题每题8分,第3题10分第一题某液压阀如图所示,在一定的控制油压作用下,控制活塞1可以通过其推杆将球阀打开,已知:弹簧2的预压紧力Fk=50N,控制活塞的直径D=25mm,球阀阀座孔径d=15mm,p1=0.5MPa,p2=0.2MPa,忽略摩擦力及液动力和推杆的直径影响,求打开球阀所需的最小控制压力py。解:列写作用在控制活塞上的力平衡方程:解得第二题如图所示液压泵从油箱吸油,油箱液面通大气,油液运动粘度ν=30×10-6m2/s,油液密度900kg/m3,吸油管直径d=6cm,液压泵流量q=150L/min,液压泵入口处真空度不得超过0.2×105Pa,油管弯曲处的局部阻力系数ξ1=0.2,滤油器的局部阻力系数ξ2=0.5,不计管路沿程压力损失,求液压泵最大吸油高度Hmax。解:(1)取如图所示1-1和2-2截面,列如下伯努利方程:(2)判断流态吸油管中油液的流速:其雷诺数所以吸油管中油液流动状态为层流,取。由于液压泵的入口处真空度不得超过0.2×105Pa(即0.2×105Pa),将数据代入上式,求得液压泵最大吸油高度:第三题某排量V=60mL/r的液压马达,其容积效率ηv=0.95,机械效率ηm=0.95。当马达进口供油压力为14MPa,回油压力为0.2MPa,输入马达的流量q=100L/min,液压马达的输出转矩、输出转速和输出功率各为多少?解:(1)液压马达的输出转矩(2)液压马达的输出转速(3)液压马达的输出功率第四题如图所示的液压系统,液压缸无杆腔面积A11=A21=100cm2,有杆腔面积A12=A22=50cm2,液压缸1工作负载FL1=35000N,液压缸2工作负载FL2=25000N,溢流阀、顺序阀和减压阀的调整压力分别为pA=5MPa,px=4MPa,pj=3MPa,不计摩擦负载、惯性力、管路及换向阀的压力损失,求下列三种工况A、B、C三点的压力pA、pB、pC。(1)当液压泵启动后,两换向阀处于中位时;(2)当换向阀电磁线圈2YA供电,液压缸2前进及碰到死挡铁时;(3)当换向阀电磁线圈2YA断电,1YA供电,液压缸1运动及到达终点后突然失去负载时。解:由已知条件,液压缸1、2在承受负载时的工作压力分别为(1)当液压泵启动后,两换向阀处于中位时。顺序阀处于开启状态,减压阀的先导阀打开,减压阀口关小,A点压力升高,溢流阀打开,这时pB=pA=py=5MPa;pC=pj=3MPa。(2)当换向阀电磁线圈2YA供电,液压缸2前进及碰到死挡铁时。当2YA供电,液压缸2前进。由于减压阀出口工作压力小于调定压力,减压阀不起减压作用,pC=pL2=2.5MPa,溢流阀不开启,pA=2.5MPa。由于顺序阀的调定压力大于pC,顺序阀不开启,pB不确定。当2YA供电,液压缸2前进碰到死挡铁时。此时液压缸2的负载可视为无穷大,负载压力上升,减压阀先导阀开启,起减压稳压作用,pC=3MPa。由于液压缸2碰到死挡铁后停止运动,液压泵的绝大部分油液将从溢流阀回油箱,故pA=5MPa。同时顺序阀开启pB=pA=5MPa。(3)当2YA断电,1YA供电,液压缸1运动及到达终点后突然失去负载时。当2YA断电,1YA供电,液压缸1运动时,顺序阀的出口压力取决于负载,pB==3.5MPa。此时顺序阀必须开启,pA=px=4MPa。由于2YA断电,减压阀出口封闭,pC=pj=3MPa。当2YA断电,1YA供电,液压缸1运动及到达终点突然失去负载。此时由于液压缸1突然失去负载,pB=0,由于顺序阀开启,pA=4MPa,pC=3MPa。第五题如图所示回路中,两液压缸的活塞面积相同A1=20×10-4m2,负载分别为FL1=8000N,FL,2=4000N,若溢流阀的调定压力为py=4.5MPa。试分析减压阀调定压力分别为pj=1MPa、2MPa、4MPa时,两液压缸的动作情况。解:(1)当pj=1MPa时减压阀的负载压力p2为因为p2>pj=1MPa,即当负载压力上升到1MPa时减压阀便动作,将其出口A的压力限定在减压阀的调定压力,而不再上升,因此不能失去负载,速度为零。液压缸1的负载压力为因为p1<py=4.5MPa,而节流阀出口压力即C点的压力为p1,其进口为溢流阀的调定压力py,节流阀压差为py-p1,故节流阀有流量通过,液压缸1运动。(2)当pj=2MPa时,因减压阀...
