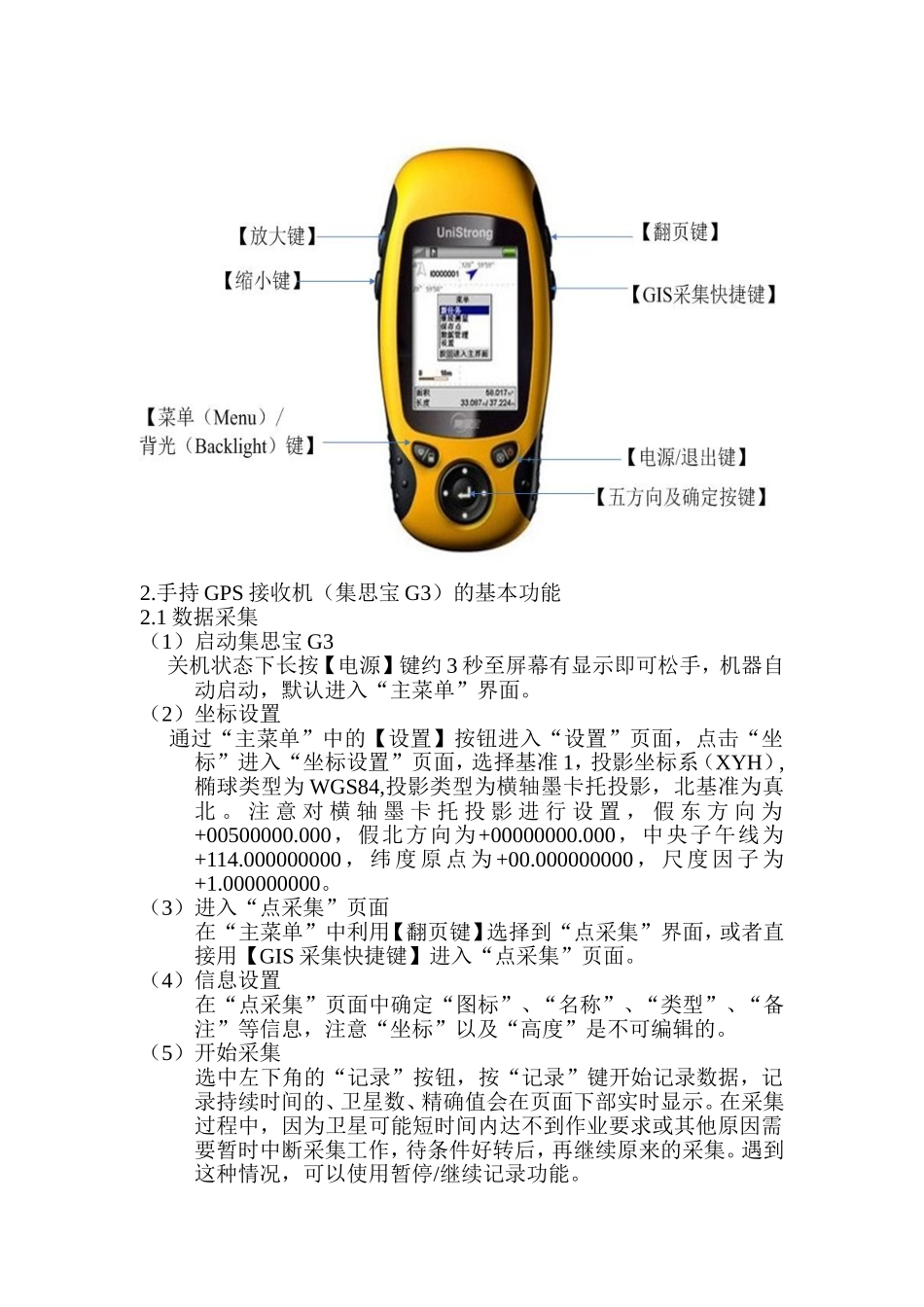

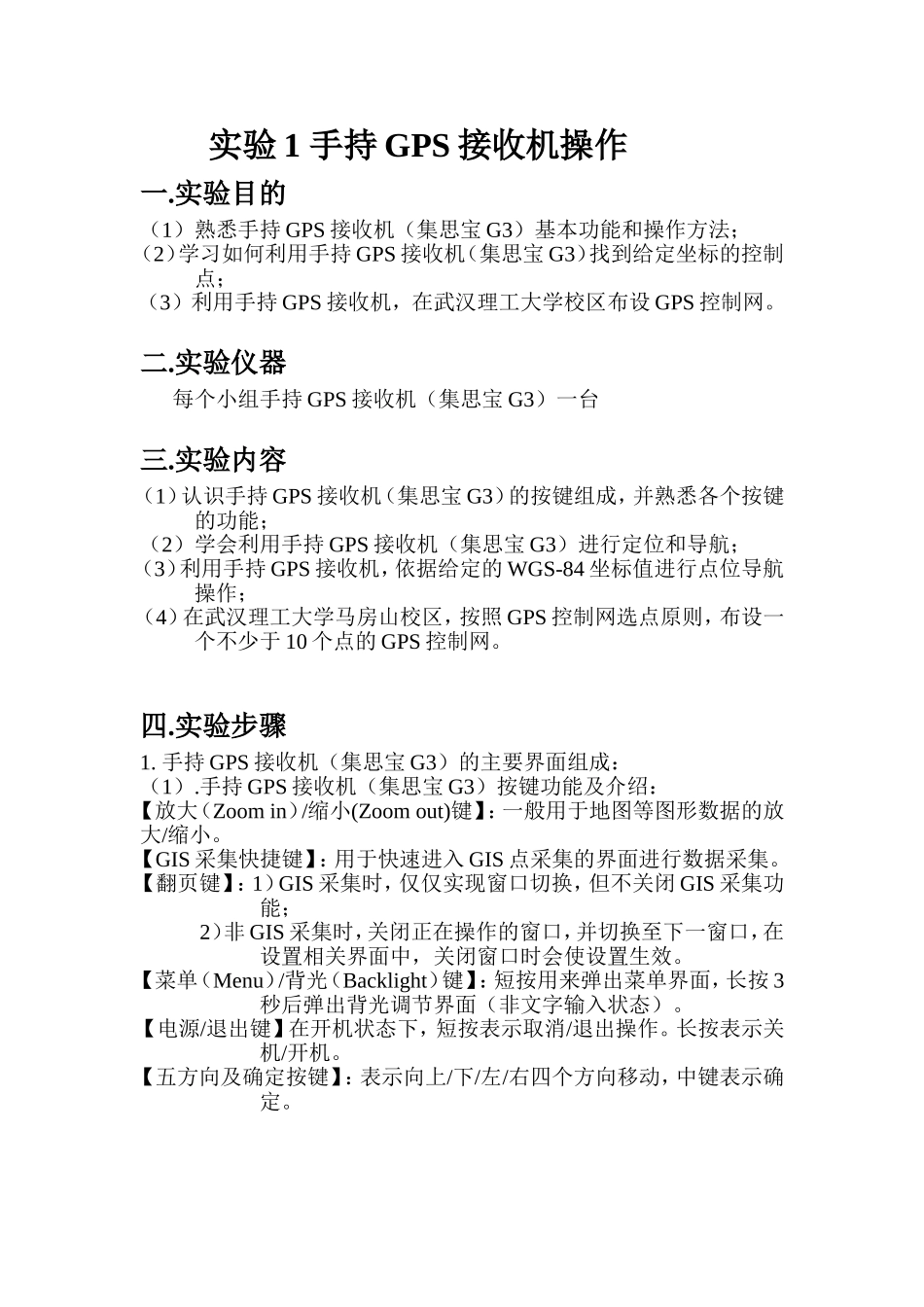

实验1手持GPS接收机操作一.实验目的（1）熟悉手持GPS接收机（集思宝G3）基本功能和操作方法；（2）学习如何利用手持GPS接收机（集思宝G3）找到给定坐标的控制点；（3）利用手持GPS接收机，在武汉理工大学校区布设GPS控制网。二.实验仪器每个小组手持GPS接收机（集思宝G3）一台三.实验内容（1）认识手持GPS接收机（集思宝G3）的按键组成，并熟悉各个按键的功能；（2）学会利用手持GPS接收机（集思宝G3）进行定位和导航；（3）利用手持GPS接收机，依据给定的WGS-84坐标值进行点位导航操作；（4）在武汉理工大学马房山校区，按照GPS控制网选点原则，布设一个不少于10个点的GPS控制网。四.实验步骤1.手持GPS接收机（集思宝G3）的主要界面组成：（1）.手持GPS接收机（集思宝G3）按键功能及介绍：【放大（Zoomin）/缩小(Zoomout)键】：一般用于地图等图形数据的放大/缩小。【GIS采集快捷键】：用于快速进入GIS点采集的界面进行数据采集。【翻页键】：1）GIS采集时，仅仅实现窗口切换，但不关闭GIS采集功能；2）非GIS采集时，关闭正在操作的窗口，并切换至下一窗口，在设置相关界面中，关闭窗口时会使设置生效。【菜单（Menu）/背光（Backlight）键】：短按用来弹出菜单界面，长按3秒后弹出背光调节界面（非文字输入状态）。【电源/退出键】在开机状态下，短按表示取消/退出操作。长按表示关机/开机。【五方向及确定按键】：表示向上/下/左/右四个方向移动，中键表示确定。2.手持GPS接收机（集思宝G3）的基本功能2.1数据采集（1）启动集思宝G3关机状态下长按【电源】键约3秒至屏幕有显示即可松手，机器自动启动，默认进入“主菜单”界面。（2）坐标设置通过“主菜单”中的【设置】按钮进入“设置”页面，点击“坐标”进入“坐标设置”页面，选择基准1，投影坐标系（XYH）,椭球类型为WGS84,投影类型为横轴墨卡托投影，北基准为真北。注意对横轴墨卡托投影进行设置，假东方向为+00500000.000，假北方向为+00000000.000，中央子午线为+114.000000000，纬度原点为+00.000000000，尺度因子为+1.000000000。（3）进入“点采集”页面在“主菜单”中利用【翻页键】选择到“点采集”界面，或者直接用【GIS采集快捷键】进入“点采集”页面。（4）信息设置在“点采集”页面中确定“图标”、“名称”、“类型”、“备注”等信息，注意“坐标”以及“高度”是不可编辑的。（5）开始采集选中左下角的“记录”按钮，按“记录”键开始记录数据，记录持续时间的、卫星数、精确值会在页面下部实时显示。在采集过程中，因为卫星可能短时间内达不到作业要求或其他原因需要暂时中断采集工作，待条件好转后，再继续原来的采集。遇到这种情况，可以使用暂停/继续记录功能。（6）保存确认建立并保存新采集点或者确认编辑结束并保存。2.2点位导航（1）输入已知点坐标通过“主菜单”的【浏览】按钮进入到“数据管理”页面。选择“兴趣点”进入输入已知点坐标，操作为：点击【菜单（Menu）/背光（Backlight）键】，新建一个兴趣点，设置点图标、点名，通过【五方向及确定按键】输入已知点坐标，点击【确定】。已知点WGS-84坐标为：南湖D104：x：3377109，y：531480；（见附件1）鉴湖D105：x：3377112，y：532456；（见附件2）西院G07：x：3378251，y：532755；（见附件3）东院G10：x：3378249，y：533408。（见附件4）（2）开始“点导航”通过“主菜单”的【浏览】按钮进入到“数据管理”页面中的“兴趣点”页面，选择输入的已知点，点击【菜单（Menu）/背光（Backlight）键】，在菜单栏里选择“导航”功能，选择开始进行导航，然后根据罗盘的指示方向寻找已知点。五.实验要求及注意事项1.使用时仪器注意防潮、防水。.不要摔打，敲击或者剧烈震动GPS接收机，避免损坏其中的电子器件。2.使用质量比较好的电池。3.GPS控制网选点要求：布设的点不能存在孤立点，任何一个点至少要有一个能够通视的点，最好是两两能够对应。点于点之间的距离不能少于200m,相互间距离越远越好。布设的点位置不能在马路中间，应布在行人车辆经过较少的地方。布设过程中既要保证通视，也要考虑卫星信号。用水泥钉埋标，标注写在侧边，...
