数控火焰切割机技术讲解VIP免费

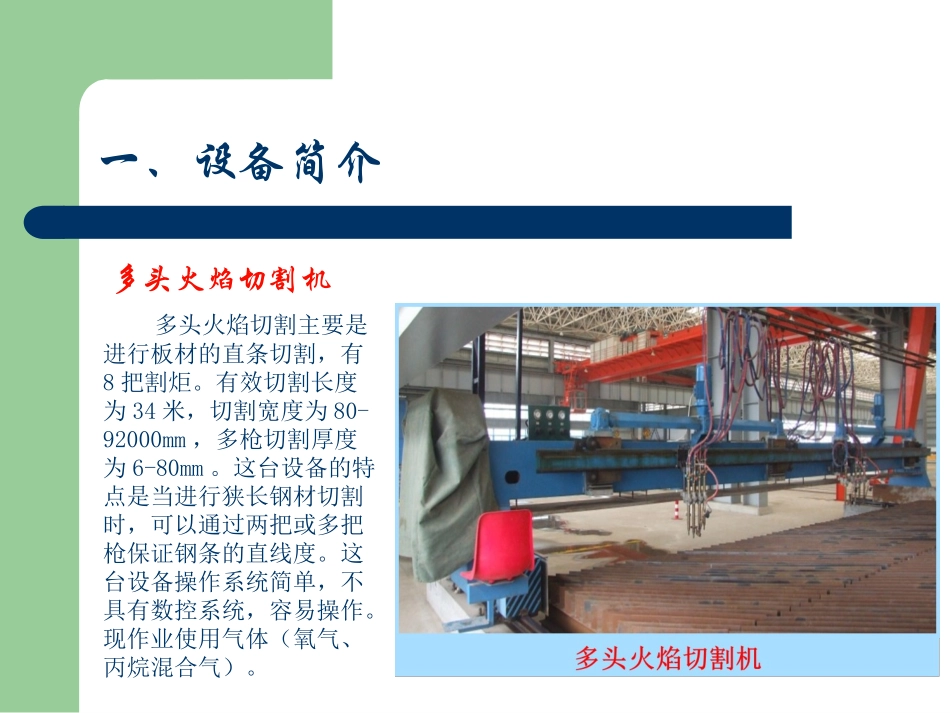

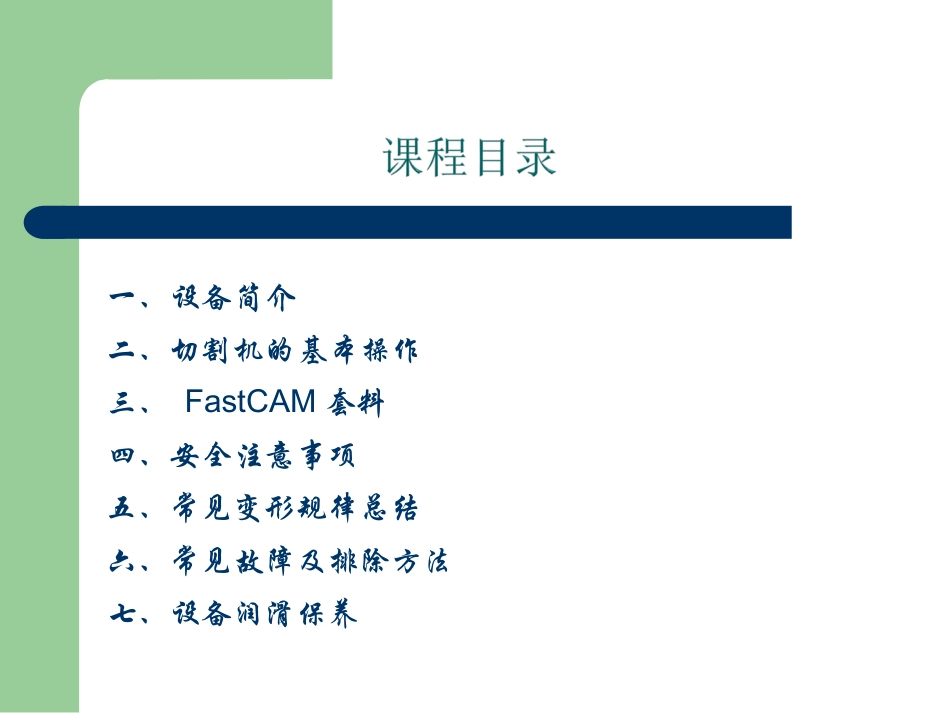

切割机知识讲解一、设备简介二、切割机的基本操作三、FastCAM套料四、安全注意事项五、常见变形规律总结六、常见故障及排除方法七、设备润滑保养一、设备简介多头火焰切割主要是进行板材的直条切割，有8把割炬。有效切割长度为34米，切割宽度为80-92000mm，多枪切割厚度为6-80mm。这台设备的特点是当进行狭长钢材切割时，可以通过两把或多把枪保证钢条的直线度。这台设备操作系统简单，不具有数控系统，容易操作。现作业使用气体（氧气、丙烷混合气）。多头火焰切割机一、设备简介数控等离子火焰切割机这台设备具有双重功能，它包含等离子割炬和火焰割炬，在日常工作中主要进行有色金属和不锈钢的切割,其切割厚度为5-50mm；同时辅助完成普通碳钢的切割，切割厚度为6-200mm。等离子割炬可以进行旋转、偏摆，能够进行平面图形的坡口切割。现等离子作业使用气体（氧气和压缩空气混合气)。现火焰割炬作业使用气体（氧气和丙烷混合气）。一、设备简介数控等离子火焰切割机数控等离子火焰切割机是由机械部分、数控系统、气路系统等离子系统组成。主机采用龙门式结构，这种结构比悬臂式刚性要好，切割范围更大。数控等离子火焰切割机是由轨道横梁、轮架、主小车、副小车、割炬、工作台、滑架、拖链等组成一、设备简介高精度门式切割机它主要进行普通碳钢的切割，单枪切割厚度为6-200mm。它的有效加工长度为16m，有效加工宽度为4.7m,可实现异形件以及单、双面坡口的切割。它可进行单枪、双枪和多枪切割。此设备使用的数控系统和数控等离子火焰割炬的系统基本相同。等离子可以实现六轴作业，而数控火焰切割机只能实现三轴作业。一、设备简介高精度门式切割机数控火焰切割机是由机械部分、数控系统、气路系统组成。数控切割机主机采用龙门式结构，这种结构比悬臂式刚性要好，切割范围更大。数控切割机是由轨道横梁、轮架、主小车、副小车、割炬、工作台、滑架、拖链等组成二、切割机的基本操作1.操作界面的认识2.主菜单3.定角4.举例二、切割机的基本操作1.数控火焰切割机操作界面的认识主窗口键盘控制钮二、切割机的基本操作等离子切割机操作界面控制钮键盘主窗口二、切割机的基本操作1.1主窗口：其中包括预览窗口和观察窗口预览窗口主要是显示需切割的当前工件及其外形尺寸，观察窗口则显示速度、位置、切割模式。二、切割机的基本操作1.2数控火焰切割机键盘SPACE空格键BACKSPACE删除键ENTER回车键CANCEL返回上一菜单键二、切割机的基本操作等离子切割机键盘BACKSPACE删除键ENTER回车键CANCEL返回上一菜单键SPACE空格键二、切割机的基本操作1.3数控火焰切割机控制钮上面设有电源锁、急停开关、1号，2号，3号枪的选择及升、降枪和总体升降、自动/手动、2号枪的左旋右旋、点火和切割氧开关。二、切割机的基本操作等离子切割机控制钮上面设有急停开关、割炬1、2的选择及升降、预热和切割氧开关、调高、标记、左、右偏转和左、右旋转。二、切割机的基本操作1.4等离子切割机主界面等离子切割机与数控火焰切割机不同的是开机以后首先要进行等离子割炬的回零作业，否则无法工作。二、切割机的基本操作1.5各轴回零作业1.点击操作键盘上的手形图标。2.点击各轴回零命令框，出现图示界面。3.点击偏转轴命令框，完成偏摆回零。4.点击旋转轴命令框，完成旋转回零。二、切割机的基本操作2.主菜单图形库（F1）：提供66种常见的简单图形，方便切割使用;文件（F2）：文件的上传及调用；零件选项（F3）：进入零件编辑界面，缩放、旋转、重复、对齐等；设置（F4）：进入机床设置菜单可设置切割参数如割缝、切割速度、切割类型等；观察零件（F5）：观察零件所在的整张切割板料；切割模式（F6）：在切割和预演之间切换；更换易损件（F7）：进入更换易损件菜单进行参数设定；位置清零（F8）：X、Y方向位置清零，便于记忆某个位置；二、切割机的基本操作2.1图形管理里面有我们常见的矩形、圆形、三角形、直线、法栏、吊耳等图形供我们选用，在使用时只需改变相应的参数即可二、切割机的基本操作2.2文件有的图形在图形库里面没有这时就要我们自己画图并生成程序。1.把生成好的程序考在U盘中，通过机床的USB接口拷贝...
