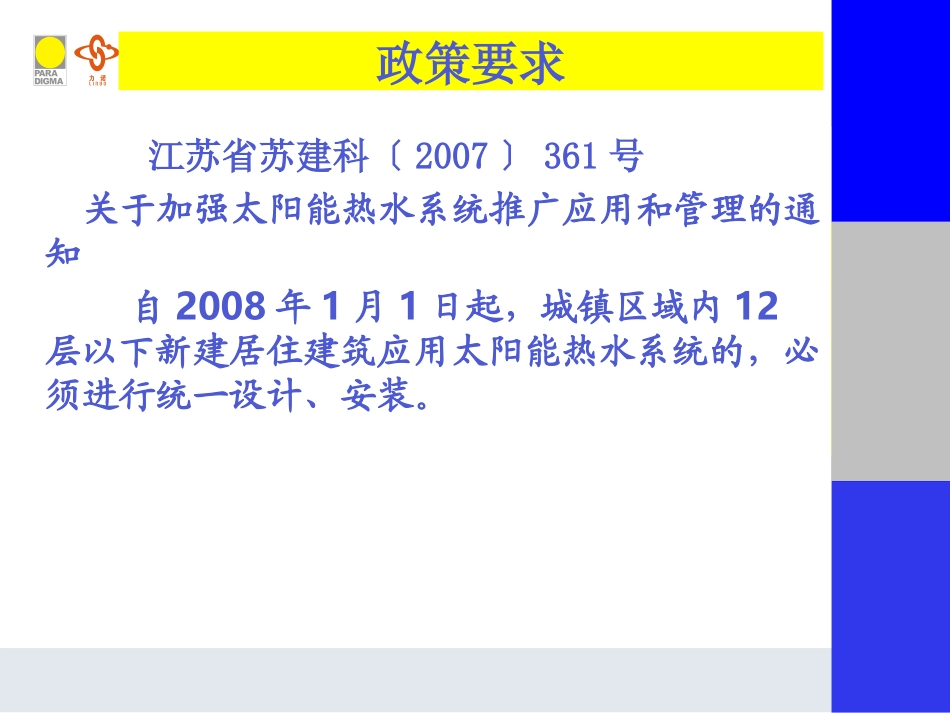

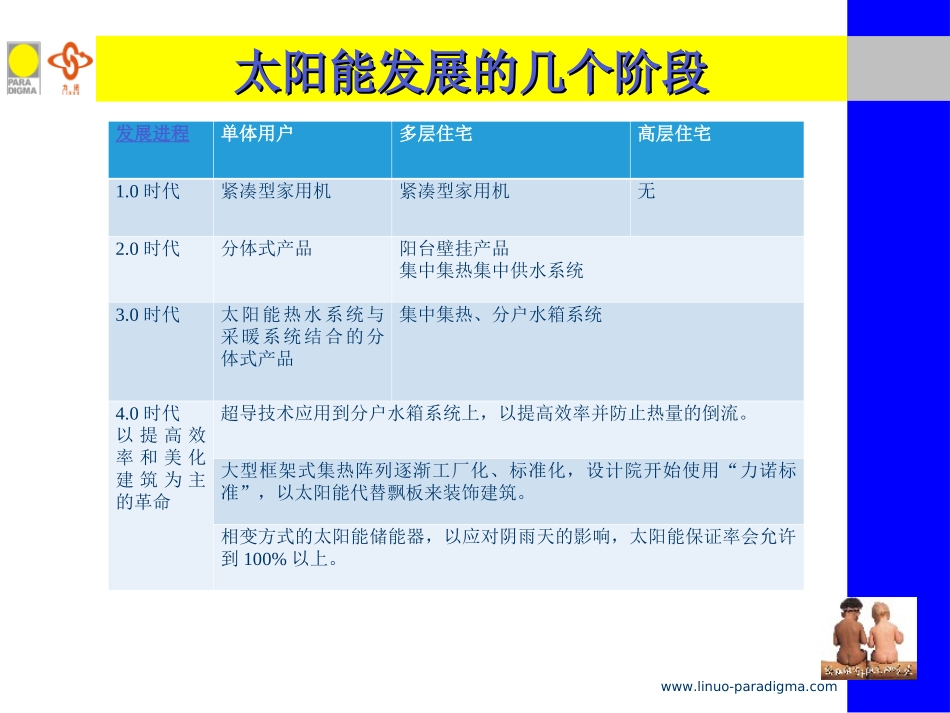

www.linuo-paradigma.com高层住宅太阳能解决方案高层住宅太阳能解决方案南京益建科技发展有限公司2008年12月政策要求江苏省苏建科〔2007〕361号关于加强太阳能热水系统推广应用和管理的通知自2008年1月1日起，城镇区域内12层以下新建居住建筑应用太阳能热水系统的，必须进行统一设计、安装。太阳能发展的几个阶段太阳能发展的几个阶段发展进程单体用户多层住宅高层住宅1.0时代紧凑型家用机紧凑型家用机无2.0时代分体式产品阳台壁挂产品集中集热集中供水系统3.0时代太阳能热水系统与采暖系统结合的分体式产品集中集热、分户水箱系统4.0时代以提高效率和美化建筑为主的革命超导技术应用到分户水箱系统上，以提高效率并防止热量的倒流。大型框架式集热阵列逐渐工厂化、标准化，设计院开始使用“力诺标准”，以太阳能代替飘板来装饰建筑。相变方式的太阳能储能器，以应对阴雨天的影响，太阳能保证率会允许到100%以上。www.linuo-paradigma.com19502,30080620600295005001,0001,5002,0002,5003,0003,5004,0004,500Energie[kWh/a]能量获得能量损失辅助加热集热器防冻水箱管道热水使用样板案例•地点：南京倾角：10°•外部管路：8m内部管路：8m•水箱200•4口人,200L/d与防冻液比较•多消耗热能80kWh/a•减少电能消耗40kWh/a相当于节约初级能源120kWh/a系统的能耗分析系统的能耗分析系统运行的能量需求约为集热器获得能量的3%系统设计系统设计www.linuo-paradigma.com设计依据：根据实际情况，假设以24层楼为例，24层，共2个单元，96户，每户100升热水用，确定为总用水量10吨。A、晴好天气以太阳能为主。B、供水方式为全天24小时恒温50℃供应热水。C、太阳能集热系统为独立循环系统。www.linuo-paradigma.com第一种方案集中集热-分户水箱集中集热集中集热--分户水箱系统图分户水箱系统图www.linuo-paradigma.com集中集热集中集热--分户水箱系统图分户水箱系统图www.linuo-paradigma.com优点：水、电不用单独计量，可以个性化使用热水水压和自来水完全一致，便于混水，集体用户的热量可以部分共享，减少了楼顶的载荷，太阳能系统可以实现低成本运营，无需向业主摊销费用。缺点：承压水箱要占用卫生间一定的空间，造价相对其他集中方式较高，考虑到管道热损在原来集热面积上增加25％www.linuo-paradigma.comA、随着居民生活水平的提高，热水的需求量越来越大，目前城市居民使用的太阳能热水器一般都在125升以上，考虑到贵处水箱的放置空间不宜过大，故水箱的容量做了100升，可以在容量不变的情况下提高温度，以获得更高的温度，故由此增加集热面积15％。B、由于间接系统的集热效率降低，我们多增加了15％的集热面积。C、我们采用的是分户储水的方式，集热器面积在总造价里所占的比例较小，有必要花小的代价将集热面积做的更充实我们这样设计的原因是：工作原理工作原理在太阳能集热器回水末端设计温度检测点，在室内储热水箱设计温度检测点。太阳能集热器受太阳能照射，吸收了热量，将集热器的冷水升温，热水达到一定温度后，经过供热水管流至楼下每户住宅安装的小水箱导热管内，导热管吸收热量，将水箱内的水加热，同时，被导热管吸收了热量的水通过楼面安装的热水循环泵抽回至太阳能集热器内加热，如此不断循环，将太阳能集热器和管道中的热水作为导热介质，不断升温导热，使小水箱内的水温达到45℃～50℃，满足每天住宅生活用热水需求。www.linuo-paradigma.com太阳能集热器的设计太阳能集热器的设计www.linuo-paradigma.com力诺瑞特LPC47-1550工程型集热器，该集热器配有50支直径47MM，长度1500MM的全玻璃真空管。真空管集热器综合性能优于平板式集热器，使用寿命可达15年；这种集热器没有普通太阳能热水器的水箱，而是通过联箱将真空管有效地组合在一起，结构非常紧凑，便于安装，同时运行相当可靠，集热效率较高。太阳能集热器特点太阳能集热器特点www.linuo-paradigma.com集热器特点：1、横排集热器的真空管是以直径来拦截光线，集热器安装倾角的大小，只要保证在当地冬至日真空管前管的阴影不遮挡后管即可。2、集热器的管间距是70MM,该地区处于纬度32.93，冬季太阳光的最小入射角30...
