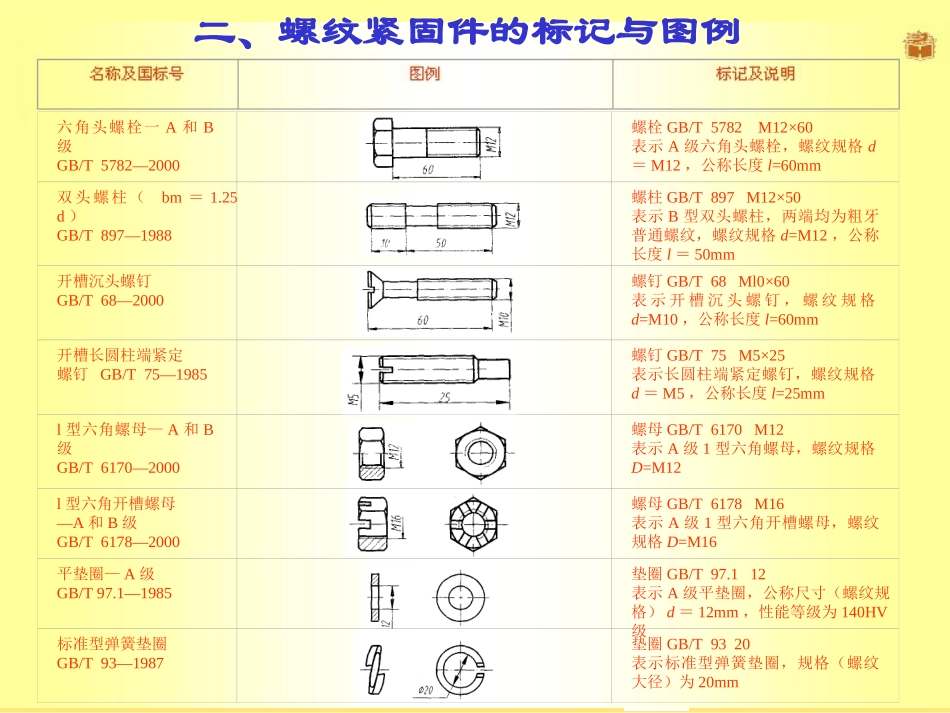

18.2螺纹紧固件平垫圈弹簧垫圈圆螺母用止动垫圈圆螺母六角头螺栓双头螺柱六角螺母六角开槽螺母内六角圆柱头螺钉开槽圆柱头螺钉开槽沉头螺钉紧定螺钉1.螺纹紧固件的种类22.螺纹紧固件的标记如：螺纹规格d=M12、公称长度l=80mm、性能等级为10.9级、产品等级为A、表面氧化处理的六角头螺栓完整标记为：螺栓GB/T5782―2000-M12×80-10.9-A-O简化标记为：螺栓GB/T5782M12×80名称标准编号规格或公称尺寸公称长度产品型式性能等级产品等级表面处理3二、螺纹紧固件的标记与图例六角头螺栓一A和B级GB/T5782—2000螺栓GB/T5782M12×60表示A级六角头螺栓，螺纹规格d＝M12，公称长度l=60mml型六角开槽螺母—A和B级GB/T6178—2000螺母GB/T6178M16表示A级1型六角开槽螺母，螺纹规格D=M16平垫圈—A级GB/T97.1—1985垫圈GB/T97.112表示A级平垫圈，公称尺寸（螺纹规格）d＝12mm，性能等级为140HV级标准型弹簧垫圈GB/T93—1987垫圈GB/T9320表示标准型弹簧垫圈，规格（螺纹大径）为20mm双头螺柱（bm＝1.25d）GB/T897—1988螺柱GB/T897M12×50表示B型双头螺柱，两端均为粗牙普通螺纹，螺纹规格d=M12，公称长度l＝50mm开槽沉头螺钉GB/T68—2000螺钉GB/T68Ml0×60表示开槽沉头螺钉，螺纹规格d=M10，公称长度l=60mm开槽长圆柱端紧定螺钉GB/T75—1985螺钉GB/T75M5×25表示长圆柱端紧定螺钉，螺纹规格d＝M5，公称长度l=25mml型六角螺母—A和B级GB/T6170—2000螺母GB/T6170M12表示A级1型六角螺母，螺纹规格D=M1248.2.2螺纹紧固件连接的画法螺纹紧固件连接的基本形式有：螺栓连接双头螺柱连接螺钉连接5一常用螺纹紧固件的比例画法1.螺母的比例画法2.螺栓的比例画法3.垫圈的比例画法4.螺柱的比例画法5.螺钉头的比例画法6.钻孔、螺孔和光孔尺寸61.螺母的画法72.螺栓的画法公称长度Ld83.垫圈的画法1.1d0.25d1.5d60°94.螺柱的画法公称长度L105.螺钉头的画法d0.2d1.5d0.8d0.4dd0.2d90°1.50.25d0.5d116.钻孔、螺孔和光孔尺寸双头螺柱旋入长度12双头螺柱旋入长度13二、螺栓连接画法1.螺栓连接的装配过程2.螺栓连接的比例画法3.螺栓连接的简化画法螺栓螺母垫圈螺栓连接常用的紧固件有螺栓、螺母、垫圈它用于被连接件都不太厚，能加工成通孔且要求连接力较大的情况141.螺栓连接的装配过程双击该图片可观看.avi动画点击:观看虚拟装配15（2）.螺栓连接的比例画法为了提高画图速度，螺栓连接可按左中的比例关系画图，主要以螺栓公称直径为依据，但不得把按比例关系计算的尺寸作为螺纹紧固件的尺寸进行标注。16（3）.螺栓连接的简化画法L=1+2+0.15d+0.8d+(3~5)17三、螺柱连接画法1.螺柱连接的装配过程2.螺柱连接的比例画法3.螺柱连接的简化画法181.螺柱连接的装配过程点击:观看虚拟装配192.螺柱连接的比例画法203.螺柱连接的简化画法21四、螺钉连接画法1.螺钉连接的装配过程2.螺钉连接的比例画法3.紧定螺钉的连接画法涂黑221.螺釘连接的装配过程点击:观看虚拟装配23241.1d0.3d0.1d1bm0.5d0.25d0.5db=2dL90º45º取决于被旋入零件的材料取决于被旋入零件的材料钢:bm=d铸铁:bm=1.25d铝:bm=2d有效长度L=bm+12.螺釘连接的比例画法253.常见螺钉连接图264.紧定螺钉连接画法紧定螺钉常用于定位、防松而且受力较小的情况。27小结小结小结小结掌握螺纹的画法和标注掌握螺纹的画法和标注三条线三条线标注标注牙顶线（粗）牙顶线（粗）牙底线（细）牙底线（细）螺纹终止线（粗）螺纹终止线（粗）普通螺纹普通螺纹粗牙：不标螺距粗牙：不标螺距细牙：必标螺距细牙：必标螺距管螺纹：指引线标注掌握螺栓连接及螺钉连接的画法掌握螺栓连接及螺钉连接的画法画法画法
