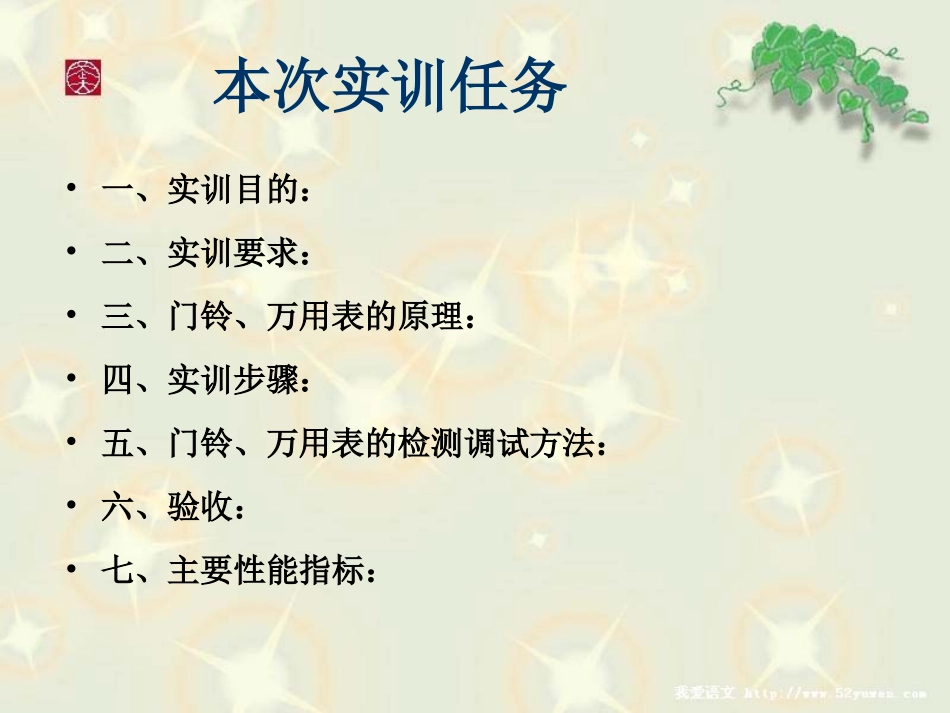

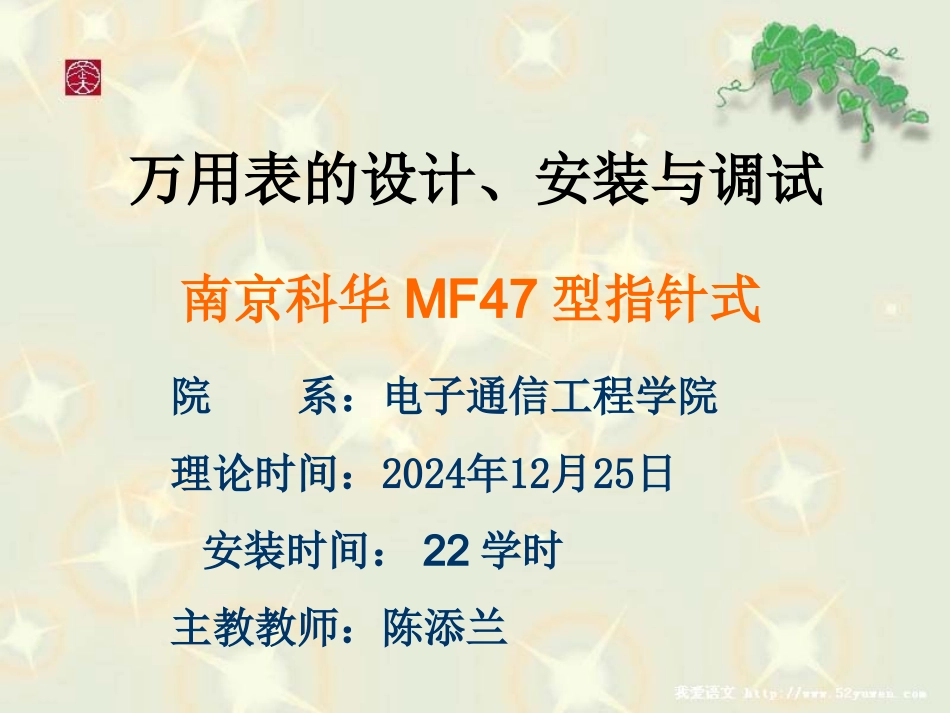

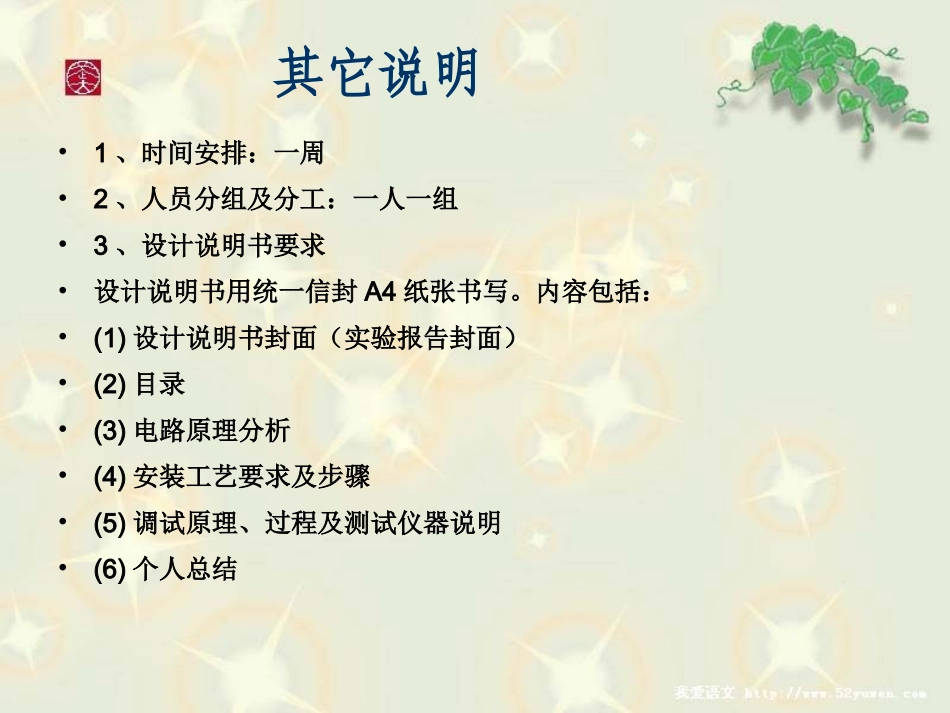

万用表的设计、安装与调试南京科华MF47型指针式院系:电子通信工程学院理论时间:2024年12月25日安装时间:22学时主教教师:陈添兰本次实训任务•一、实训目的:•二、实训要求:•三、门铃、万用表的原理:•四、实训步骤:•五、门铃、万用表的检测调试方法:•六、验收:•七、主要性能指标:其它说明•1、时间安排:一周•2、人员分组及分工:一人一组•3、设计说明书要求•设计说明书用统一信封A4纸张书写。内容包括:•(1)设计说明书封面(实验报告封面)•(2)目录•(3)电路原理分析•(4)安装工艺要求及步骤•(5)调试原理、过程及测试仪器说明•(6)个人总结组装万用表的仪器和设备MF47型万用表的套件1套/人220V、20W电烙铁1把/人门铃套件1套/人拳霸插座1组/个斜嘴钳1组/把数字式万用表1台(教师)起子1把/人尖嘴钳1组/把铜丝1根/人镊子1把/人问题提出为什么要叫万用表呢?它的是如何工作的?如何判定一个万用表的好坏?如何操作万用表?遇到问题时你是如何解决的?第一章前言万用表是技装电器中使用最广泛的仪表,它是技工必备的仪表之一,每一个电器工作者都必须撑握其工作原理及使用方法。第一章前言分类:可以分为MF500型、MF30型、MF47型等的万用表。今天我们所讲解的是MF47型万用表。第一章前言特点:灵敏度高、操作简单、便于携带,还能测量三极管的放大倍数和2500V的电压。内部还有保护电路,结构比较牢靠,是电器维修比较理想的万用表。万用表的种类110000数字式万用表的种类2电量与非电量数模/模数转换虚拟式被测物体第一章前言电动式仪表的工作原理及结构测量线路测量机构第一章前言工作原理:测量线路将被测量电量或非电量转换成测量机构能直接测量的电量时,测量机构活动部分在偏转力矩的作用下偏转。同时,测量机构产生反作用力矩的部件所产生的反作用力矩也作用在力矩活动部件上,当转动力矩与反作用力矩相等时,可动部分便停止下来MF47型指针式万用表的结构及其工作原理第二章原理部分1、MF47型指针式万用表的结构第二章原理部分万用表的结构简介1、MF47型指针式万用表的结构1)表头第二章原理部分万用表的心脏,用于指示被测量的数值。表头大多采用灵敏度高的机构,准确度较好的磁电性的直流表头。表头刻度盘标有多种刻度尺,可以直接读出被测量的数值。Ⅰ、表头的主要结构第二章万用表的结构部分由线圈、上下游丝、指针、磁钢、表盘等组成。Ⅱ、表头灵敏度的测定第二章原理部分测定表头灵敏度就是测定它的满标度电流,电流数值越小,说明表头灵敏度越高。这里用固定电流法。Ⅲ、表头内阻的测定第二章原理部分表头内阻是指动圈所绕漆包线的直流电阻,严格的讲还应包括上下二盘游丝的直流电阻。这里采用分路等电位差法。Ⅳ、表头的工作原理第二章原理部分当线圈通入电流后,载流的线圈在永久磁铁的磁场作用下产生电磁力矩驱动线圈偏转。当转动力矩与游丝的反作用力矩相等时,表针在某一相应的位置停下来指示线圈中通入电流的大小(被测电流越大,两线圈间电磁感应超强,可动线圈所受电磁转矩转矩越大,指针偏转角也就越大)。1、MF47型指针式万用表的结构2)转换开关第二章原理部分是实现对不同测量项目及量限的选择,以适用各种测量要求。Ⅰ、转换开关的分类第二章原理部分多层、多力、多掷的拨断开头。现在设计的万用表大多数采用一只分线式转换开关,其档数从十二档至三十档不等。也有用两只转换开关的,一只用来选择项目,另一只用来选择量限。Ⅱ、选择转换开关的要求第二章原理部分触点要紧密,电刷定位正确,导电良好,旋动时宜轻松而具有弹力,定位时可听到清脆的“嗒嗒”声。位置一经选定,稍用力旋转时不会左右幌动,转换进不会在二档中间停留,以保证电表安全。1、MF47型指针式万用表的结构3)测量线路第二章原理部分具有多种量程,能抑制表头实现多种电量的测量。关键是把被测量转换成表头所能接受的直流电流。注意:表头通过的是直流电流。Ⅰ、测量线路的作用第二章原理部分将各种被测量转换到适合表头测量的直流微小电流。注意:表头通过的是直流且微小电流。Ⅰ、测量线路的组成元件第二章原理部分由色环电阻、绕线电阻和整流元件组成,并由...
