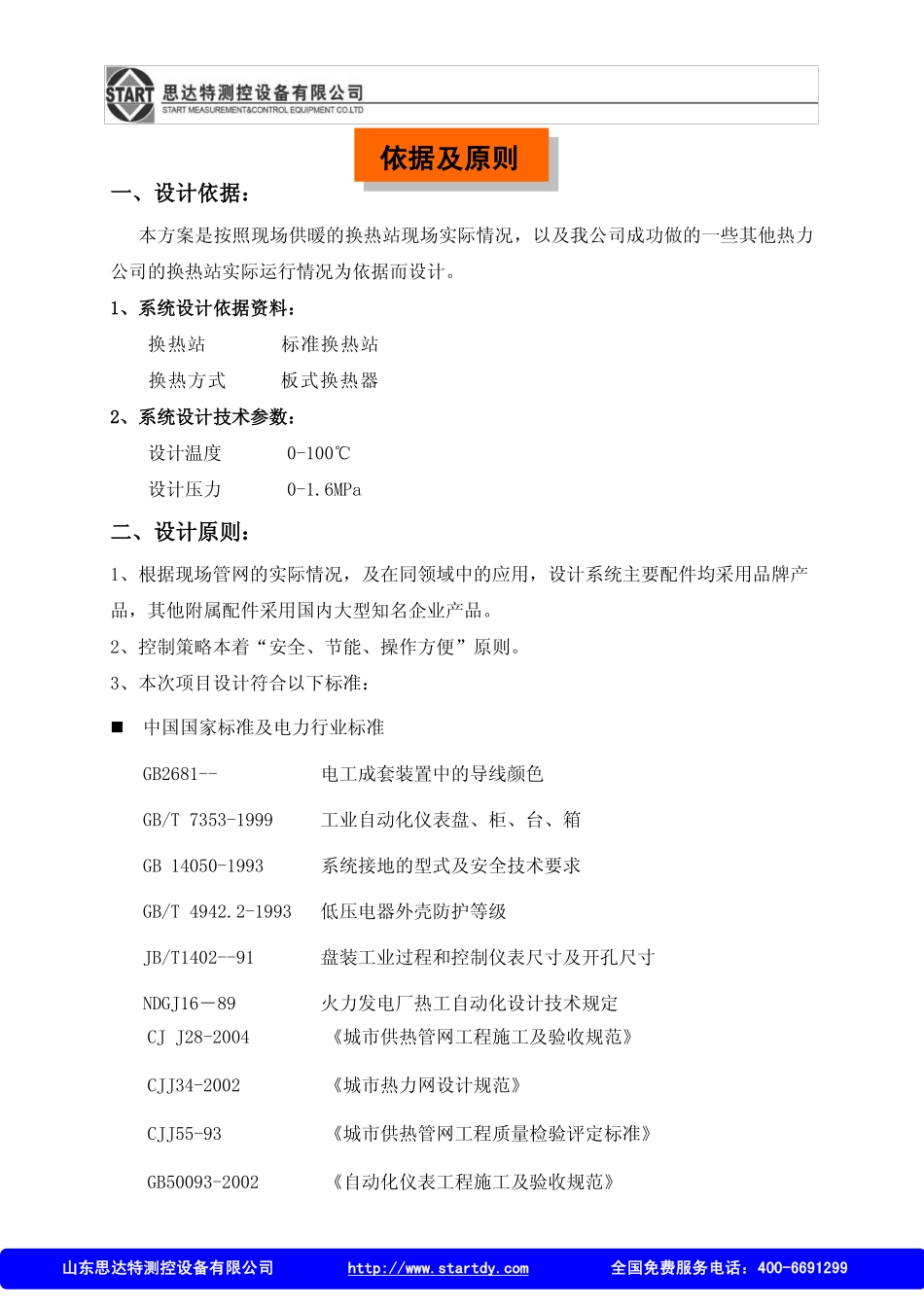

1设计方案设计方案设计方案无人值守换热站控制系统无人值守换热站控制系统无人值守换热站控制系统2一、设计依据：本方案是按照现场供暖的换热站现场实际情况，以及我公司成功做的一些其他热力公司的换热站实际运行情况为依据而设计。1、系统设计依据资料：换热站标准换热站换热方式板式换热器2、系统设计技术参数：设计温度0-100℃设计压力0-1.6MPa二、设计原则：1、根据现场管网的实际情况，及在同领域中的应用，设计系统主要配件均采用品牌产品，其他附属配件采用国内大型知名企业产品。2、控制策略本着“安全、节能、操作方便”原则。3、本次项目设计符合以下标准：中国国家标准及电力行业标准GB2681--电工成套装置中的导线颜色GB/T7353-1999工业自动化仪表盘、柜、台、箱GB14050-1993系统接地的型式及安全技术要求GB/T4942.2-1993低压电器外壳防护等级JB/T1402--91盘装工业过程和控制仪表尺寸及开孔尺寸NDGJ16－89火力发电厂热工自动化设计技术规定CJJ28-2004《城市供热管网工程施工及验收规范》CJJ34-2002《城市热力网设计规范》CJJ55-93《城市供热管网工程质量检验评定标准》GB50093-2002《自动化仪表工程施工及验收规范》依据及原则山东思达特测控设备有限公司http://www.startdy.com全国免费服务电话：400-66912993GB7251-87《低压成套开关设备》GBJ232-82《电气装置安装工程施工及验收规范》GB50054-95《低压配电设计规范》机械工业部《电气安全管理规程》美国国家防火协会(NFPA)ANSI/NFPA70国家电气规范美国电气和电子工程师协会(IEEE)ANSI/IEEE472冲击电压承受能力导则（SWC）ANSI/IEEE488可编程仪表的数字接口美国电子工业协会(EIA)EIARS-232-C数据终端设备与使用串行二进制数据进行数据交换的数据通讯设备之间的接口美国仪器学会(ISA)ISARP55.1数字处理计算机硬件测试ISAIPTS60热电偶换算表美国科学仪器制造商协会(SAMA)SAMAPMS22.1仪表和控制系统功能图表示法英国电气制造商协会(NEMA)ANSI/NEMAICS4工业控制设备和系统的端子排ANSI/NEMAICS6工业控制设备和系统外壳美国保险商实验室(UL)UL44橡胶导线、电缆的安全标准4一、本方案主要重点与原则：（一）概述1、我公司此次提供的方案，本着“安全可靠第一操作方便实用”的原则设计，现场的热力站通过电厂汽水换热提高一级网供水温度再由二级网将热量输送给供暖热用户。系统中热用户的二级网回水一部分通过混水循环泵作用成为二级网供水另一部分返回一级网以增用户侧循环水量。（二）方案实施的简要步骤1、现场控制柜控制换热站机组的现场稳定运行，达到设计要求，并用DTU模块通过GPRS网络把换热机组的状态传送到监控中心（包括泵的运行状态，运行频率，阀门的开度，控制器报警信息等）；监控中心随时通过运行需要修改换热站运行参数。2、现场的流量计，热量表，和电表通过智能RTU模块经过GPRS网络传送到数据监控中心（包括瞬时流量，瞬时热量，累积流量，累积热量，有功电量等）。3、监控中心接收现场控制器的运行信息和现场流量计，热量表和电能表的实时数据，并随之能形成实时报表，历史报表，曲线，报警信息等报表，方便用户查看与查询。二．本方案主要实现的功能设计本部分设计主要实现如下功能：1操作员应能从任意一个操作员站（包括远程连接站）读出、操作和分析所有的数据（包括电表的用功功率，流量计的瞬时流量，累积流量，瞬时热量，累积热量，泵和阀门的运行状态等）。2对换热机组远程终端站做出控制指导，保证整个系统在平衡的状态下安全、稳定、高效节能运行。热网监控中心通过的通讯专网对机组远程终端站（RTU）的运行数据和运行状态进行远程实时采集，并实时更新数据库，并每隔一段时间将运行数据存入历史数据库。3操作员应能从任意一个操作员站（包括远程连接站）读出、操作和分析所有的数据。4系统对从所有的设备采集来的数据进行数据完整性检验。当通讯线路故障导致通讯中断无法采集数据，应在通讯线路恢复正常后，保证数据采集自动恢复正常。5在监控中心修改换热机组运行所需要的参数，在就地控制器上能设定或修改的参数设计方案5都应在监控中心进行修改或设定，并应具有所有控制回...
