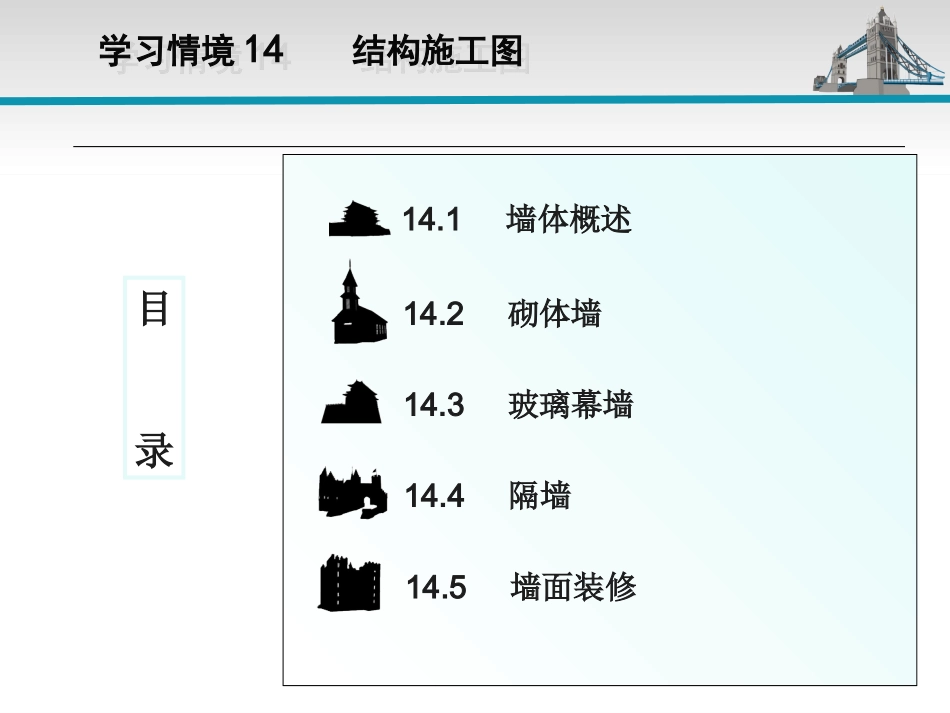

建筑识图与建筑构造新世纪高职高专教材编审委员会组编主编闫培明新世纪高职高专建筑工程技术类课程规划教材新世纪高职高专建筑工程技术类课程规划教材JIANZHUSHITUYUJIANZHUGOUZAO学习情境14结构施工图学习情境14结构施工图14.1墙体概述14.2砌体墙14.3玻璃幕墙14.4隔墙14.5墙面装修目录学习情境14墙体学习情境14墙体教学目标与要求知识目标能力目标教学方法建议学时1.掌握墙体的类型、使用要求、墙身的加固措施、内外墙面装修，理解并能绘制墙身基本构造节点（含墙脚、窗台、过梁节点及砖混结构建筑平面图）。2.掌握提高外墙保温能力的措施、常用隔墙、玻璃幕墙的种类及构造。应具有准确读图识图及现场作业的能力以多媒体为主10学时任务14.1墙体概述任务14.1墙体概述一、墙体的分类1、所处的位置不同墙体分为内墙和外墙。内墙指位于建筑物内部的墙体；外墙指建筑物四周与室外接触的墙体。2、墙体的方向墙体分为横墙和纵墙。纵墙指沿建筑物长度方向的墙体，横墙指沿建筑物宽度方向的墙体。横向外墙又称山墙。纵墙分为内纵墙与外纵墙。外纵墙又称檐墙。任务14.1墙体概述任务14.1墙体概述一、墙体的分类3、结构受力情况根据结构受力情况不同，墙体有承重墙和非承重墙之分。承重墙直接承受楼板及屋顶等传下来的荷载；不承受这些外来荷载的墙称为非承重墙。非承重墙包括自承重墙、隔墙、填充墙和幕墙。任务14.1墙体概述任务14.1墙体概述一、墙体的分类4、所用材料不同墙体按所用材料的不同可分为砖墙、石墙、土墙及混凝土墙等。5、墙体与门窗的位置关系不同平面上窗洞口之间的墙体称为窗间墙，立面上窗洞口之间的墙体称为窗下墙；屋顶上部的墙称为女儿墙。6、墙的构造形式分类按构造形式不同，墙体可分为（1）实体墙（2）空体墙（3）复合墙7、施工方法根据施工方法不同墙体可分为（1）块材墙（2）板筑墙（3）板材墙任务14.1墙体概述任务14.1墙体概述二、墙体的设计要求及承重方案1、墙的设计要求墙体在建筑中起着围护、承重、分隔空间等作用，所以墙体在设计过程中要根据其位置和功能的不同，满足相应的要求：（1）具有足够的强度和稳定性（2）满足隔声要求（3）具有必要的保温、隔热等热工方面的性能（4）防火要求（5）防水防潮要求（6）建筑节能要求（7）建筑工业化要求任务14.1墙体概述任务14.1墙体概述二、墙体的设计要求及承重方案2、墙体的承重方案墙体有四种承重方案：（1）横墙承重将楼板及屋面板等水平承重构件搁置在横墙上，由横墙来承受其荷载的承重方式。（2）纵墙承重楼板及屋面板等水平承重构件的荷载主要由平行于建筑物长度方向的纵墙承受的承重方式。（3）纵横墙承重纵横墙承重指水平承重构件的荷载由纵横两个方向的墙体共同承受。（4）内框架承重在结构设计中，有时采用由墙体和钢筋混凝土梁、柱组成的框架共同承受楼板和屋顶的荷载，这时，梁的一端支承在柱上，而另一端则搁置在墙上，这种结构布置称内部框架承重方案。任务14.2砌体墙任务14.2砌体墙一、砖墙1、砖墙的材料砖墙的材料是用砂浆将一块块砖按一定技术要求砌筑而成的砌体，其主要材料是砖和砂浆。任务14.2砌体墙任务14.2砌体墙一、砖墙2、实体砖墙（1）砖墙的尺度（2）常见砖墙尺寸常用墙厚的尺寸见表所示：墙厚名称习惯称呼实际尺寸（mm）墙厚名称习惯称呼实际尺寸（mm）半砖墙12墙1151砖半墙37墙3653/4砖墙18墙178二砖墙49墙4901砖墙24墙2402砖半墙62墙615任务14.2砌体墙任务14.2砌体墙一、砖墙目前，为了节约耕地，大量生产粘土模数多孔砖和普通多孔砖：任务14.2砌体墙任务14.2砌体墙一、砖墙（3）组砌方式为保证砖墙的坚固，砖块排列的方式应遵循横平竖直、内外搭接、上下错缝的原则；同时应便于砌筑和少砍砖。砌筑时不应使墙体出现连结的垂直通缝。任务14.2砌体墙任务14.2砌体墙一、砖墙3、墙体的细部构造（1）门窗过梁墙体上开设门窗洞口时，为了支撑洞口上部砌体和楼板传来的各种荷载，并将这些荷载传给窗间墙，常在门窗洞口上方设置横梁，称为过梁。①砖砌平拱任务14.2砌体墙任务14.2砌体墙一、砖墙②钢筋砖过梁任务14.2砌体墙任务14.2砌体墙一、砖墙③钢筋混凝土过梁任务14.2砌体墙任务14.2砌体墙...
