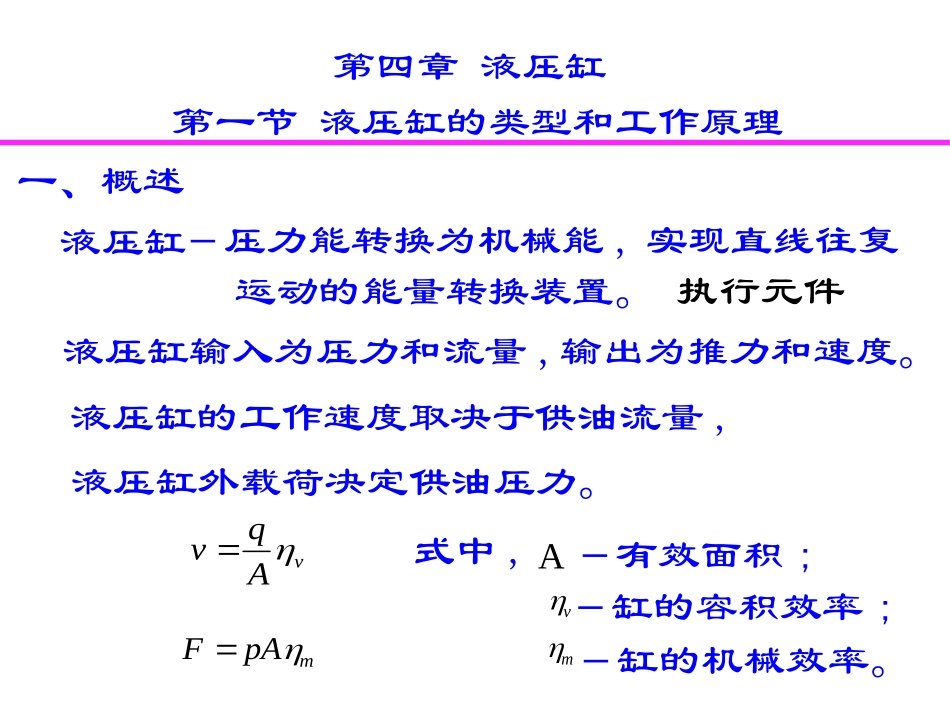

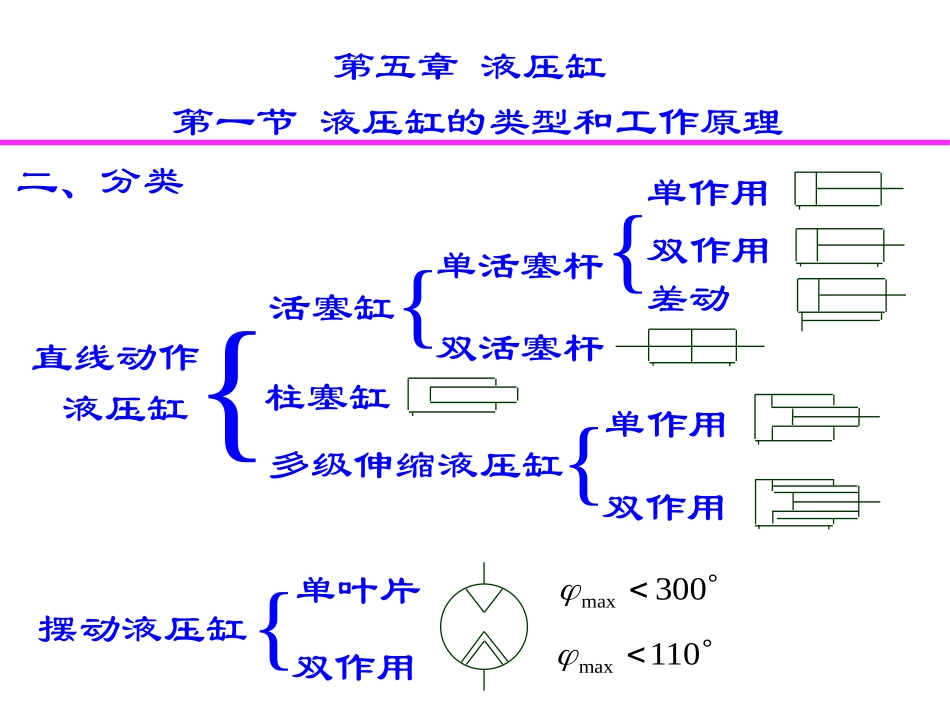

第四章液压缸第一节液压缸的类型和工作原理第四章液压缸一、概述液压缸－压力能转换为机械能,实现直线往复运动的能量转换装置。执行元件液压缸输入为压力和流量,输出为推力和速度。液压缸的工作速度取决于供油流量,液压缸外载荷决定供油压力。vAqvFpAm式中,A－有效面积;v－缸的容积效率;m－缸的机械效率。第五章液压缸二、分类直线动作液压缸摆动液压缸{活塞缸柱塞缸多级伸缩液压缸{单活塞杆双活塞杆{单作用双作用差动{单作用双作用{单叶片双作用300max110max第一节液压缸的类型和工作原理第一节液压缸的类型和工作原理一、活塞式液压缸1．缸底2．卡键3、5、9、11．密封圈4．活塞6．缸筒7．活塞杆8．导向套10．缸盖12．防尘圈13．耳轴(一)单杆活塞缸第一节液压缸的类型和工作原理一、活塞式液压缸1.结构：缸体、活塞、活塞杆、密封、缸盖等(一)单杆活塞缸第一节液压缸的类型和工作原理一、活塞式液压缸无杆腔进油腔回油腔有杆腔工作原理：因两侧有效作用面积或油液压力不等，活塞在液压力的作用下，作直线往复运动。(一)单杆活塞缸第一节液压缸的类型和工作原理一、活塞式液压缸单杆单作用活塞缸单杆双作用活塞缸双向液压驱动单向液压驱动，回程靠外力。(一)单杆活塞缸DdA1A2pqv1F1⑴无杆腔通压力油，有杆腔通油箱pDApF21142114DQAQv第一节液压缸的类型和工作原理一、活塞式液压缸(一)单杆活塞缸⑵有杆腔通压力油，无杆腔通油箱pdDApF)(42222)(42222dDQAQv第一节液压缸的类型和工作原理一、活塞式液压缸pQDdA1A2v2F2两种情况比较：无杆腔通压力油时，输出力大，速度慢；有杆腔通压力油时，输出力小，速度快。第一节液压缸的类型和工作原理一、活塞式液压缸例：液压刨床(一)单杆活塞缸⑶有杆腔、无杆腔通压力油PdApAApF22134)(杆22134dQAQAAQv杆第一节液压缸的类型和工作原理一、活塞式液压缸活塞向右运动。差动连接.可以提高活塞运动速度，但其输出推力减小。q1q2pq一、活塞式液压缸(二)双杆活塞缸缸固定,活塞移动活塞固定,缸移动4)(22dDpPAF)(422dDQAQv当工作压力和输入流量不变,两个方向的推力和速度相等第一节液压缸的类型和工作原理结构特点：两侧有效工作面积一样。二、柱塞式液压缸只能实现一个运动方向,反向运动要靠外力。缸筒内壁只需粗加工。柱塞应具有足够刚度。dpqvFpAF24pdAQv24dQpqvFvF第一节液压缸的类型和工作原理三、其他结构形式液压缸第一节液压缸的类型和工作原理1.摆动式液压缸三、其他结构形式液压缸第一节液压缸的类型和工作原理⑵.伸缩式液压缸适用于安装空间受限制而行程要求很长的场合。1．一级缸筒2．一级活塞3．二级缸筒4．二级活塞一、液压缸的典型结构第二节液压缸的典型结构和组成二、液压缸组成第二节液压缸的典型结构和组成(一)缸筒和缸盖结构型式与材料有关{pMPa10铸铁pMPa20无缝钢管pMPa20铸钢或锻钢常用结构型式法兰连接式半环连接式二、液压缸组成第二节液压缸的典型结构和组成螺纹连接式1:缸盖；2:缸筒；3:压板；4:半环；5:防松螺帽；6:拉杆；拉杆连接式焊接连接式二、液压缸组成第二节液压缸的典型结构和组成(二)活塞和活塞杆螺纹连接式1:弹簧卡圈；2:轴套；3:螺母；4:半环；5:压板；6:活塞；7:活塞杆；半环式连接二、液压缸组成第二节液压缸的典型结构和组成(三)密封装置缸筒和活塞的相对运动间隙泄漏间隙密封O型密封圈V型密封圈摩擦环密封二、液压缸组成第二节液压缸的典型结构和组成(四)缓冲装置目的：行程终端,防止活塞和缸底冲击原理：行程接近终端时,降低活塞运动速度.方法：被封住的油液,从小孔或缝隙中挤出,以产生很大的阻力(四)缓冲装置第二节液压缸的典型结构和组成缓冲装置防止移动部件与端盖相撞。二、液压缸组成第二节液压缸的典型结构和组成(五)排气装置气体的产生：油液中气体分离长时间不用,外界侵入危害：影响缸的运动平稳性,产生冲击措施：在缸的高部位开排气孔或安排气塞(五)排气装置第二节液压缸的典型结构和组成排气装置派出液压缸中的空气而设。一、基本参数计算第三节液压缸的设计与计算...
