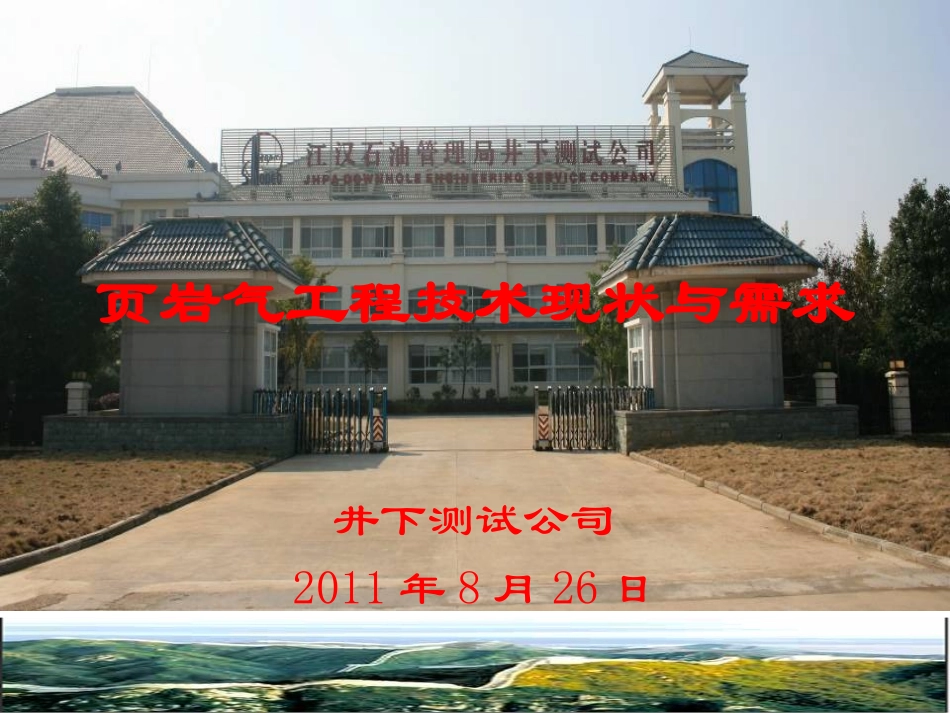

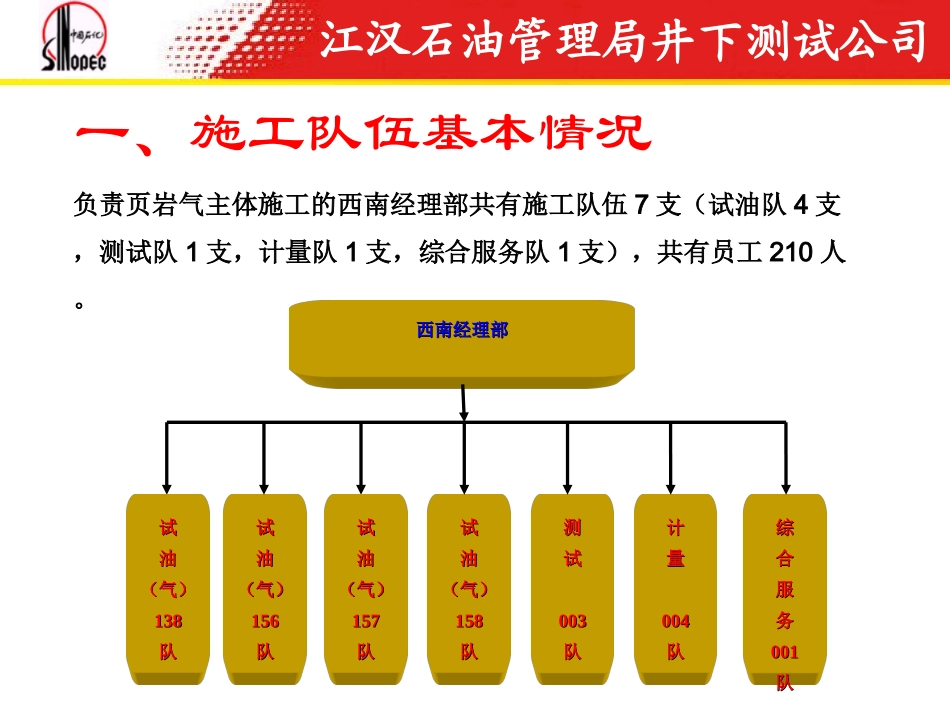

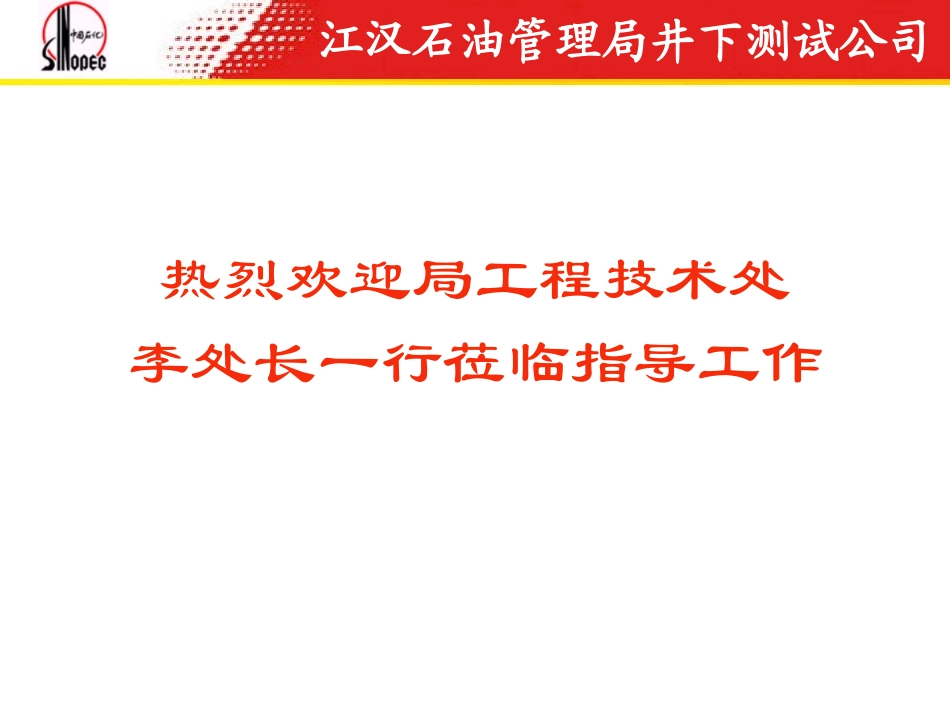

热烈欢迎局工程技术处李处长一行莅临指导工作江汉石油管理局井下测试公司页岩气工程技术现状与需求井下测试公司2011年8月26日一、施工队伍基本情况试试油油（气）（气）156156队队西南经理部西南经理部试试油油（气）（气）158158队队计计量量004004队队综综合合服服务务001001队队测测试试003003队队试试油油（气）（气）157157队队试试油油（气）（气）138138队队江汉石油管理局井下测试公司负责页岩气主体施工的西南经理部共有施工队伍7支（试油队4支，测试队1支，计量队1支，综合服务队1支），共有员工210人。1、提升设备有XJ-1200型模块修井机、XJ-450修井机、轮式通井机。2、压裂设备有各类主压车20台（其中陕北7台2000型、2台2500型、2台1800型，新疆9台2000型），江汉内部无压裂队伍和车辆。二、装备配套情况江汉石油管理局井下测试公司主压车混砂车轮式通井机450修井机XJ1200修井机江汉石油管理局井下测试公司立式酸罐3、储液罐：25m3立式酸罐40具，40m3卧式水罐56具，总容积达到3240m3，基本可以满足页岩气单层压裂改造储液需要。立式砂罐清水罐砂罐车4、储砂罐：100m3立式砂罐1具，砂罐车18台（全部在陕北）。立式砂罐一次加砂量可达100m3，并且可以通过吊车加砂，解决山区施工场地狭小车辆摆放难的问题。江汉石油管理局井下测试公司5、其它配套装备：1）低压集流管汇。研制了10in低压集流管汇，压裂施工供液排量可以达到10m3/min以上。2）配液泵、配液罐。使配液更安全、简便、快捷。3）连续油管车组。1-1/2in连续油管气举深度可达3600m，液氮泵车拌氮排量最高达240N.m3/min。江汉石油管理局井下测试公司三、技术攻关情况针对目前国内页岩气水平井开发技术的空白，在成功进行了建111井和河页1井页岩气施工的基础上，我公司开展了页岩气水平井分段压裂工艺技术的研究，主要是页岩气水平井分段封隔、水平井水力泵送工具及无火药电缆桥塞坐封等工艺技术，在集团公司获得立项。目前项目研究取得了一定的成果，各项工作正按计划正常运行。易钻复合材料桥塞与专用钻头先导试验易钻复合材料桥塞与专用钻头先导试验电缆桥塞与射孔联作技术先导试验电缆桥塞与射孔联作技术先导试验水平井井下工具水力推送技术先导试验水平井井下工具水力推送技术先导试验无火药电缆桥塞坐封新技术先导试验无火药电缆桥塞坐封新技术先导试验江汉石油管理局井下测试公司三、技术攻关情况1、研制出轻质铸铁卡瓦复合材料桥塞，并完成室内试验和一次现场试验。桥塞达到了70MPa的工作压差和150℃的工作温度。老2-3-11井现场试验情况：①坐封位置(2337.27m)，按常规桥塞坐封程序正常坐封、丢手。②坐封后，在107℃、39MPa压差下密封性能良好。③用普通螺杆钻具+平底磨鞋钻桥塞，钻压为1.5t，泵压为3MPa，排量为450L/min，钻除速度为1.47cm/min（纯钻进时间17min，进尺25cm），桥塞的可钻性能良好。循环出来的碎屑2、设计试制了桥塞坐封工具主要技术指标：外径：102mm组装总长度：1816mm活塞行程：200mm空气腔容积：2228ml拉伸强度：960.1kN抗外压力：81.96MPa工作温度：150℃江汉石油管理局井下测试公司三、技术攻关情况江汉石油管理局井下测试公司三、技术攻关情况3、研制出复合材料卡瓦用基材、陶瓷卡瓦齿，并完成材料性能试验。试制出模压成型的复合材料卡瓦。江汉石油管理局井下测试公司4、设计试制了多级点火磁定位仪和多级点火头，以及定位-桥塞坐封-射孔集成控制面板。多极点火磁定位仪用于指示井下工具在井筒套管内的位置。在桥塞与射孔联作施工中，该仪器还要负责传递桥塞坐封控制信号和射孔点火信号。地面控制面板用于接收、处理和显示井下数据，控制和显示井下工具状态，包括桥塞坐封控制，丢手指示，以及射孔控制。三、技术攻关情况江汉石油管理局井下测试公司KQ130/65-70采气井口注脂泵5、设计试制了大通径电缆密封井口装置和采气井口装置三、技术攻关情况江汉石油管理局井下测试公司流量计6、建设了水力泵送试验装置推力测量装置循环水罐三、技术攻关情况江汉石油管理局井下测试公司6、建设了水力泵送试验装置试验数据可自动采集处理三、技术攻关情况被试工具串数据采集接口装置...
