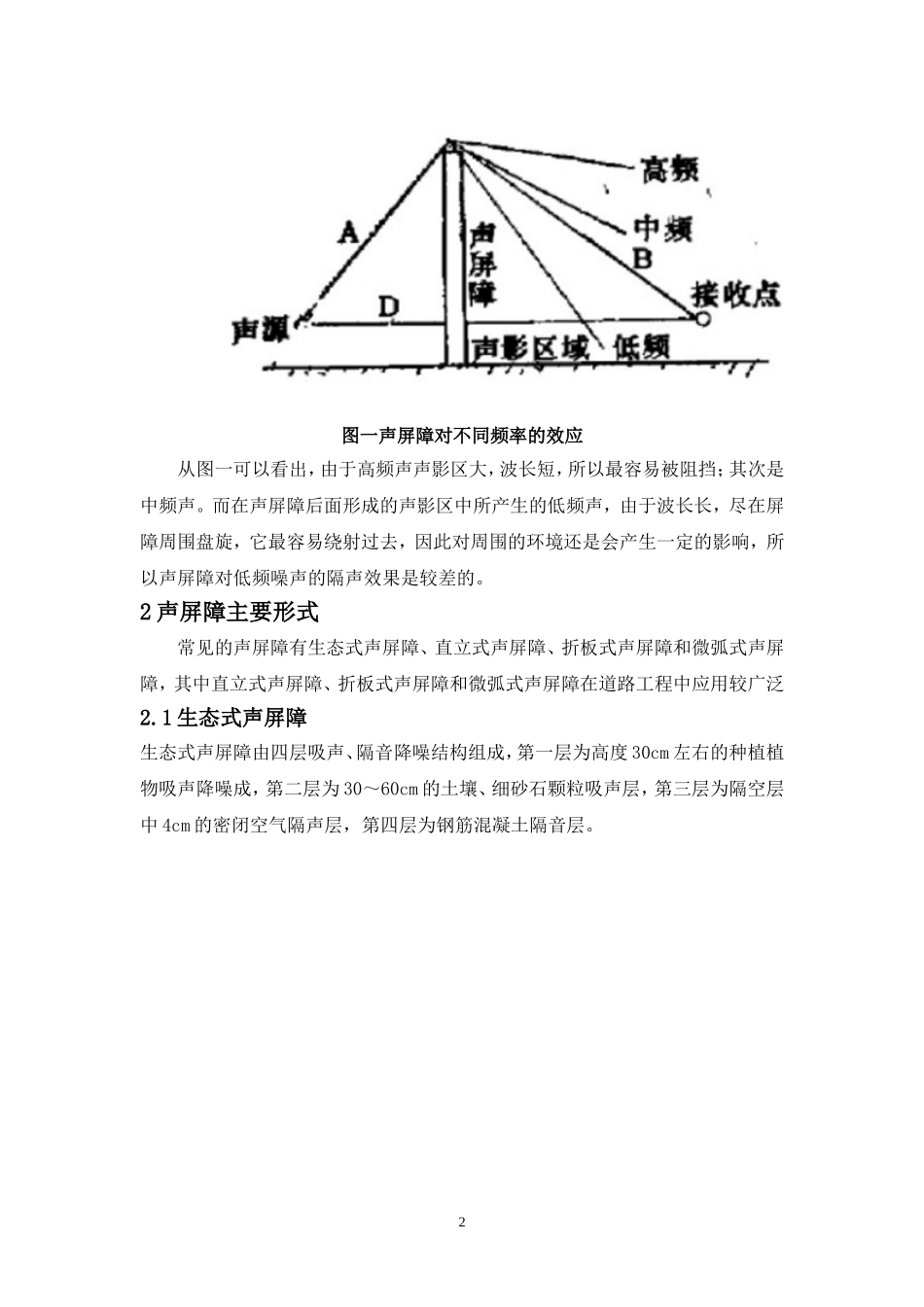

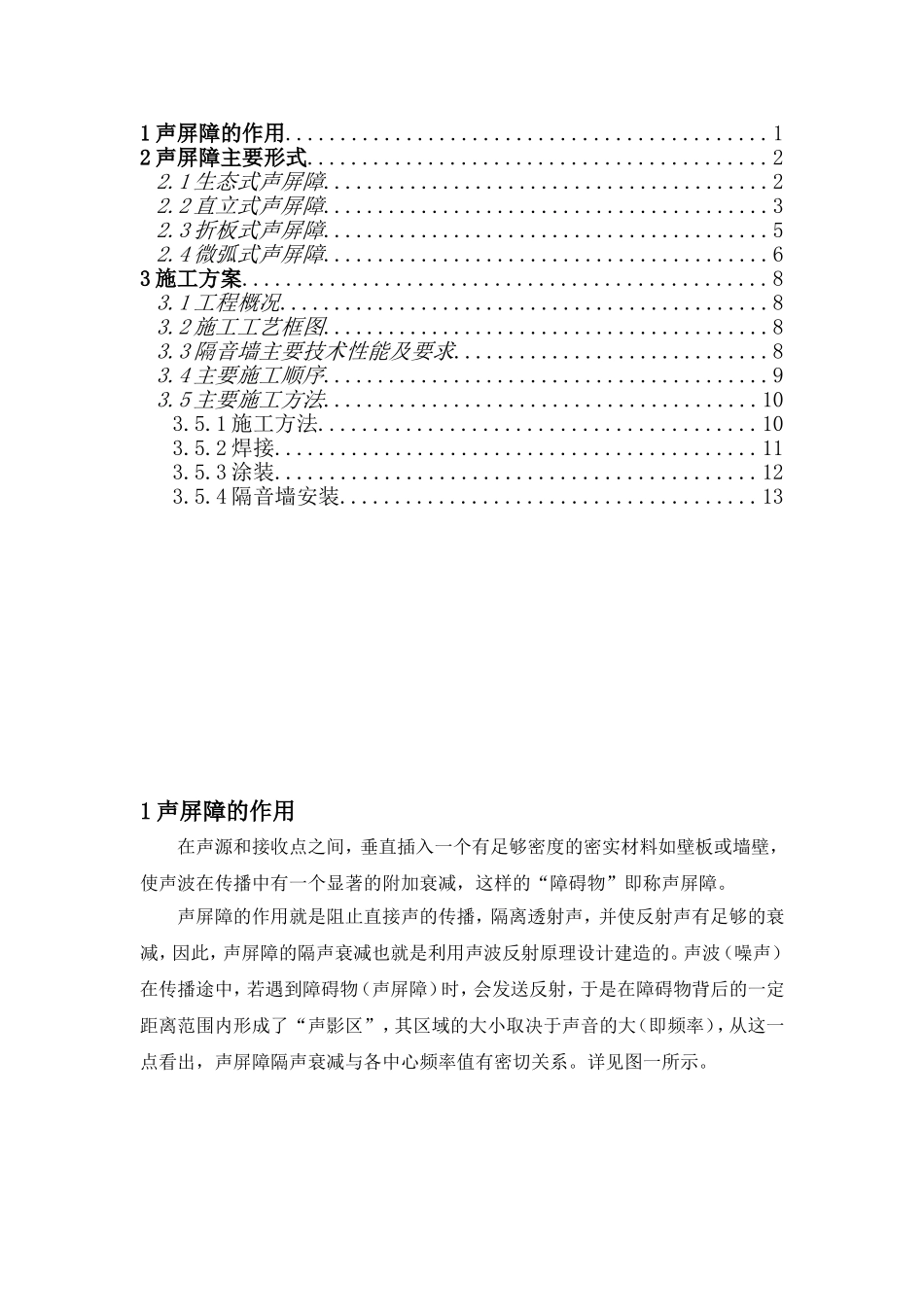

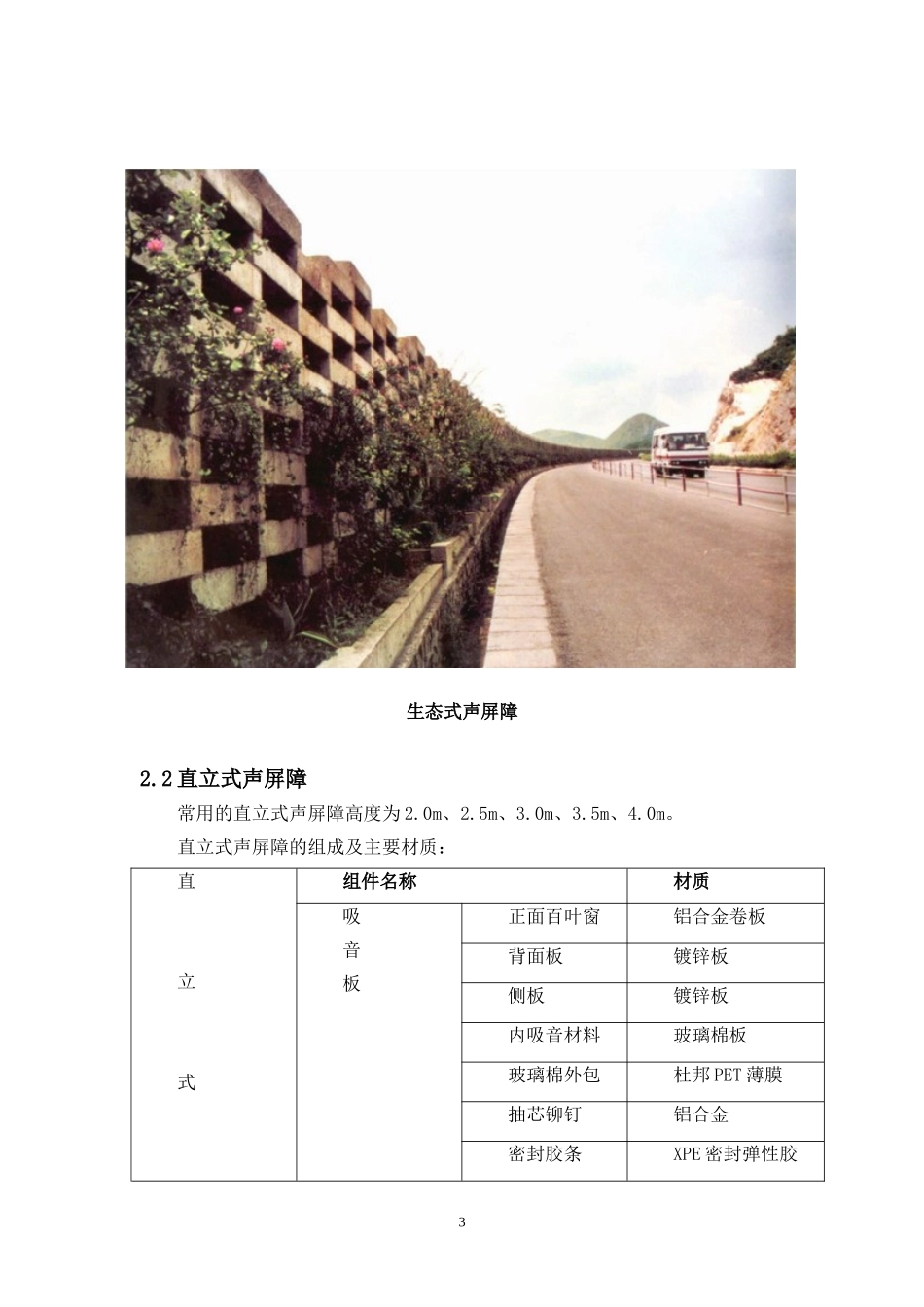

1声屏障的作用............................................12声屏障主要形式..........................................22.1生态式声屏障.........................................22.2直立式声屏障.........................................32.3折板式声屏障.........................................52.4微弧式声屏障.........................................63施工方案................................................83.1工程概况.............................................83.2施工工艺框图.........................................83.3隔音墙主要技术性能及要求.............................83.4主要施工顺序.........................................93.5主要施工方法........................................103.5.1施工方法........................................103.5.2焊接............................................113.5.3涂装............................................123.5.4隔音墙安装......................................131声屏障的作用在声源和接收点之间，垂直插入一个有足够密度的密实材料如壁板或墙壁，使声波在传播中有一个显著的附加衰减，这样的“障碍物”即称声屏障。声屏障的作用就是阻止直接声的传播，隔离透射声，并使反射声有足够的衰减，因此，声屏障的隔声衰减也就是利用声波反射原理设计建造的。声波（噪声）在传播途中，若遇到障碍物（声屏障）时，会发送反射，于是在障碍物背后的一定距离范围内形成了“声影区”，其区域的大小取决于声音的大（即频率），从这一点看出，声屏障隔声衰减与各中心频率值有密切关系。详见图一所示。图一声屏障对不同频率的效应从图一可以看出，由于高频声声影区大，波长短，所以最容易被阻挡；其次是中频声。而在声屏障后面形成的声影区中所产生的低频声，由于波长长，尽在屏障周围盘旋，它最容易绕射过去，因此对周围的环境还是会产生一定的影响，所以声屏障对低频噪声的隔声效果是较差的。2声屏障主要形式常见的声屏障有生态式声屏障、直立式声屏障、折板式声屏障和微弧式声屏障，其中直立式声屏障、折板式声屏障和微弧式声屏障在道路工程中应用较广泛2.1生态式声屏障生态式声屏障由四层吸声、隔音降噪结构组成，第一层为高度30cm左右的种植植物吸声降噪成，第二层为30～60cm的土壤、细砂石颗粒吸声层，第三层为隔空层中4cm的密闭空气隔声层，第四层为钢筋混凝土隔音层。2生态式声屏障2.2直立式声屏障常用的直立式声屏障高度为2.0m、2.5m、3.0m、3.5m、4.0m。直立式声屏障的组成及主要材质：直立式组件名称材质吸音板正面百叶窗铝合金卷板背面板镀锌板侧板镀锌板内吸音材料玻璃棉板玻璃棉外包装杜邦PET薄膜抽芯铆钉铝合金密封胶条XPE密封弹性胶条3声屏障透明板铝合金框铝合金6063安全复合玻璃PVB夹层胶0.76连接件铝合金6063抽芯铆钉铝合金玻璃胶硅酮玻璃胶H钢立柱及附件H钢立柱Q235法兰板Q235柱角Q235盖板镀锌板卡簧镀锌板DC51D+Z钻尾自钻螺丝直立式声屏障42.3折板式声屏障常用的折板式声屏障高度为3.0m、3.5m、4.0m。折板式声屏障的组成及主要材质：折板式声屏障组件名称材质吸音板正面百叶窗铝合金卷板背面板镀锌板侧板镀锌板内吸音材料玻璃棉板玻璃棉外包装杜邦PET薄膜抽芯铆钉铝合金密封胶条XPE密封弹性胶条透明板铝合金框铝合金6063安全复合玻璃PVB夹层胶0.76连接件铝合金6063抽芯铆钉铝合金玻璃胶硅酮玻璃胶H钢立柱及附件H钢立柱Q235法兰板Q235柱角Q235盖板镀锌板卡簧镀锌板DC51D+Z钻尾自钻螺丝5折板式声屏障2.4微弧式声屏障常用的微弧式声屏障高度为3.0m、3.5m、4.0m。微弧式声屏障的组成及主要材质：微弧式组件名称材质吸音板正面百叶窗铝合金卷板背面板镀锌板侧板镀锌板内吸音材料玻璃棉板玻璃棉外包装杜邦PET薄膜抽芯铆钉铝合金密封胶条XPE密封弹性胶条6声屏障透明板铝合金框铝合金6063PVB夹层胶0.76连接件铝合金6063抽芯铆钉铝合金玻璃胶硅酮玻璃胶H钢立柱及附件H钢立柱Q235法兰板Q235柱角Q235盖板镀锌板卡簧镀锌板DC51D+Z钻尾自钻螺丝微弧式声屏障73施工方案3.1工程...
