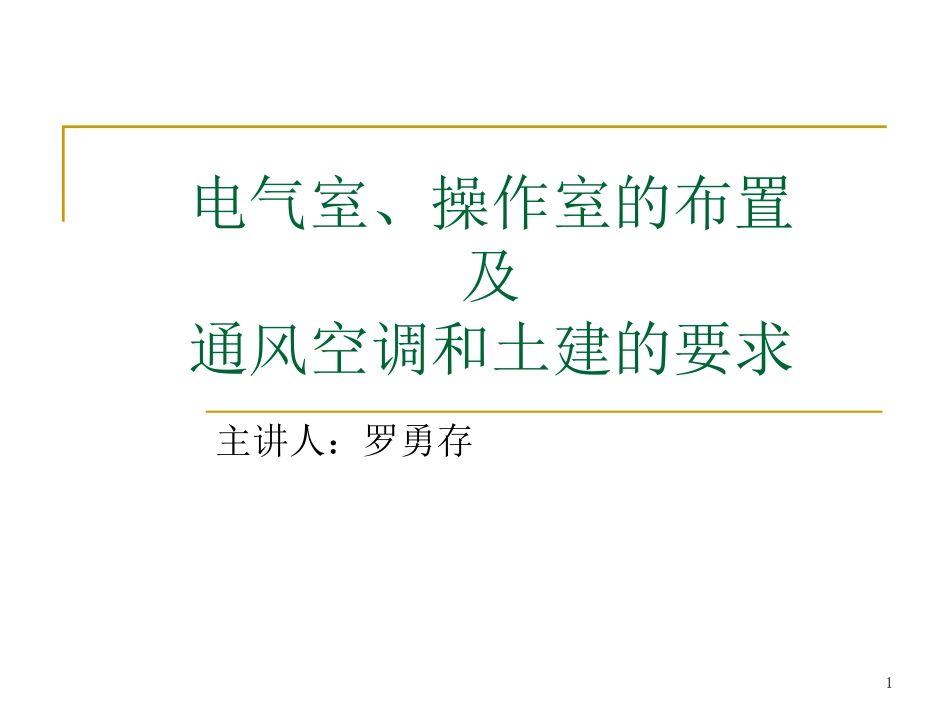

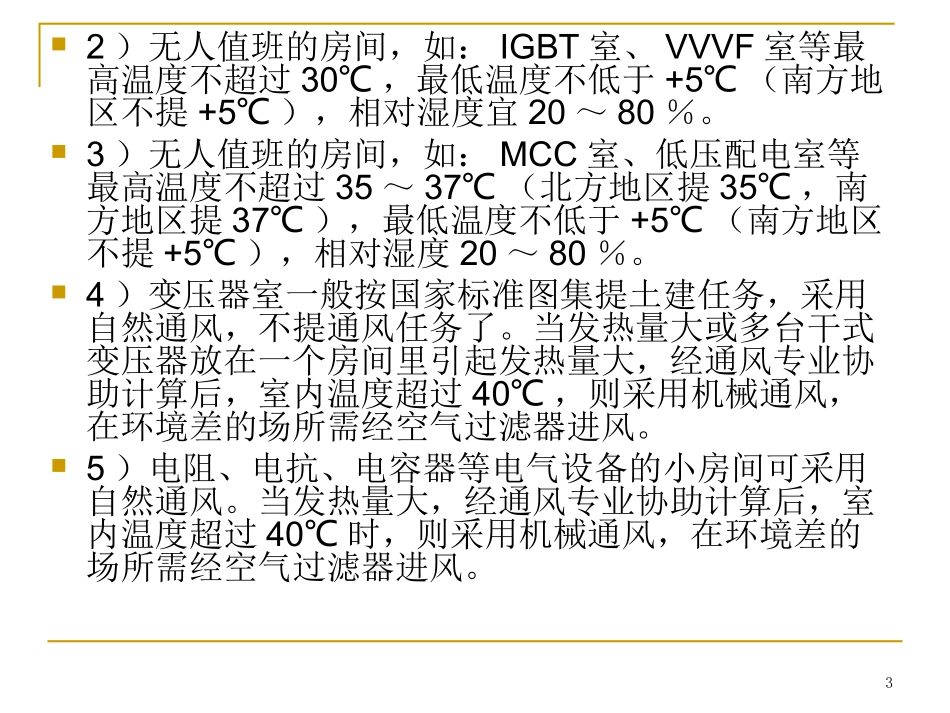

1电气室、操作室的布置及通风空调和土建的要求主讲人：罗勇存211．电机通风空调的要求11．1通风空调的设计标准本章叙述的电气室、操作室及电气设备的通风空调的设计标准，通风空调的方式，适用的自然条件等，见通风专业有关设计规范。11．2电气室和操作室对通风空调的要求（1）电气专业将电气室、操作室各房间的电气设备发热量和房间空间大小以及温度、相对湿度要求提给通风专业，具体的通风空调方式由通风专业确定。（2）电气室、操作室的通风空调要求1）有人值班的房间，如：操作室、基础自动化室、PLC室、值班室、办公室、会议室、维修室等，宜18～28℃（18℃是冬季室内温度），最高不超过32℃，相对湿度宜20～80％。32）无人值班的房间，如：IGBT室、VVVF室等最高温度不超过30℃，最低温度不低于+5℃（南方地区不提+5℃），相对湿度宜20～80％。3）无人值班的房间，如：MCC室、低压配电室等最高温度不超过35～37℃（北方地区提35℃，南方地区提37℃），最低温度不低于+5℃（南方地区不提+5℃），相对湿度20～80％。4）变压器室一般按国家标准图集提土建任务，采用自然通风，不提通风任务了。当发热量大或多台干式变压器放在一个房间里引起发热量大，经通风专业协助计算后，室内温度超过40℃，则采用机械通风，在环境差的场所需经空气过滤器进风。5）电阻、电抗、电容器等电气设备的小房间可采用自然通风。当发热量大，经通风专业协助计算后，室内温度超过40℃时，则采用机械通风，在环境差的场所需经空气过滤器进风。46）电机室的最高温度不许超过40℃，并要按其中电机绝缘最差的电机所规定的工作环境温度进行校验（由通风专业协助），当达不到要求时，则采用机械通风，在环境差的场所需经空气过滤器进风。7）电缆室（夹层）最高温度不宜超过38～40℃，由于电缆室封堵比较严密，一般采用机械通风。8）电缆隧道最高温度不宜超过38～40℃。通风方式有两种：a）通风竖井，每隔30～40m设置一个。b）机械通风，当隧道内电缆热损失达150～200W/m时，可设置机械通风。同时可将隧道内电缆发热量提给通风专业，经通风专业协助计算后，进行比较确定是否需要设置机械通风。59）为防尘埃侵入，一般要求电气室密闭和保持正压。但如所在地区雨水多，无风沙季节，厂区环境清洁，室外空气含尘浓度低，又无有害气体，则不一定要密闭和保持正压。10）电气室内的10kV开关站、仪表室、计算机室的通风空调要求分别由电力、仪表、计算机专业提交。11．3电动机的通风冷却方式（1）大型直流电动机采用独立的循环冷却系统或成组的循环冷却系统。电机整流子的通风冷却系统应与电枢的通风冷却系统分开，整流子部分可以从电机通风系统吸风，经整流子后排出，也可以是设置冷却器和过滤器的独立系统。6（2）大型交流电动机采用背包或管道式的通风冷却方式。（3）中小型交直流电动机采用管道式或背包式（冷却装置、过滤器等安装在电动机本体上）的通风冷却方式。直流电动机要求从非整流子侧进风，整流子侧出风。11．4电气设备的散热管计算（1）高低压开关柜和MCC柜的热损失，平均每台按0.5～1kW计算。（2）控制屏、保护屏、PLC柜等的热损失，平均每台按0.2kW计算。（3）电阻箱的热损失，平均每箱按1kW计算，（仅作为短时起动和制动用的电阻箱可不计）。当采用频敏变阻器时，热损失参照电阻箱计算，即用频敏变阻器代替了多少箱电阻，热损失等于采用电阻箱的热损失。7（4）电抗器的热损失，按《钢铁企业电力设计手册》下册公式（32—6）进行计算。（5）各种动力电缆及导线的发热损失一般可取为各传动机械电动机功率的0.5％（Kw）。（6）交直流母线的热损失按输送功率的0.25％计算。（7）电动机、发电机的热损失按《钢铁企业电力设计手册》下册公式（32—2）、（32－3）进行计算。（8）变压器的热损失按《钢铁企业电力设计手册》下册公式（32—5）进行计算。（9）整流器、逆流器的热损失，按装置容量，装置损耗、装置负荷率进行计算。（10）电气室内的照明灯具的热损失，白炽灯按灯泡容量计算，荧光灯按灯管容量的1.1～1.2倍计算。（...
